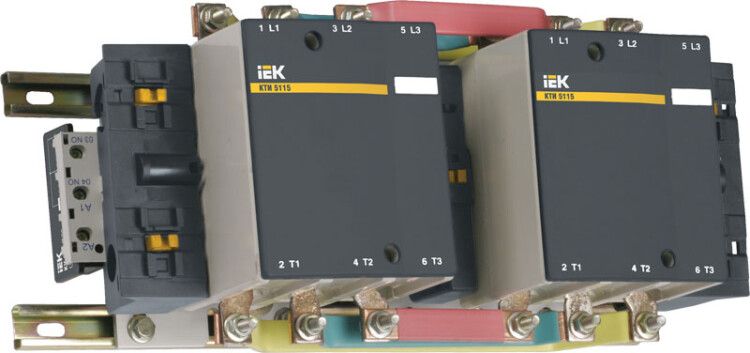

Пускатель магнитный 265А реверсивный катушка 400В AC 2НО КТИ - KKT53-265-400-10 IEK КТИ-52653

Контактор реверсивный 265А 400В/АС3 катушка 400В AC 2НО - устройство для переключения направления вращения трёхфазных двигателей, предназначенное для частых включений и отключений в промышленной автоматике. Произведён компанией IEK в серии КТИ, артикулы kkt53-265-400-10 и кти-52653.

Назначение и область применения

Контактор реверсивный 265А 400В/АС3 катушка 400В AC 2НО используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он обеспечивает безопасную смену направления вращения за счёт двух взаимоблокированных контактных групп - предотвращает одновременное включение прямого и обратного хода. Подходит для работы в системах с высокой цикличностью: конвейеры, кран-балки, насосы, вентиляторы, печи, системы АВР. Также применяется для коммутации осветительных и нагревательных нагрузок.

Технические характеристики

• Номинальный ток: 265 А - способен выдерживать длительную работу при такой нагрузке;
• Номинальная мощность двигателя: 106 кВт - оптимизирован для управления крупными электродвигателями;
• Напряжение катушки управления: 400 В переменного тока - требует именно такого питания для надёжного срабатывания;
• Число силовых полюсов: 3 - управляет всеми фазами трёхфазной сети;
• Количество нормально замкнутых (НО) контактов: 2 - используются для блокировки и сигнализации;
• Количество силовых НО контактов: 3 - основные контакты для передачи тока к двигателю;
• Максимальное сечение кабеля: 240 мм2 - позволяет подключить толстые провода без переходников;
• Мощность потребления катушки: 8 Вт - энергоэффективное управление;
• Срок службы: 10 лет - рассчитан на долгую эксплуатацию при соблюдении условий;
• Климатическое исполнение: УХЛ3 - работает в условиях умеренного и холодного климата;
• Диапазон температур: от –45 C до +55 C - допускает применение в неотапливаемых помещениях и на открытых площадках;
• Степень защиты: IP00 - нет внешней защиты, требуется установка в корпус или щите;
• Подключение силовой цепи: винтовое - надёжное, но требует периодической проверки затяжки;
• Способ монтажа: монтажная плата - крепится на DIN-рейку через специальную платформу, не является самостоящим модулем;
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009).

Совместимость и монтаж

Контактор реверсивный 265А 400В/АС3 катушка 400В AC 2НО совместим с другими компонентами серии КТИ. Для правильной сборки реверсивной схемы необходимо использовать два таких контактора - один для прямого, второй для обратного вращения - с механической или электрической блокировкой. Монтаж осуществляется на DIN-рейку с помощью адаптера-платформы; самостоятельно он не крепится. Обязательно используйте дополнительные устройства: тепловое реле, предохранители, аварийные кнопки. Не монтировать на поверхности с повышенной запылённостью или влагой из-за IP00.

Безопасность и стандарты

Произведено в соответствии с ГОСТ Р 50030.4.1-2012 и имеет сертификат соответствия РОСС CN.ME86.B00150. Конструкция исключает случайное одновременное включение противоположных режимов благодаря механической блокировке. Однако из-за отсутствия степени защиты IP00 использование вне закрытого шкафа считается опасным - возможен доступ к токоведущим частям.

Преимущества

• Высокая коммутационная способность - 265 А позволяют работать с мощными двигателями без перегрузки;
• Широкий температурный диапазон - можно применять даже в зимних условиях;
• Сертифицированное соответствие европейским и российским стандартам - снижает риск отказов и повышает надёжность;
• Фиксация на монтажной плате - удобна для компактной сборки в распределительных щитах;
• Долгий срок службы - 10 лет при регулярном обслуживании.

Ограничения применения

• Не среды с пылью, влагой, маслом - степень защиты IP00 не предусматривает никакой внешней защиты;
• Требуется обязательная установка в металлический шкаф или корпус - нельзя использовать открыто;
• Не рекомендован для частых пусков более 120 раз в час - может снизить срок службы;
• Не подходит для постоянного тока - только переменный ток (AC);
• Только для трёхфазных сетей - не работает в однофазных системах.

Примеры использования

• Кран-балка - переключение движения вперёд/назад;
• Циркуляционный насос в системе отопления - изменение направления потока жидкости;
• Оборудование для перемешивания материалов - реверс для равномерного смешивания;
• Автоматический ввод резерва (АВР) - переключение между двумя источниками питания;
• Вентиляционные установки - смена режима вытяжки/подачи воздуха.

Практические советы

• Проверяйте затяжку винтов подключения каждые 6–12 месяцев - особенно после первых 100 циклов включения;
• Выбирайте подходящий термореле с номиналом ближе к 265 А - не менее 250 А;
• Для реверса всегда используйте две пары контакторов с электрической и механической блокировкой - игнорирование этого правила вызывает короткое замыкание;
• Убедитесь, что питание катушки точно 400 В +-10%; отклонения снижают надёжность срабатывания;
• Запрещена работа при температуре ниже –45 C - материал изоляции становится хрупким;
• При замене - используйте оригинальные детали IEK, чтобы сохранить гарантию и соответствие стандартам.
