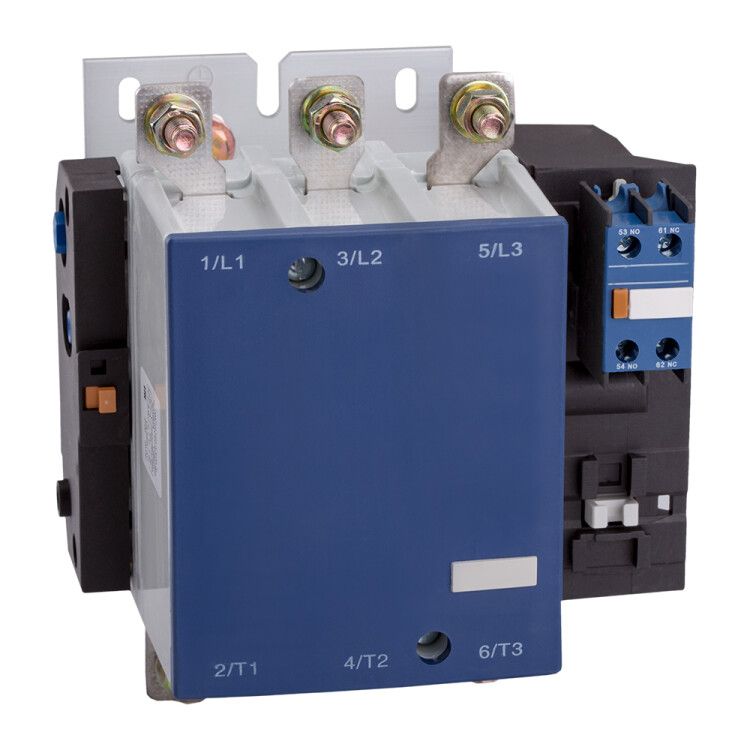

Контактор ПМЛ-5100 УХЛ4 Б 125А кат. 380В AC КЭАЗ 112914

Контактор ПМЛ-5100-125А-380AC-УХЛ4-Б от КЭАЗ предназначен для частого включения и отключения электродвигателей мощностью до 55 кВт в цепях переменного тока. Этот контактный аппарат надёжно работает в условиях умеренного и холодного климата благодаря исполнению УХЛ4 и монтируется на DIN-рейку.

Назначение и область применения

Контактор ПМЛ-5100-125А-380AC-УХЛ4-Б используется для удалённого управления трёхфазными асинхронными двигателями. Он применяется в системах автоматизации: на конвейерах, насосных станциях, компрессорах, вентиляционных установках и других устройствах, где требуется частое включение/выключение нагрузки. Подходит для работы в промышленных помещениях с контролируемой средой.

Технические характеристики

• Тип: Нереверсивный контактор
• Род тока: Переменный (AC)
• Номинальный ток: 125 А
• Напряжение катушки управления: 380 В AC
• Количество главных контактов: 3 (для трёх фаз)
• Количество вспомогательных контактов: 1 (нормально разомкнутый)
• Номинальная мощность управляемого двигателя: 55 кВт
• Частота сети: 50/60 Гц
• Максимальное сечение кабеля: 35 мм2
• Способ подключения: Винтовые зажимы
• Способ монтажа: На DIN-рейку или монтажную плату
• Степень защиты: IP00 (без внешней защиты - требует установки в корпусе или щите)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, допускает повышенную влажность)
• Нормативный документ: ТУ3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-5100-125А-380AC-УХЛ4-Б совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно защёлкнуть его на рейку - дополнительные крепления не требуются. Подключение проводов осуществляется через винтовые зажимы: максимальное сечение - 35 мм2. Обязательно соблюдайте полярность при подключении катушки управления - напряжение 380 В должно соответствовать её номиналу. Не используйте этот контактор без защитной оболочки - IP00 не обеспечивает безопасность при открытой установке.

Безопасность и стандарты

Произведён согласно техническим условиям ТУ3426-044-05758109-2008. Соответствует требованиям к коммутационной износостойкости и тепловой стойкости для промышленных контакторов. Однако из-за степени защиты IP00 не предназначен для установки вне закрытых шкафов - риск поражения током и попадания сторонних предметов высокий при открытой эксплуатации.

Преимущества

• Высокая механическая и электрическая износостойкость - рассчитан на частые операции включения/отключения
• Надёжная работа при колебаниях напряжения в пределах нормы
• Устойчивость к перепадам температуры и влажности (климат УХЛ4)
• Простой и быстрый монтаж на DIN-рейку
• Поддержка крупного сечения кабеля (до 35 мм2) - снижает потери и нагрев в местах соединений

Ограничения применения

• Не предназначена для реверса - нельзя использовать в системах с изменением направления вращения двигателя
• IP00 - запрещено устанавливать на открытом воздухе или в сырых, пыльных помещениях без дополнительной защиты
• Катушка управления рассчитана исключительно на 380 В AC - подключение на 220 В или постоянный ток вызовет выход из строя
• Не имеет встроенной защиты от перегрузки - обязательно применять с тепловым реле или автоматическим выключателем

Примеры использования

• Автоматизация конвейерной линии на пищевом заводе
• Управление насосом воды в системе орошения
• Включение/отключение вентилятора в HVAC-системе
• Компрессор в воздушной системе производства
• Циркуляционный насос в системе отопления промышленного объекта

Практические советы

• Выбирайте контактор ПМЛ-5100-125А-380AC-УХЛ4-Б только тогда, когда нужна именно 380 В катушка - другие напряжения требуют другой модели
• Обязательно проверьте соответствие сечения кабеля (не более 35 мм2) перед затяжкой винтов - перегрузка может повредить зажим
• Для долгой службы используйте контактор в сочетании с тепловым реле и автоматом защиты - он сам не отключает при перегрузке
• При замене старого контактора сверьте габариты - ПМЛ-5100 совместим с аналогичными моделями серии ПМЛ и РТЛ
• Не забудьте про защитный кожух - даже при УХЛ4 исполнении IP00 требует герметичного корпуса
