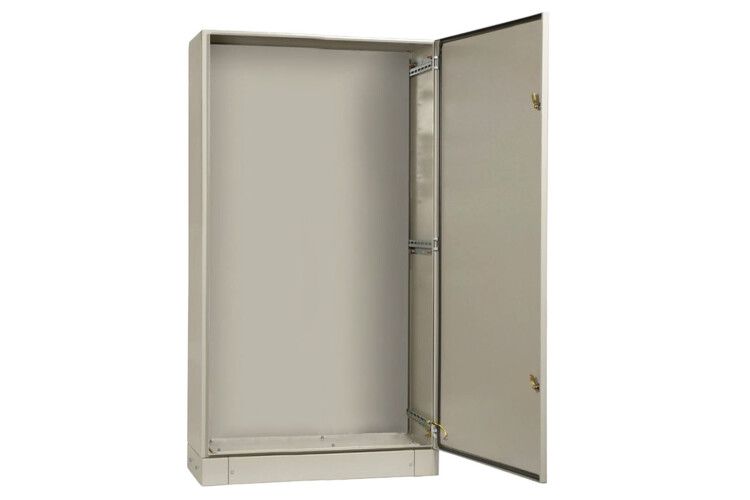

Щит монтажный ЩМП-16.8.4-0 (1600х800х400) IP66 без монтажных панелей | SQ0905-0417 TDM

Щит монтажный ЩМП-16.8.4-0 (1600х800х400) IP66 без монтажных панелей от TDM ELECTRIC - это прочный металлический корпус для наружной и внутренней установки, предназначенный для размещения электрооборудования в условиях повышенной запылённости, влаги и механических воздействий. Без внутренних панелей он позволяет гибко проектировать расположение аппаратов, что особенно удобно при модульном монтаже.

Назначение и область применения

Щит монтажный ЩМП-16.8.4-0 (1600х800х400) IP66 без монтажных панелей используется для сборки силовых, управляющих и распределительных щитов. Подходит для установки в помещениях и на улице - например, возле станков, конвейеров, насосных станций, трансформаторных подстанций, объектов ЖКХ и промышленных площадок. Благодаря защищённому корпусу и отсутствию предустановленных панелей, его можно адаптировать под любую схему: от простых автоматических систем до сложных центров управления.

Технические характеристики

• Размеры корпуса: 1600×800×400 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Номинальный ток: 400 А - допустимая нагрузка на вводную группу
• Материал корпуса: сталь с толщиной 1,2 мм
• Покрытие: порошковое, текстурированное, цвет RAL 7032 (серый)
• Ударопрочность: IK10 - выдерживает удар энергой 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Тип двери: одинарная, закрытого типа, с замком
• Способ установки: напольная
• Молниезащита: предусмотрена - есть возможность подключения системы молниезащиты
• Глубина внутри: 400 мм - достаточна для установки автоматов, контакторов, ШАИ и других устройств

Совместимость и монтаж

Щит монтажный ЩМП-16.8.4-0 (1600х800х400) IP66 без монтажных панелей не имеет готовых крепёжных планок - все элементы фиксируются самостоятельно. Для монтажа используйте стандартные DIN-рейки, которые крепятся саморезами или сваркой к основанию корпуса. Корпус оснащён усиленными петлями с оцинкованным шплинтом и кронштейном для крепления к стене - хотя рекомендованная установка - напольная, возможна и вертикальная фиксация при необходимости. Все швы полностью проварены, обеспечивая герметичность. Перед монтажом проверьте посадочные размеры: высота 1600 мм требует свободного доступа сверху и с боков.

Безопасность и стандарты

• Соответствие стандарту EN 50102 - подтверждённая ударопрочность IK10
• Степень защиты IP66 соответствует ГОСТ 14254
• Порошковое покрытие устойчиво к химическим веществам и атмосферным воздействиям
• Наличие элемента заземления монтажной панели - обеспечивает безопасное подключение PE-проводника

Преимущества

• Высокая стойкость к коррозии благодаря порошковому покрытию RAL 7032
• Полная герметичность за счёт сварных швов - надёжная работа даже в сыром воздухе
• Замок на двери - исключает случайный доступ и повышает безопасность
• Ударопрочность IK10 - подходит для мест с риском механических повреждений
• Серый цвет RAL 7032 - устойчив к выгоранию и хорошо сочетается с промышленным окружением

Ограничения применения

• Не предназначен для установки в средах с постоянным погружением в воду - IP66 не гарантирует длительное погружение
• Отсутствие монтажных панелей требует самостоятельной подготовки креплений - не подходит для быстрого монтажа без опыта
• Максимальный номинальный ток 400 А - не рассчитан на вводные устройства выше этого значения
• Напольная установка требует ровного, не подверженного проседанию основания
• Не рекомендуется использовать в агрессивных химических средах (например, кислотные пары, растворители)

Примеры использования

• Щит управления насосной станцией на открытой территории
• Распределительный пункт на производстве с частыми мойками оборудования
• Автоматизированный щит на конвейере с высокой запылённостью
• Внешний щит связи или сигнализации на промплощадке
• Резервный источник питания с коммутацией в условиях перепадов температур

Практические советы

• Перед монтажом проверьте, чтобы внутренняя глубина 400 мм позволяла разместить все необходимые устройства - особенно крупные автоматы и преобразователи частоты
• Используйте термостойкие кабельные вводы, совместимые с IP66 - обычные пластиковые вводы не обеспечат нужную герметичность
• При установке на улице обязательно выполните заземление через предусмотренный элемент - это обязательное условие безопасности
• Для долговечности периодически проверяйте состояние замка и уплотнителей двери - они не меняются, но могут износиться
• Щит монтажный ЩМП-16.8.4-0 (1600х800х400) IP66 без монтажных панелей от TDM ELECTRIC лучше всего применять там, где требуется гибкость и надёжность - не выбирайте его, если нужны готовые панели и минимум работ по сборке
