Щит монтажный ЩМП-18.8.4-0 (1800х800х400) IP66 без монтажных панелей | SQ0905-0419 TDM

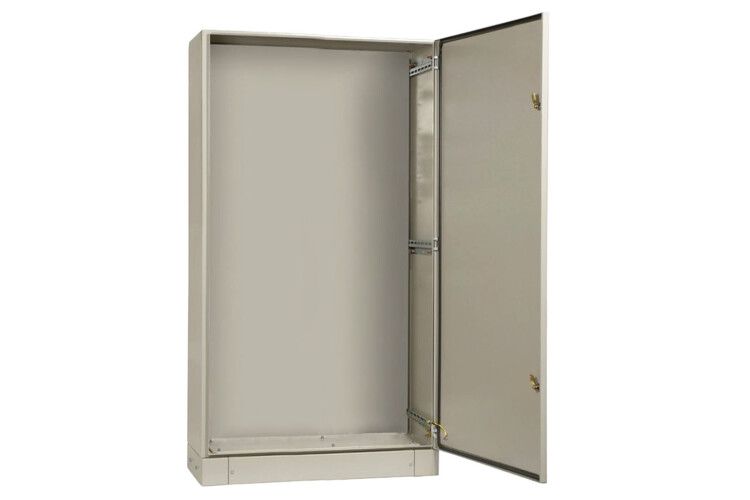

Щит монтажный металлический ЩМП-18.8.4-0 (1800х800х400) IP66 без монтажных панелей от TDM ELECTRIC - это прочный, защищённый корпус для сборки электрощитов в условиях улицы или повышенной запылённости. Подходит для установки силового и управляющего оборудования там, где важны надёжность и долговечность.

Назначение и область применения

Щит монтажный металлический ЩМП-18.8.4-0 (1800х800х400) IP66 без монтажных панелей предназначен для монтажа электрооборудования в местах с высокими требованиями к защите от внешних воздействий. Применяется как распределительный или управляющий щит в системах автоматизации, на промышленных объектах, в насосных станциях, на открытых площадках, вентиляционных узлах и других точках, где оборудование подвергается воздействию пыли, воды, перепадов температур.

Технические характеристики

• Размеры корпуса: 1800×800×400 мм (высота × ширина × глубина)
• Материал корпуса: сталь с толщиной стенок 1,2 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Индекс ударопрочности: IK10 - выдерживает удары до 20 Дж
• Цвет: серый, RAL 7032 - специальное наружное покрытие
• Покрытие: текстурированный порошковый слой, устойчивый к коррозии
• Способ монтажа: напольная установка
• Количество кабельных вводов: 1 (предназначен для последующего расширения)
• Номинальный ток: 400 А - допустимая нагрузка на вводную часть
• Тип двери: одинарная, закрытого типа, с замком
• Конструкция: полностью проваренные швы, усиленные петли с оцинкованным шплинтом
• Наличие элемента заземления: да
• Подходит для молниезащиты: да

Совместимость и монтаж

Щит монтажный металлический ЩМП-18.8.4-0 (1800х800х400) IP66 без монтажных панелей не имеет готовых внутренних креплений - все компоненты (din-рейки, модульные устройства, клеммы) устанавливаются самостоятельно. Для фиксации корпуса используется напольная опора; дополнительно предусмотрен кронштейн для крепления к стене. Кабельный ввод один - остальные отверстия можно просверлить по необходимости. Монтаж требует соблюдения правил герметичности: после ввода кабеля необходимо использовать уплотнители и затягивать гайки до плотного контакта.

Безопасность и стандарты

• Соответствует стандарту EN 50102 по ударопрочности (IK10)
• Степень защиты IP66 соответствует IEC 60529
• Конструкция обеспечивает безопасность при работе в условиях возможного попадания воды под давлением
• Порошковое покрытие не содержит свинец и другие токсичные вещества
• Элемент заземления позволяет выполнить надёжное соединение с контуром заземления объекта

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,2 мм и проваренным швам
• Устойчивость к коррозии - порошковое покрытие RAL 7032 сохраняет целостность даже при постоянном воздействии влаги и химических агрессивных сред
• Надёжная герметизация - IP66 гарантирует работу в дождь, снег, песчаные бури
• Замок на двери предотвращает несанкционированный доступ
• Поддержка молниезащиты - возможность подключения системы молниеприёмника
• Серый цвет RAL 7032 снижает нагрев от солнечного излучения по сравнению с белыми аналогами

Ограничения применения

• Не предназначена для установки внутри взрывоопасных зон (не имеет взрывозащиты Ex)
• Один кабельный ввод - для большего количества входов требуется доработка (просверливание и установка вводных устройств)
• Отсутствие внутренних монтажных панелей - требует самостоятельной установки DIN-реек и креплений
• Не рекомендовано использование в помещениях с постоянным воздействием кислотных паров или растворителей - порошковое покрытие не рассчитано на такие условия
• Напольная установка требует ровного, не подверженного оседанию основания

Примеры использования

• Щит управления насосной станцией на открытом воздухе
• Распределительный пункт (РП) на территории завода с высокой запылённостью
• Автоматический щит освещения на автостоянке
• Пункт питания и контроля вентиляционных установок на кровле здания
• Временный щит на строительной площадке с необходимостью защиты от погодных условий

Практические советы

• Перед монтажом проверьте, что посадочные отверстия под кабельные вводы совпадают с диаметром используемых кабелей - при необходимости просверлите дополнительные отверстия с использованием подходящих метчиков
• При установке на улице обязательно сделайте уклон крышки (или используйте капельник) для отвода конденсата
• Для повышения герметичности используйте термостойкие уплотнители в местах ввода кабелей
• При монтаже внутреннего оборудования учтите, что глубина 400 мм достаточна для большинства модульных устройств, но не подходит для крупных преобразователей частоты - проверяйте габариты перед заказом
• Щит монтажный металлический ЩМП-18.8.4-0 (1800х800х400) IP66 без монтажных панелей легко адаптируется под нужды проекта - добавление DIN-реек, клеммных колодок и световой сигнализации возможно без изменения корпуса
• Артикул sq0905-0419 - это единственный номер для заказа этого конкретного варианта. Не путайте с другими модификациями ЩМП, имеющими панели или другой размер.
