Корпус пластиковый OptiBox P-CNK-1-12-IP41 | 145776 КЭАЗ

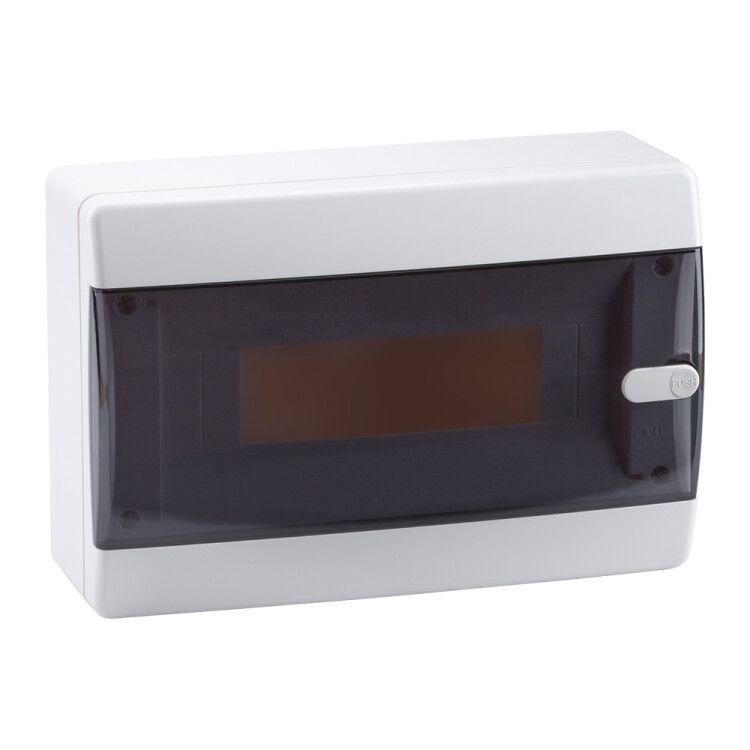

Корпус пластиковый навесной 12 модулей с прозрачной черной дверью IP41 от КЭАЗ - это готовый распределительный щит для монтажа автоматических выключателей, УЗО и других модульных устройств в жилых и промышленных помещениях. Артикул 145776 относится к серии OptiBox P и обеспечивает базовую защиту оборудования от внешних воздействий при открытой установке.

Назначение и область применения

Корпус предназначен для сборки распределительных щитов с использованием модульных устройств, установленных на DIN-рейку. Подходит для бытовых и легкопромышленных объектов: квартиры, офисы, подъезды, малые производственные участки. Используется для организации учета, распределения и защиты электропитания. Может применяться совместно с устройствами серии OptiDin и счетчиками OptiMer.

Технические характеристики

• Количество модулей: 12 (стандартный шаг 17,5 мм)
• Степень защиты: IP41 - защита от твердых предметов более 1 мм и вертикально падающих капель воды
• Материал корпуса: глянцевый белый пластик
• Тип двери: прозрачная, черная - позволяет видеть состояние внутренней проводки без открытия
• Глубина монтажа: 64,5 мм - соответствует стандартным модульным устройствам
• Наличие DIN-рейки: да, встроенная, фиксируется винтами
• Наличие монтажной панели: да - упрощает кабельную организацию
• Способ монтажа: навесной, на стену
• Вид запора: защелка - без ключа, легко открывается
• Тип крышки: с прорезями - для вывода кабелей
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Напряжение: 220 В - рассчитан на однофазные сети
• Цвет: белый корпус, черная прозрачная дверь
• Количество рядов: один
• Количество дверей: одна

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 17,5 мм, включая автоматы, УЗО, реле, счетчики. DIN-рейка уже установлена - её можно демонтировать и переставить при необходимости. Для монтажа используются предварительно подготовленные отверстия на задней стенке. Открывать дверь можно влево или вправо - направление меняется просто: достаточно перевернуть петли. Защелка фиксирует дверь надежно, но не требует ключа - удобно для частого доступа.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов. Степень защиты IP41 исключает попадание крупных частиц и капель воды сверху - подходит для сухих помещений. Недопустимо использовать в условиях повышенной влажности, на улице или в местах с постоянным брызгами. Комплексная система защиты не предусматривает возможность пломбирования или установки замка - эти функции требуют дополнительных аксессуаров.

Преимущества

• Прозрачная дверь позволяет контролировать положение контактов и индикацию устройств без вскрытия
• Встроенные DIN-рейка и монтажная панель снижают время сборки
• Глянцевый белый пластик устойчив к царапинам и легко моется
• Форм-фактор оптимизирован под типовые решения - не требует доработок
• Поддерживается серия OptiBox P - все элементы взаимозаменяемы между собой

Ограничения применения

• Не подходит для установки вне помещений - IP41 недостаточна для уличного монтажа
• Не имеет встроенного механизма пломбировки - для контроля доступа требуется дополнительно приобрести замок и пломбы
• Максимальная нагрузка ограничена напряжением 220 В - не используется в трехфазных сетях
• Климатическое исполнение УХЛ3 исключает работу при температурах ниже −25C
• Корпус некомплектный - необходимо самостоятельно приобрести устройства, кабели, шины, заглушки

Примеры использования

• Распределительный щит в однокомнатной квартире с 8–10 автоматами
• Щит управления освещением в офисном помещении
• Аварийный щит на этаже многоквартирного дома
• Контрольный пункт для счетчика OptiMer и УЗО в подвале
• Монтаж в техническом коридоре жилого комплекса

Практические советы

• Перед монтажом проверьте, что глубина 64,5 мм достаточна для ваших устройств - особенно если используются большие УЗО или дифавтоматы
• Используйте маркировочные наклейки (входят в рекомендованный комплект OptiBox P) - это ускоряет диагностику и обслуживание
• При прокладке кабелей через прорези используйте кабельные вводы - так сохраняется степень защиты IP41
• Если нужна пломбировка - выбирайте модель с возможностью установки замка; этот корпус такой возможности не имеет
• Для работы в холодных помещениях зимой убедитесь, что температура не опускается ниже −25C - иначе пластик станет хрупким
• Arтикул 145776 - часть серии OptiBox P; при расширении системы лучше заказывать аналогичные модели для единообразия
