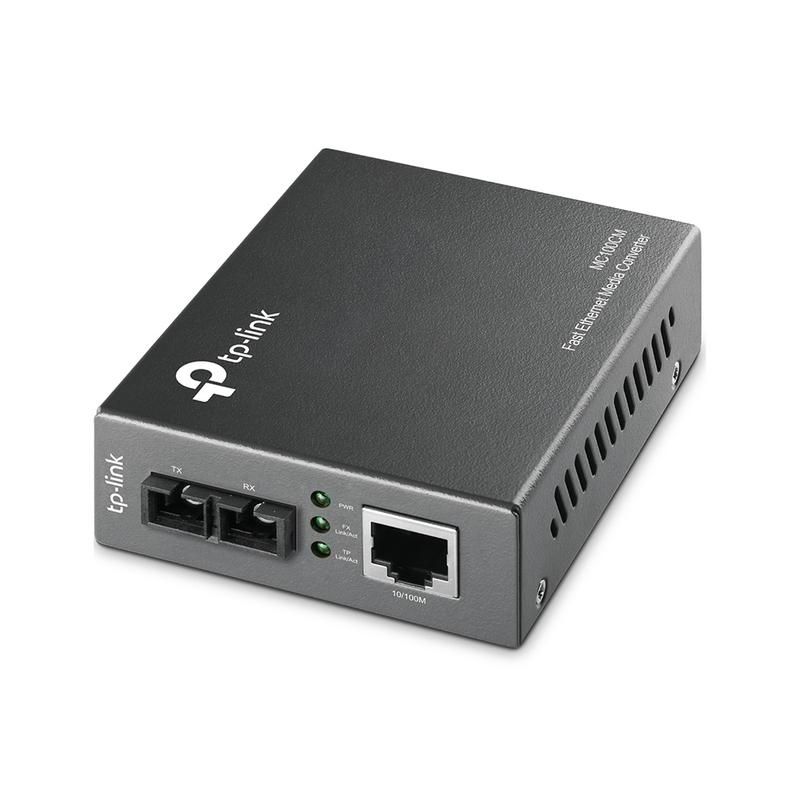

Медиаконвертер MC100CM Fast Ethernet TP-Link 1251723

Медиаконвертер Fast Ethernet MC100CM от TP-Link преобразует электрический сигнал Ethernet в оптоволоконный и обратно, позволяя передавать данные на расстояния до 2 км через волоконно-оптический кабель. Подходит для прокладки сетей в условиях высокой помеховой нагрузки или где требуется изоляция между устройствами.

Назначение и область применения

Медиаконвертер Fast Ethernet MC100CM используется для соединения медной сети Ethernet (10/100 Мбит/с) с оптоволоконным каналом. Он позволяет продлить дальность связи за пределы 100 метров, характерных для меди-кабеля, и обеспечивает устойчивую работу в средах с сильными электромагнитными помехами. Применяется в промышленных системах, на транспорте, в энергетике и в зонах с повышенными требованиями к безопасности данных.

Технические характеристики

• Поддерживаемые скорости: 10/100 Мбит/с (Fast Ethernet)
• Интерфейс меди: RJ45, 10/100BASE-TX
• Интерфейс оптики: одноволоконный SC-порт (SFP-слот не предусмотрен, модуль встроен)
• Дальность передачи: до 2 км
• Работает на длине волны: 1310 нм
• Питание: 12–24 В постоянного тока
• Степень защиты: IP30 (защита от прикосновений и ограниченная защита от пыли)
• Рабочая температура: от 0C до +55C

Совместимость и монтаж

Медиаконвертер Fast Ethernet MC100CM совместим с любыми устройствами, поддерживающими стандарт 10/100BASE-TX. Для работы необходим одномодовый оптоволоконный кабель с разъёмом SC/PC. Устройство не требует настройки - работает сразу после подключения. Кабели питания и оптики подключаются напрямую. Монтаж возможен на DIN-рейку или на стену с помощью крепёжных отверстий на корпусе. Обязательно соблюдайте полярность при подключении питания - переполюсовка может вывести устройство из строя.

Безопасность и стандарты

Медиаконвертер Fast Ethernet MC100CM соответствует стандартам EMC EN55022 Class B и EN55024. Защита от перегрузки и короткого замыкания реализована на уровне входного питания. Отсутствие вентилятора повышает надёжность в запылённых средах.

Преимущества

• Устраняет влияние электромагнитных помех благодаря оптической изоляции
• Не требует программирования - Plug & Play
• Низкое энергопотребление - подходит для автономных систем
• Компактный корпус удобен для установки в шкафах и на рейках
• Одномодовое волокно снижает стоимость прокладки по сравнению с многомодовым решением

Ограничения применения

• Не поддерживает Gigabit Ethernet - нельзя использовать с современными устройствами на 1 Гбит/с
• Фиксированный оптический модуль - невозможно заменить на другой тип волокна или длину волны
• Работает только в одном направлении - не является коммутатором и не умеет работать в режиме “обмен”
• Не предназначен для работы при температуре ниже 0C - требует утепления или установки в закрытом помещении
• IP30 не обеспечивает защиту от брызг воды - не применяется на открытых площадках без дополнительной защиты

Примеры использования

• Связь между цехом и офисом на заводе через металлические конструкции, создающие помехи
• Передача данных от камер видеонаблюдения на удалённую точку сбора
• Обеспечение связи между контроллерами PLC и HMI в электроустановках
• Прокладка линии между зданиями, где использование медного кабеля невозможно из-за разницы потенциалов

Практические советы

• Проверьте длину волоконного участка - максимальная дальность 2 км действительна только при использовании качественного одномодового кабеля без изгибов и плохих соединений
• Используйте терминалы SC с хорошей очисткой - грязь на торце волокна снижает мощность сигнала
• При питании от 24 В используйте источник с фильтрами - скачки напряжения могут вызвать сбои
• Не забудьте про запас прочности волокна - при прокладке не допускайте радиус изгиба менее 30 мм
• Для диагностики подключения проверяйте светодиоды LINK и FX - они показывают состояние медного и оптического порта
