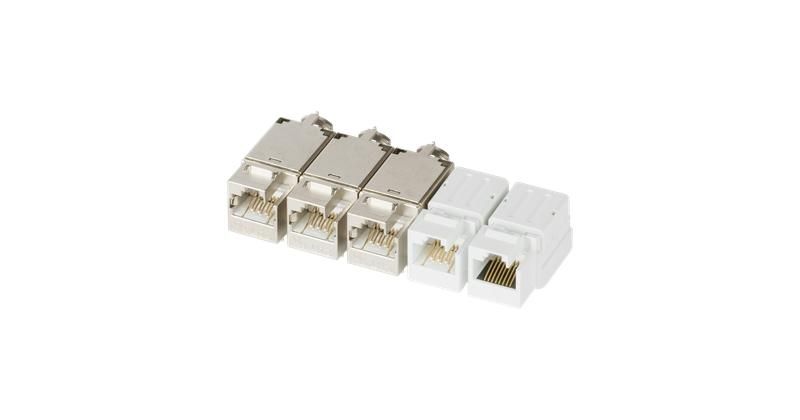

Модуль Keystone для системы мониторинга, Кат.5e, RJ45/8P8C, FT-TOOL, экраннированный, металлик - NMC-KJSD2-LS-MT NIKOMAX ЭКО16924

Модуль Keystone категории 5e, артикул nmc-kjsd2-ls-mt от бренда NIKOMAX - это экрантированный проходной модуль для систем мониторинга, обеспечивающий надёжное сетевое соединение между двумя коммутационными шнурами. Он совместим с инструментом FT-TOOL/110/KRONE и предназначен для установки в специализированные панели, где требуется передача сигнала без разрыва цепи.

Назначение и область применения

Этот модуль используется исключительно в системах мониторинга, где сигнал должен проходить напрямую от одного устройства к другому без переключений или терминирования. Он применяется в связке с master-контроллерами, которые требуют постоянного сетевого подключения для сбора и передачи данных. Устанавливается в панели, оснащённые специальными гнездами для модулей типа LS - они отличаются от обычных Keystone тем, что поддерживают бесперебойную транзитную передачу сигнала.

Технические характеристики

• Тип изделия: Модуль Keystone Jack
• Разъём: RJ45 / 8P8C - два порта, один на вход, один на выход
• Категория: Cat 5e - обеспечивает стабильную работу до 100 МГц
• Экранирование: Да - защищает от внешних помех, повышает целостность сигнала
• Материал корпуса: Пластик - легкий, устойчивый к механическим воздействиям
• Совместимость с инструментом: FT-TOOL/110/KRONE T568A/B - позволяет выполнять быструю заделку проводов без пайки
• Поддерживаемые стандарты: T568A и T568B - гибкая настройка расpinовки

Совместимость и монтаж

Модуль nmc-kjsd2-ls-mt устанавливается только в панели, предназначенные для модулей с индексом “LS”. Обычные Keystone-панели не подходят - физически и функционально они не поддерживают транзитный режим работы. Для монтажа используйте инструмент NMC-FT-TOOL: он позволяет зафиксировать провода в контактах за одну операцию, без необходимости ручной заточки жил. Подключение выполняется по цветовой схеме T568A или T568B - выбирайте вариант, согласованный с вашей сетевой инфраструктурой. Каждый модуль имеет два RJ45-порта: один для входящего кабеля, второй - для исходящего. Никаких переключателей или внутренней логики - только прямое соединение.

Безопасность и стандарты

Модуль соответствует требованиям к категории 5e и поддерживает передачу данных со скоростью до 1 Гбит/с при соблюдении правил монтажа. Экранирование снижает влияние электромагнитных помех, что важно в средах с высокой плотностью оборудования. Инструментальная совместимость с FT-TOOL гарантирует соответствие стандартам быстрого монтажа KRONE. Примечание: модуль не рассчитан на PoE+ или PoE++ - максимальная мощность не указана производителем, поэтому использование в питаемых системах не рекомендовано без проверки допустимости нагрузки.

Преимущества

• Обеспечивает непрерывное соединение - идеально для систем мониторинга, где нельзя разрывать цепь
• Экранированная конструкция минимизирует потери сигнала в условиях электромагнитных помех
• Совместим с инструментом FT-TOOL - экономит время при массовом монтаже
• Стандартная расpinовка T568A/B - легко интегрируется в существующие сети
• Универсальный форм-фактор - подходит для любых Keystone-совместимых рамок, если они поддерживают версию LS

Ограничения применения

• Не работает как обычная розетка - не предназначен для подключения компьютеров, телефонов или IP-камер напрямую
• Только для систем мониторинга с master-контроллерами - в других случаях будет избыточен или некорректно работать
• Требует специальных панелей с поддержкой модулей LS - не совместим с обычными Keystone-корпусами
• Не поддерживает Power over Ethernet выше 15,4 Вт - не используйте для питания устройств
• Не предназначен для наружной установки - материал корпуса не имеет защиты от влаги и пыли

Примеры использования

• Подключение master-контроллера в серверном шкафу к следующей панели в цепочке мониторинга
• Передача сигнала между двумя участками кабельной трассы без точки окончания
• Интеграция в автоматизированную систему контроля энергопотребления, где каждый модуль - звено в цепи передачи данных
• Замена старого неэкранного модуля в уже работающей системе мониторинга для повышения помехоустойчивости

Практические советы

• Перед монтажом убедитесь, что панель поддерживает модули с индексом “LS” - иначе модуль просто не войдёт
• Используйте только инструмент NMC-FT-TOOL для заделки - другие инструменты могут повредить контактную группу
• Проверьте цветовую схему (T568A/B) на обоих концах кабеля - несоответствие вызывает потерю связи
• Не заплетайте кабели рядом с силовыми линиями - даже с экраном возможны помехи при плохой маршрутизации
• Артикул nmc-kjsd2-ls-mt - это именно тот модуль, который нужен для систем мониторинга; если вы видите аналог без “LS”, он не подойдёт
