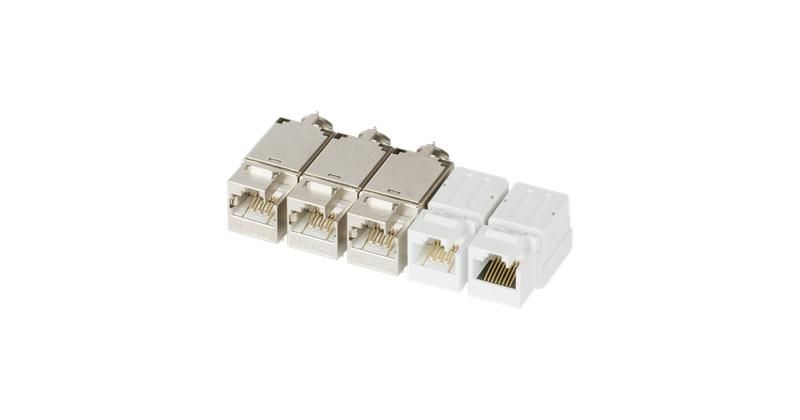

Модуль Keystone для системы мониторинга, Кат.6a, RJ45/8P8C, FT-TOOL, экраннированный, металлик - NMC-KJSA2-LS-MT NIKOMAX ЭКО16926

Модуль Keystone Кат.6a (Класс Ea) 500МГц RJ45/8P8C экраннированный металлик для систем мониторинга FT-TOOL/110/KRONE T568A/B - это специализированный проходной модуль для установки в панели систем мониторинга, обеспечивающий надёжное соединение между двумя сетевыми кабелями. Разработан для работы с контроллерами NIKOMAX и совместим с инструментом NMC-FT-TOOL.

Назначение и область применения

Этот модуль предназначен исключительно для использования в системах мониторинга, где требуется передача сигнала напрямую между двумя сетевыми кабелями без завершения на устройство. Он используется в качестве проходного элемента между коммутационными шнурами, подключёнными к мастер-контроллерам. Устанавливается в панели, расположенной на первом месте каждого шкафа системы мониторинга. Подходит для центров обработки данных, промышленных автоматизированных систем, объектов с требовательным уровнем помехозащищённости.

Технические характеристики

• Категория: Cat.6a (класс Ea)
• Частотная характеристика: до 500 МГц
• Разъём: RJ45 8P8C, с двумя контактными группами - вход и выход
• Экранирование: металлическое, обеспечивает защиту от внешних ЭМИ
• Тип исполнения: механизм розетки для монтажа в Keystone-панели
• Материал корпуса: пластик (не проводящий, изоляция от заземления)
• Стандарт расpinовки: T568A / T568B
• Артикулы: nmc-kjsa2-ls-mt, эко16926

Совместимость и монтаж

Модуль совместим только с панелями, поддерживающими формат Keystone и используемыми в системах мониторинга NIKOMAX. Для правильной установки необходима панель с вырезом под стандартный модуль 8P8C. Монтаж выполняется вручную - модуль фиксируется в панели защёлками. Особенность: этот модуль **не** предназначен для обычного подключения к компьютерам или свичам - он работает только как проходной элемент между двумя кабелями. Для заделки жил применяется инструмент NMC-FT-TOOL. Без него невозможно добиться гарантированного контакта и сохранить класс Cat.6a.

Безопасность и стандарты

Соответствует требованиям ISO/IEC 11801 Class EA и TIA-568-C.2. Экранированная конструкция снижает риск влияния электромагнитных помех, что важно в средах с высокой плотностью оборудования. Корпус выполнен из самозатухающего пластика, соответствующего нормам UL94 V-2.

Преимущества

• Высокая частотная пропускная способность - поддерживает 10 Гбит/с на длинах до 100 метров
• Металлическое экранирование минимизирует потери сигнала в условиях сильных ЭМ-помех
• Специально адаптирован под инструмент NMC-FT-TOOL - позволяет выполнять заделку за 1–2 секунды без ручной подготовки жил
• Поддержка обоих стандартов T568A и T568B - гибкость при сборке сети
• Индекс «LS» в артикуле гарантирует совместимость с системой мониторинга NIKOMAX

Ограничения применения

• Не используется для прямого подключения к ПК, серверам, свичам - только как проходной элемент между двумя кабелями
• Требуется использование инструмента NMC-FT-TOOL; другие инструменты не обеспечивают нужного качества контакта
• Не совместим с неэкранированными панелями или модулями без металлического экрана
• Запрещено применять в системах, где требуется заземление корпуса - здесь корпус изолирован
• Не заменяет обычный модуль RJ45 - отличается конструкцией и функционалом

Примеры использования

• Установка в первой панели шкафа системы мониторинга NIKOMAX для связи с мастер-контроллером
• Передача данных между двумя участками кабельной трассы без перепайки - например, в промышленных конвейерах
• Обеспечение постоянного канала связи в системах контроля температуры, давления, уровня жидкости
• Создание резервных каналов в критически важных сетях - благодаря экранированию и стабильности соединения

Практические советы

• При заказе проверяйте наличие индекса «LS» - без него модуль не будет работать в системе мониторинга
• Используйте только кабели Cat.6a с экранированием - смешивание с неэкранированными кабелями нарушит класс защиты
• Перед монтажом убедитесь, что инструмент NMC-FT-TOOL заряжен и имеет рабочие матрицы - они расходуются
• Не затягивайте модуль слишком сильно в панель - это может повредить внутренние контакты
• При тестировании сети после монтажа используйте профессиональный анализатор - проверьте ближнюю и дальнюю NEXT, PSNEXT, ACR-F
