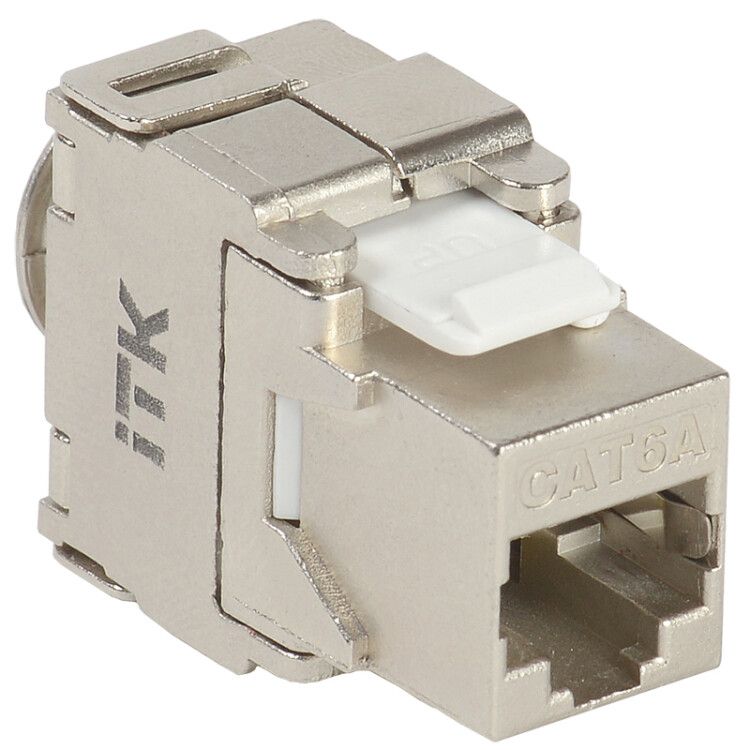

Модуль Keystone Jack кат.6A STP, IDC Dual, верт. зад. | CS1-1C6AF-D2 ITK IEK

Модуль Keystone Jack категории 6A от ITK (артикул cs1-1c6af-d2) предназначен для надёжного соединения сетевых кабелей в стационарной проводке офисов, центров обработки данных и промышленных объектов. Этот модуль обеспечивает высокую помехозащищённость за счёт экранированной конструкции и поддерживает передачу данных на скоростях до 10 Гбит/с.

Назначение и область применения

Модуль Keystone Jack категории 6A используется для создания точек подключения сети в стеновых розетках, патч-панелях и распределительных коробках. Подходит для монтажа в помещениях с повышенными требованиями к качеству связи: серверные комнаты, медицинские учреждения, производственные линии, учебные классы. Модуль ITK cs1-1c6af-d2 применяется там, где важна стабильность сигнала и защита от внешних электромагнитных помех.

Технические характеристики

• Категория: 6A - поддерживает частоты до 500 МГц и скорость передачи до 10 Гбит/с
• Разъём: RJ45 8P8C - совместим с любыми Ethernet-кабелями типа Cat.6A
• Экранирование: да, с металлическим корпусом - снижает влияние ЭМИ и радиопомех
• Тип кабеля: подходит для экранированных (STP/FTP) и неэкранированных (UTP) кабелей
• Материал контактов: медный сплав - обеспечивает низкое переходное сопротивление и долгий срок службы
• Способ заделки: IDC Dual - два контакта на одну жилу, позволяют закрепить кабель одним движением инструмента
• Установка: внутренняя - монтируется в стандартную 86×86 мм или Keystone-корпуса
• Фиксация: ввод фиксатора в паз - надёжное удержание в панели без дополнительных зажимов
• Цвет: белый - соответствует стандартным цветовым решениям в офисной и промышленной среде
• Цветовая маркировка: есть - позволяет легко определить пары при монтаже по T568A/B

Совместимость и монтаж

Модуль ITK cs1-1c6af-d2 совместим со всеми стандартными Keystone-платформами, включая панели от IEK, Legrand, Schneider Electric и других производителей с габаритами 86×86 мм. Для монтажа требуется специальный инструмент - punch-down tool с лезвием для IDC-контактов. Кабель вставляется в канал до упора, затем инструментом давят на контакт - он одновременно обрезает изоляцию и замыкает токоведущую часть. Вертикальная заделка удобна при плотном расположении модулей в панели - не требует лишнего места между рядами.

Безопасность и стандарты

Модуль соответствует требованиям стандарта ISO/IEC 11801 Class EA и TIA-568-C.2 для категории 6A. Экранированный корпус и медные контакты обеспечивают безопасную работу при напряжениях до 250 В переменного тока. Применение в соответствии с нормами PUE и ГОСТ Р 50571 допускает использование в системах автоматизации и управления.

Преимущества

• Высокая помехозащита благодаря экранированному корпусу и правильному заземлению
• IDC Dual - быстрая и надёжная заделка без необходимости перебирать жилы
• Цветовая маркировка минимизирует ошибки при обжиме по схеме T568A/B
• Стандартный форм-фактор - легко заменяется в существующих панелях
• Поддержка круглых кабелей - позволяет использовать кабели с меньшим радиусом изгиба

Ограничения применения

• Не подходит для монтажа в открытой проводке - требует установки в панель или коробку
• Требует обязательного заземления экрана кабеля для работы экранирования - без этого эффект защиты теряется
• Инструмент для монтажа не входит в комплект - необходимо иметь punch-down tool
• Не рекомендован для использования в условиях постоянной вибрации без дополнительной фиксации кабеля

Примеры использования

• Розетки на рабочих местах в офисах с высокими требованиями к скорости сети
• Патч-панели в серверных комнатах для подключения оборудования 10GBase-T
• Промышленные контроллеры и системы сбора данных на заводах
• Образовательные центры и лаборатории с множеством устройств, подключаемых по Ethernet

Практические советы

• Перед монтажом проверьте, что кабель имеет экранирование (STP/FTP) - иначе вы не получите выгоды от экранированного модуля
• Заземляйте экран кабеля через корпус панели или отдельный проводник - это критично для эффективности защиты
• При использовании круглого кабеля следите, чтобы его диаметр не превышал 9–10 мм - иначе трудно вставить в модуль
• Используйте инструмент с регулируемым усилием - слишком сильное давление может повредить контакты
• Проверяйте соответствие цветовой маркировки на модуле и схеме обжима - особенно при смешанном использовании T568A и T568B
