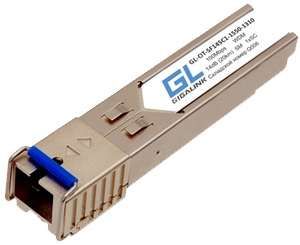

Модуль SFP WDM 100/155Мбит/с одно волокно SM SC Tx:1550/Rx:1310нм 14дБ до 20км NIKOMAX GL-OT-SF14SC1-1550-1310 GIGALINK

Модуль SFP WDM 100/155 Мбит/с одно волокно SM SC Tx:1550 нм/Rx:1310 нм 14 дБ до 20 км от бренда NIKOMAX (артикул gl-ot-sf14sc1-1550-1310) предназначен для передачи и приёма данных по одному оптоволоконному кабелю на расстояние до 20 км, позволяя экономить волокна и избежать использования усилителей.

Назначение и область применения

Этот модуль используется для создания точечных соединений в сетях, где важно сохранить количество используемых волокон. Он применяется там, где требуется передавать данные в одном направлении на длине волны 1550 нм, а принимать - на 1310 нм. Подходит для оборудования, поддерживающего стандарты Fast Ethernet и STM-1: коммутаторы доступа, агрегационные коммутаторы, маршрутизаторы и роутеры. Часто используется в городских сетях связи, на объектах ЖКХ, транспорта и промышленных предприятиях.

Технические характеристики

• Скорость передачи: до 155 Мбит/с (совместима с 100 Мбит/с)
• Тип волокна: одномодовое (SM)
• Передача (Tx): 1550 нм
• Приём (Rx): 1310 нм
• Диапазон дальности: до 20 км
• Уровень выходной мощности: +3…+8 дБм
• Чувствительность приёма: -22 дБм
• Разъём: SC/PC
• Форм-фактор: SFP (mini-GBIC)
• Поддержка DDM: да - мониторинг температуры, оптической мощности передачи и приёма, тока лазера
• Питание: 3.3 В
• Рабочая температура: 0…+70 C
• Корпус: металлический

Совместимость и монтаж

Модуль совместим с любым оборудованием, поддерживающим стандарт SFP и протоколы 100BASE-FX / STM-1. Устанавливается в слот SFP без инструментов - просто вставьте его до щелчка. Для правильной работы необходимо, чтобы на другом конце линии был установлен аналогичный модуль с перепутанными длинами волн: Tx:1310 нм / Rx:1550 нм. Нельзя использовать этот модуль параллельно с обычными SFP (без WDM), так как они работают на одной длине волны и вызовут конфликт сигналов.

Безопасность и стандарты

Изделие соответствует требованиям IEEE 802.3u (Fast Ethernet) и ITU-T G.957 (STM-1). Защита IP не указана - модуль рассчитан на установку внутри помещений или в защищённых шкафах. Не предназначен для открытой эксплуатации на улице без дополнительной защиты.

Преимущества

• Экономия волокон: один кабель вместо двух - благодаря технологии WDM
• DDM-мониторинг: возможность отслеживать состояние канала в реальном времени через SNMP или CLI
• Горячая замена: можно менять модуль без выключения питания коммутатора
• Металлический корпус: снижает ЭМИ, повышает надёжность и долговечность
• Стабильная работа на 20 км без усилителей

Ограничения применения

• Не работает с многомодовым волокном - требует именно одномодового (SM)
• Не подходит для расстояний свыше 20 км - потеря сигнала возрастёт, связь будет нестабильной
• Требует парного модуля с противоположными длинами волн на другом конце
• Не рекомендован для экстремальных температур ниже 0 C и выше 70 C
• Не имеет встроенной защиты от перегрузки по напряжению - нужна стабилизация питания

Примеры использования

• Подключение камеры видеонаблюдения на удалённой площадке к центральному серверу через существующий одномодовый кабель
• Обеспечение связи между офисом и складом на расстоянии 15 км без прокладки второго волокна
• Создание резервного канала для системы автоматизации производства с использованием одного волокна от уже проложенной трассы
• Связь между базовыми станциями мобильной связи в рамках сети STM-1

Практические советы

• Перед установкой проверьте, что на обоих концах линии используются парные модули: один с Tx:1550/Rx:1310, второй - с Tx:1310/Rx:1550
• Измеряйте потери в волокне до 20 км - допустимый порог потерь для этого модуля составляет около 14–16 дБ
• Используйте качественные SC-патчи-корды с минимальными изгибами - плохой контакт снижает мощность сигнала
• При первом запуске включите DDM-мониторинг на вашем коммутаторе - он покажет реальные значения мощности и температуры
• Не вставляйте модуль в слот с засорённым или повреждённым разъёмом - это может повредить лазер
