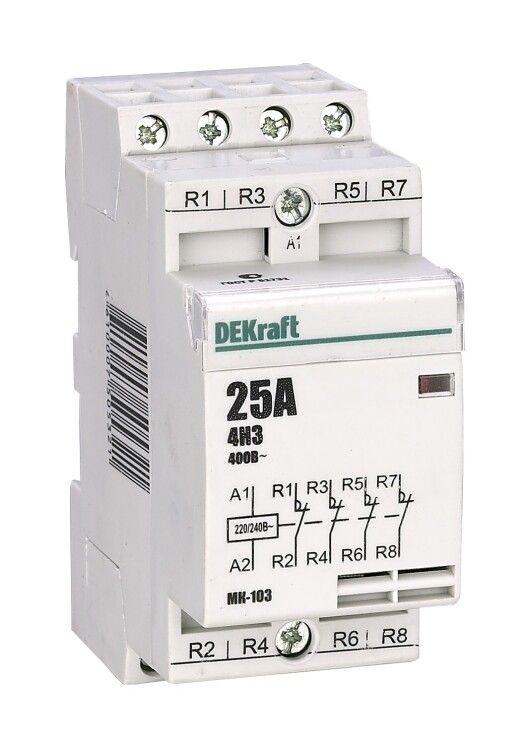

Модульный контактор 4НЗ 16А 230В МК-103 от DEKraft предназначен для дистанционного включения и отключения электрических нагрузок до 16 А в сетях переменного тока. Устройство устанавливается на DIN-рейку, подходит для частых коммутаций и используется в системах автоматизации с малой и средней мощностью.

Назначение и область применения

Модульный контактор 4НЗ 16А 230В МК-103 управляет электрическими нагрузками через слаботочную цепь управления. Он не предназначен для защиты - вместо этого его используют совместно с автоматическими выключателями (например, MCB). Подходит для устройств, которые часто включаются и выключаются: насосы, вентиляторы, компрессоры, световые схемы, конвейеры и другие оборудование с активной нагрузкой до 1,2 кВт.

Технические характеристики

• Номинальный рабочий ток: 16 А (переменный ток, класс AC-7a)
• Номинальное напряжение силовой цепи: до 400 В
• Напряжение катушки управления: 230 В переменного тока
• Количество силовых полюсов: 4
• Количество нормально замкнутых (НЗ) контактов: 4
• Коммутируемая мощность: 1,2 кВт
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Ширина: 1 модуль (18 мм)
• Способ монтажа: на DIN-рейку (EN 60715)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Соответствие стандарту: ГОСТ Р 51731-2001

Совместимость и монтаж

Модульный контактор 4НЗ 16А 230В МК-103 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используйте винтовые зажимы - затягивайте их усилием, достаточным для надёжного контакта, но без излишнего давления, чтобы не повредить жилы. Управляющая катушка подключается к сети 230 В AC - важно соблюдать полярность, хотя она не имеет значения для переменного тока. Контакты не имеют фиксированной функции “нормально разомкнутый” - все 4 контакта - нормально замкнутые, что означает: при отсутствии питания они замкнуты, при включении катушки - размыкаются.

Безопасность и стандарты

Модель соответствует требованиям ГОСТ Р 51731-2001, который регламентирует безопасность и тестирование контактных аппаратов. Степень защиты IP20 исключает доступ к токоведущим частям пальцами, но не обеспечивает защиту от пыли и воды - поэтому контактор нельзя использовать во влажных помещениях, на улице или в местах с высокой запылённостью. Применяйте его только внутри распределительных щитов.

Преимущества

• Компактная форма - занимает всего один модуль, экономит место в щите
• Нет необходимости в настройках - готов к работе сразу после монтажа
• Высокая механическая износостойкость - рассчитан на частые включения/выключения
• Простое подключение - винтовые зажимы подходят для медных и алюминиевых проводов до 25 мм2
• Поддерживается рекомендованным ассортиментом - легко интегрируется в типовые решения

Ограничения применения

• Не подходит для управления индуктивными нагрузками свыше 1,2 кВт - возможен риск сваривания контактов
• Не предназначен для работы с постоянным током - катушка рассчитана только на 230 В AC
• IP20 не позволяет применять в открытых, сырых или пыльных средах
• Отсутствуют встроенные тепловые или магнитные защиты - обязательно используйте с автоматическим выключателем
• Все контакты - нормально замкнутые, что ограничивает возможности схемотехники - не подходит для задач, где нужны нормально разомкнутые контакты

Примеры использования

• Управление циркуляционным насосом в системе отопления
• Включение вытяжной вентиляции по сигналу от термостата
• Автоматическое отключение освещения в помещении по таймеру
• Контроль работы компрессора в холодильном оборудовании
• Удалённое отключение оборудования в производственной линии

Практические советы

• При подборе автомата для защиты - выбирайте номинал не выше 16 А, лучше C-характеристика для пусковых токов
• Проверьте соответствие напряжения катушки: 230 В AC - не путать с 24 В DC или 400 В AC
• При использовании нескольких контакторов в одном щите - учтите тепловую нагрузку, особенно при плотной укладке
• Для удобства диагностики - подпишите провода управления и силовые цепи
• Модульный контактор 4НЗ 16А 230В МК-103 не требует обслуживания, но периодически проверяйте состояние зажимов - особенно в условиях вибраций
