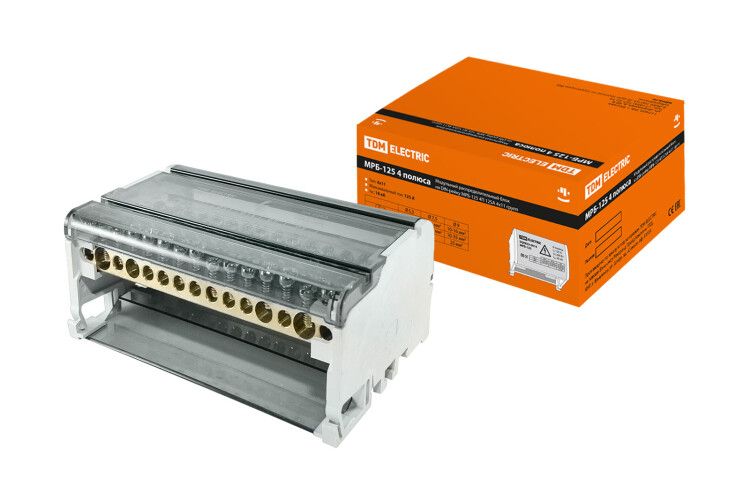

Модульный распределительный блок на DIN-рейку МРБ-125 4П 125А 4х11 групп - SQ0823-0014 TDM

Модульный распределительный блок на DIN-рейку МРБ-125 4П 125А 4х11 групп от TDM ELECTRIC предназначен для надёжного распределения электроэнергии в распределительных щитах. Этот блок обеспечивает коммутацию до 11 групп нагрузок на каждый из четырёх полюсов, сохраняя компактность и удобство монтажа.

Назначение и область применения

МРБ-125 4П 125А 4х11 групп используется для организации распределительных узлов в электрических шкафах и щитах. Подходит для промышленных объектов, систем ЖКХ, автоматизированных линий и других мест, где требуется централизованное распределение тока до 125 А. Блок заменяет несколько отдельных автоматических выключателей или клеммников, снижая количество соединений и повышая надёжность схемы.

Технические характеристики

• Максимальный номинальный ток: 125 А
• Количество полюсов: 4 (L1, L2, L3, N)
• Количество зажимов на один полюс: 11
• Общее число выходов: 44 (4 × 11)
• Наличие N-шины: да (отдельная нулевая шина с 11 зажимами)
• Поперечное сечение жёстких проводников: 2,5–35 мм2 (однопроволочные и многопроволочные)
• Поперечное сечение гибких проводников с наконечником: 1,5–16 мм2
• Ширина по модулям: 5,5 модулей (стандарт 17,5 мм/модуль = ~96,25 мм)
• Материал контактов: латунь с содержанием меди ≥57%
• Материал изоляции: армированный стекловолокном пластик
• Прижимные винты: оцинкованная сталь

Совместимость и монтаж

МРБ-125 4П 125А 4х11 groups легко монтируется на стандартную DIN-рейку шириной 35 мм. Также возможна фиксация на панели щита с помощью двух винтов - это удобно при необходимости демонтажа или установке в нестандартных условиях. Все зажимы доступны с лицевой стороны, что упрощает подключение и обслуживание. Для подключения используйте провода с подходящим сечением: жёсткие - до 35 мм2, гибкие - только с обжатыми наконечниками.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования внутри распределительных устройств. Латунные контакты обеспечивают низкое переходное сопротивление, а стекловолоконная изоляция защищает от перегрева и механических повреждений. Применение оцинкованных винтов предотвращает коррозию в условиях повышенной влажности. Сертификаты производителя подтверждают соответствие ГОСТ Р 50030.2 и IEC 60947-7-1.

Преимущества

• Высокая плотность зажимов: 11 точек подключения на полюс позволяют отказаться от дополнительных клеммных колодок
• Удобная организация нулевой шины: отдельная N-шина исключает смешивание фаз и нуля
• Гибкий монтаж: можно крепить как на DIN-рейку, так и на стенку щита
• Стандартные материалы: латунь и стекловолокно гарантируют долговечность даже при постоянной нагрузке
• Экономия места: всего 5,5 модулей вместо 44 отдельных клемм

Ограничения применения

• Не предназначено для работы в качестве коммутационного аппарата - не имеет функции отключения
• Запрещается использовать для токов выше 125 А - риск перегрева и оплавления контактов
• Гибкие провода требуют обязательного обжатия наконечниками; прямое подключение без них недопустимо
• Не рекомендуется применять в средах с высокой концентрацией химически активных паров или агрессивной пыли без дополнительной защиты IP

Примеры использования

• Распределение питания по 11 насосам в системе водоснабжения ЖКХ
• Подключение 11 исполнительных механизмов на конвейерной линии
• Разводка фаз и нуля между 11 автоматическими выключателями в распределительном щите производства
• Централизованное питание освещения и розеток в административном здании через одну точку подключения

Практические советы

• Перед монтажом проверьте совпадение сечения провода с допустимым диапазоном - особенно важно для гибких кабелей
• Затягивайте винты моментом, указанным в документации производителя; переусиливать нельзя - есть риск повреждения контактной группы
• При использовании нескольких МРБ-125 4П 125А 4х11 групп в одном щите соблюдайте минимальный интервал между блоками для теплоотвода
• Для удобства обслуживания помечайте каждую клемму этикеткой - особенно при большом числе подключений
• При замене старых клеммников на МРБ-125 4П 125А 4х11 групп учтите, что он занимает меньше места - можно оптимизировать расположение других элементов
