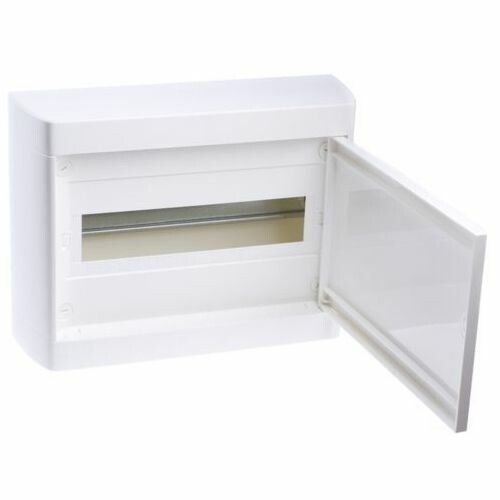

Щит распределительный навесной Nedbox 1х12 модулей IP41 Legrand 601236

Шкаф навесной 12 модулей белая дверь от Legrand - компактный распределительный щит с пластиковым корпусом, предназначенный для внутреннего монтажа автоматических выключателей, УЗО и других устройств в жилых и коммерческих помещениях. Артикул 601236 соответствует серии Nedbox и обеспечивает надежную защиту электрооборудования при открытой установке.

Назначение и область применения

Шкаф навесной 12 модулей белая дверь используется для сборки распределительных щитов в условиях, где требуется защита от пыли и случайного контакта с токоведущими частями. Подходит для монтажа в квартирах, офисах, торговых точках и на объектах с умеренной влажностью. Применяется для организации группового учета и защиты электроприборов - освещения, розеток, бытовой техники.

Технические характеристики

• Количество модулей: 12 (стандартные 18 мм) + 1 дополнительный модуль для клемм или счетчиков
• Тип изделия: Распределительный щит навесного типа
• Материал корпуса: Полистирол - ударопрочный, самозагасающий
• Глубина монтажа: 73 мм - позволяет размещать устройства с минимальным выступом
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не защищён от воды
• Напряжение: до 1000 В переменного тока
• Номинальный ток: 63 А - максимальный допустимый ток через входные кабели
• Количество рядов: один - однорядная компоновка DIN-рейки
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в помещениях с нормальной влажностью
• Наличие DIN-рейки: да - стандартная 35 мм, закрепленная внутри корпуса
• Наличие клемм: да - встроенные клеммные блоки N (нулевые) и PE (заземление)
• Количество дверей: одна - белая, цвет 9010 (белый матовый)
• Тип передней панели: закрытого типа - с герметичной дверью
• Наличие замка: да - встроен замок для доступа только авторизованному персоналу
• Нормативный документ: МЭК EN 60529 - соответствие международным требованиям к степени защиты

Совместимость и монтаж

Шкаф навесной 12 модулей белая дверь совместим со всеми стандартными модульными аппаратами: автоматическими выключателями, УЗО, дифавтоматами, реле напряжения. Для монтажа используются два кронштейна на задней стенке - фиксация осуществляется на стену с помощью дюбелей. Глубина 73 мм позволяет устанавливать оборудование даже с высокими контактами, не требуя увеличенного зазора. Клеммы N+PE расположены в нижней части корпуса - обеспечивают удобное подключение нулевых и защитных проводников без лишних перемычек. Шасси съемные - позволяют собирать и тестировать схему вне корпуса, затем вставлять готовый блок.

Безопасность и стандарты

• Изолированный класс II - двойная изоляция, не требует заземления корпуса
• Ударопрочность IK07 - выдерживает удар энергии 0,5 Дж (эквивалент удара молотком массой 0,5 кг с высоты 10 см)
• Устойчивость к нагреву до 650 C - материал не горит и не деформируется при кратковременном перегреве
• Соответствие EN 60529 - сертифицирована степень защиты IP40

Преимущества

• Компактность - малая глубина (73 мм) экономит место на стене
• Удобство обслуживания - съемные шасси ускоряют монтаж и диагностику
• Встроенные клеммы N+PE - снижают количество внешних соединений и риск ошибок
• Защита от пыли IP40 - подходит для помещений с повышенной запыленностью
• Замок на двери - предотвращает несанкционированное вмешательство
• Высокая термостойкость - безопасен при аварийных перегревах

Ограничения применения

• Не предназначен для наружной установки - IP40 не защищает от влаги
• Не рекомендуется для мест с постоянной влажностью выше 80% или возможным попаданием воды
• Не подходит для промышленных сред с агрессивными газами или химикатами
• Ограниченная нагрузка - номинальный ток 63 А не рассчитан на мощные системы (например, тепловые насосы >10 кВт)
• Климат УХЛ3 - не применяется в холодильных камерах или неотапливаемых помещениях ниже −25C

Примеры использования

• Распределительный щит в квартире - управление светом, розетками, кухонной техникой
• Общий щит в офисе - питание компьютеров, принтеров, кондиционеров
• Щит в торговом зале - контроль освещения и розеточных групп
• Подъездный щит в многоквартирном доме - распределение питания по этажам

Практические советы

• Перед монтажом проверьте, что все автоматы и клеммы подходят по ширине - 12 модулей = 216 мм, учтите наличие дополнительного места для клемм
• При подключении кабелей используйте кабельные вводы - они не входят в комплект, но обязательны для сохранения IP40
• Не перегружайте клеммы N/PE - максимальный ток 63 А; для больших нагрузок используйте отдельные силовые клеммники
• При использовании в сыром помещении (ванная, подвал) - дополнительно устанавливайте УЗО и выбирайте щит с более высокой степенью защиты (IP54+)
• Артикул 601236 - единственный вариант этой модели в серии Nedbox; аналоги с другими цветами или количеством модулей имеют другие артикулы
