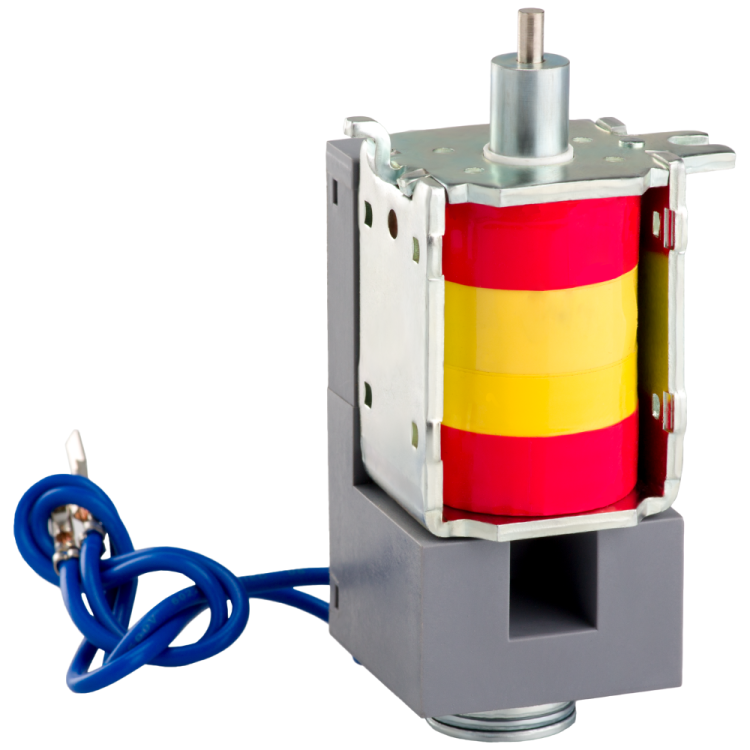

Расцепитель независимый OptiMat A-230AC-УХЛ3 | 217987 КЭАЗ

Расцепитель независимый OptiMat A-230AC-УХЛ3 - устройство для дистанционного отключения автоматических выключателей серии OptiMat A при подаче напряжения на его катушку. Применяется в системах управления и автоматизации, где требуется удалённое отключение цепи вне зависимости от состояния нагрузки.

Назначение и область применения

Расцепитель независимый OptiMat A-230AC-УХЛ3 используется для командного отключения автомата через внешний сигнал - например, с кнопки, реле или системы АСУ ТП. Он активируется при подаче напряжения на катушку и механически воздействует на механизм отключения выключателя. Подходит для установки в щитах управления, на производстве, в энергообъектах, где важна безопасность и возможность аварийного отключения издалека.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение питания: 220–230 В
• Тип расцепителя: независимый - работает независимо от тока нагрузки
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат, допускает работу при температуре от −40 C до +40 C
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдыми предметами, но не от воды и пыли; требует установки внутри закрытого корпуса
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Способ монтажа: на монтажную плату - фиксируется в специальной нише под лицевой панелью автомата
• Количество контактов: 0 - не имеет коммутируемых контактов, только управляющий вход
• Совместим с выключателями: да - унифицирован для всех моделей OptiMat A
• Нормативный документ: ГОСТ P 50030.2-2010

Совместимость и монтаж

Расцепитель независимый OptiMat A-230AC-УХЛ3 совместим исключительно с автоматическими выключателями серии OptiMat A. Монтируется в специально предусмотренную ячейку под лицевой панелью автомата - не требует сверления или доработки корпуса. Для подключения используются два провода: L и N. Напряжение 220–230 В подаётся на катушку, после чего расцепитель срабатывает за доли секунды. Установка возможна только при отключенном питании. После монтажа необходимо проверить свободное движение механизма отключения автомата - расцепитель не должен задевать за детали корпуса.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ P 50030.2-2010, который регламентирует устройства для дистанционного отключения автоматических выключателей. Расцепитель обеспечивает гарантированное отключение при напряжении от 0,75Ue до 1,1Ue - то есть при колебаниях сети +-15% от номинала. При снижении напряжения ниже 0,75Ue срабатывание не гарантируется - это важно учитывать при проектировании систем управления.

Преимущества

• Высокая надёжность срабатывания благодаря унификации с OptiMat A - не требует адаптеров или настроек
• Простота замены - встраивается в штатное место без переделок
• Не влияет на токовые характеристики автомата - не изменяет класс отключения или номинал
• Поддерживает работу в широком диапазоне температур - подходит для неотапливаемых помещений
• Входит в базовую комплектацию - часто уже установлен на заводе, что снижает стоимость сборки

Ограничения применения

• Не применяется с выключателями других серий - даже аналогичными по габаритам
• IP20 не позволяет использовать в открытых щитах, на улице или во влажной среде
• Не сработает при падении напряжения ниже 0,75Ue - нельзя применять как защиту от просадок
• Не имеет выходных контактов - не может использоваться для сигнализации состояния
• Требует постоянного наличия напряжения 220–230 В для готовности к срабатыванию

Примеры использования

• Автоматическое отключение оборудования при срабатывании датчика перегрева в станке
• Дистанционное отключение линии при пожарной тревоге в административном здании
• Отключение цепи по команде PLC в системе конвейера
• Аварийное отключение при сбое в системе безопасности на производстве

Практические советы

• Проверьте соответствие модели автомата - расцепитель OptiMat A-230AC-УХЛ3 работает только с OptiMat A, другие серии не подходят
• При монтаже убедитесь, что винты зажима затянуты с усилием 0,5–0,7 Нм - недостаточно или слишком сильно затягивать нельзя
• Не используйте этот расцепитель для частого включения/выключения - он не рассчитан на многократные операции, как контактор
• Если система управления работает от 24 В, потребуется промежуточное реле для преобразования напряжения
• При обслуживании всегда отключайте питание - даже при отключенном автомате напряжение на катушке может сохраняться
