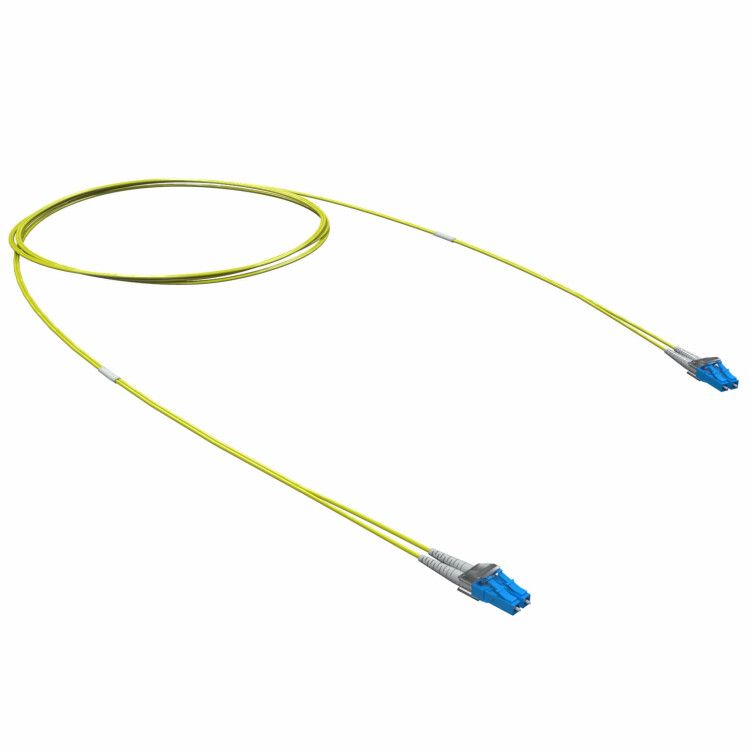

Оптический коммутационный шнур Duplex LC-UPC/LC-UPC, 9/125 OS2, 10 м | RNPC9DLULU10 DKC ДКС

Оптический коммутационный шнур Duplex LC-UPC/LC-UPC, 9/125 OS2, 10 м от DKC IT - это надёжное решение для передачи высокоскоростных оптических сигналов на расстояние до 10 метров. Шнур выполнен из одномодового волокна OS2, имеет жёлтую оболочку и совместим с большинством современных сетевых устройств. Артикул rnpc9dlulu10 подходит для монтажа в центрах обработки данных, телекоммуникационных щитах и на промышленных объектах.

Назначение и область применения

Оптический коммутационный шнур Duplex LC-UPC/LC-UPC, 9/125 OS2, 10 м предназначен для соединения активного оборудования в оптоволоконных сетях: серверов, коммутаторов, маршрутизаторов, медиаконвертеров и других устройств с интерфейсами LC. Подходит для использования в центрах обработки данных, офисных сетях, системах видеонаблюдения и промышленной автоматизации. Благодаря одному модовому волокну OS2 обеспечивает стабильную работу на скоростях до 100 Гбит/с и более, даже на максимальной длине 10 м.

Технические характеристики

• Тип изделия: патч-корд волоконно-оптический
• Разъёмы: LC–LC, тип полировки UPC
• Количество волокон: 2 (дуплекс)
• Категория волокна: OS2 (одномодовое, 9/125 мкм)
• Длина кабеля: 10 м
• Цвет оболочки: жёлтый
• Материал оболочки: безгалогенный, малодымный компаунд
• Стандарт волокна: ITU-T G.652.D

Совместимость и монтаж

Коннекторы LC-UPC стандарта физического контакта обеспечивают минимальные потери сигнала при подключении. Установка требует аккуратного обращения - не перегибайте кабель радиусом менее 30 мм. Каждый шнур Duplex LC-UPC/LC-UPC, 9/125 OS2, 10 м имеет два волокна: одно для передачи, другое - для приёма. Для правильного подключения убедитесь, что порты на оборудовании также используют LC-UPC. Жёлтый цвет оболочки указывает на одномодовое волокно - не путайте с оранжевой оболочкой многомодовых шнуров.

Безопасность и стандарты

Оболочка выполнена из безгалогенного материала - при возгорании она выделяет мало дыма и не образует токсичных газов. Соответствует требованиям пожарной безопасности для помещений с повышенными нормами экологической и эргономической безопасности, например, в серверных, больницах и метро. Произведён в соответствии с международным стандартом ITU-T G.652.D для одномодового волокна.

Преимущества

• Высокая точность полировки UPC снижает уровень отражений и потерь сигнала до минимума
• Дуплексная структура позволяет одновременно передавать и принимать данные
• Жёлтая оболочка легко отличается от многомодовых кабелей - исключает ошибки при монтаже
• Безгалогенная оболочка повышает безопасность в закрытых помещениях
• Устойчив к механическим нагрузкам благодаря прочной защите волокон внутри

Ограничения применения

Шнур Duplex LC-UPC/LC-UPC, 9/125 OS2, 10 м не предназначен для работы с многомодовым оборудованием - использование с OM3/OM4 волокнами вызовет значительные потери сигнала. Также не следует применять его вне температурного диапазона, указанного производителем (обычно –20…+70 C). Не используйте для прямой прокладки под землёй или в условиях постоянного воздействия воды - он не является бронированным или герметичным кабелем.

Примеры использования

• Подключение сервера к коммутатору в дата-центре
• Связь между медиаконвертерами в системе IP-видеонаблюдения
• Интерконнект между стойками в телекоммуникационном шкафу
• Локальная сеть на производстве с использованием промышленных Ethernet-устройств

Практические советы

• Перед установкой проверьте целостность коннекторов - грязь или царапины на ферруле увеличат потери сигнала
• Не затягивайте фиксирующие крышки слишком сильно - можно сломать пластиковую защёлку LC
• При прокладке в трассах используйте кабельные каналы, чтобы избежать перегиба
• Артикул rnpc9dlulu10 - идеальный выбор для замены старых шнуров длиной 10 м; для более длинных участков выбирайте другие модели
• При сборке сети помните: LC-UPC несовместим с APC - они имеют разный угол полировки и не должны подключаться друг к другу
