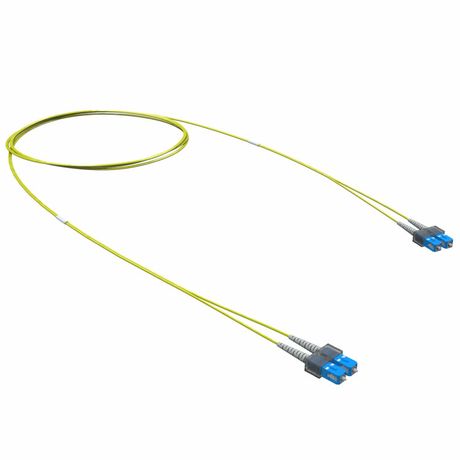

Оптический коммутационный шнур Duplex SC-UPC/SC-UPC, 9/125 OS2, 5 м | RNPC9DCUCU5 DKC ДКС

Оптический коммутационный шнур Duplex SC-UPC/SC-UPC, 9/125 OS2, 5 м от DKC IT - это надёжный одномодовый патч-корд для передачи сигналов на большие расстояния в сетях связи. Артикул rnpc9dcucu5 подходит для установки в центрах обработки данных, телекоммуникационных щитах и на участках с высокими требованиями к качеству сигнала.

Назначение и область применения

Этот оптический коммутационный шнур используется для соединения активного оборудования в оптоволоконных сетях: маршрутизаторов, коммутаторов, серверов, OLT и ONT. Подходит для работы в FTTH, корпоративных и операторских сетях. Благодаря типу волокна OS2 и длине 5 метров, шнур эффективен на расстояниях до нескольких километров. Жёлтый цвет оболочки указывает на однорежимную передачу - это важно при смешанной прокладке с многомодовыми кабелями.

Технические характеристики

• Тип изделия: патч-корд волоконно-оптический
• Разъёмы: SC-UPC / SC-UPC (стандартная полировка, без углового затирания)
• Количество волокон: 2 (дуплекс - два канала: TX/RX)
• Тип волокна: OS2 (одномодовое, 9/125 мкм)
• Длина: 5 м
• Оболочка: малодымный, безгалогенный компаунд (Low Smoke Zero Halogen - LSZH)
• Цвет оболочки: жёлтый
• Стандарт волокна: ITU-T G.652.D

Совместимость и монтаж

Коннекторы SC-UPC совместимы с любыми портами, поддерживающими стандартизованный интерфейс SC. Установка проста: достаточно вставить разъём до характерного щелчка. Для правильной работы убедитесь, что на другом конце также установлен SC-UPC адаптер - использование APC-коннекторов (с зелёным корпусом) вызовет потери сигнала. Кабель не предназначен для частых перегибов; минимальный радиус изгиба - не менее 10 диаметров кабеля (≈40–50 мм).

Безопасность и стандарты

Оболочка выполнена из материала, не выделяющего галогены при горении - это требование безопасности для помещений с ограниченной вентиляцией: серверных комнат, метро, лифтовых шахт, медицинских учреждений. Соответствует нормам IEC 60754 и IEC 61034. Произведён в соответствии с серийными требованиями RAM telecom.

Преимущества

• Высокая точность полировки UPCC обеспечивает низкие потери на соединении (менее 0,3 дБ)
• Материал оболочки снижает риск распространения пламени и образования токсичных газов
• Жёлтый цвет позволяет легко отличить одномодовые кабели от многомодовых (оранжевых)
• Устойчив к механическому воздействию благодаря прочному внутреннему наполнителю

Ограничения применения

• Не предназначается для наружной прокладки - отсутствует защита от УФ-излучения и влаги
• Не работает с коннекторами типа APC (зелёные); попытки соединения приведут к значительному ослаблению сигнала
• Не следует использовать в условиях постоянного изгиба или давления (например, под ковровым покрытием или в проходах с движением людей)
• Длина 5 м ограничивает применение в крупных распределительных системах - для более длинных трасс требуется спlicing или активное оборудование

Примеры использования

• Подключение SFP+ модулей в коммутаторе Cisco к оптическому фильтру в стенде
• Соединение ONU с GPON-портом в этажном щите
• Интерконнект между сервером и SAN-сетью в центре обработки данных
• Замена повреждённого патч-корда в существующей сети с уже установленными SC-адаптерами

Практические советы

• Перед подключением всегда проверяйте наличие грязи на торцах коннекторов - используйте специальный оптический микроскоп или очиститель
• Не закручивайте разъёмы слишком сильно - SC имеет фиксирующий защёлкивающий механизм, избыточное усилие может сломать пластиковую часть
• При прокладке в кабель-каналах не допускайте переплетения с силовыми проводами - возможны помехи даже в оптике при плохой экранизации
• Артикул rnpc9dcucu5 - это именно версия с UPC-полировкой. Если нужна APC-версия (угловая), выбирайте другой артикул - они не взаимозаменяемы
• Для долгосрочного хранения храните шнур в исходной катушке, не сворачивая в плотный круг меньше 10 см радиуса
