Оптический коммутационный шнур Duplex SC/UPC-SC/UPC, 9/125 (OS2), 3 м | RNPC9DCUCU3 DKC ДКС

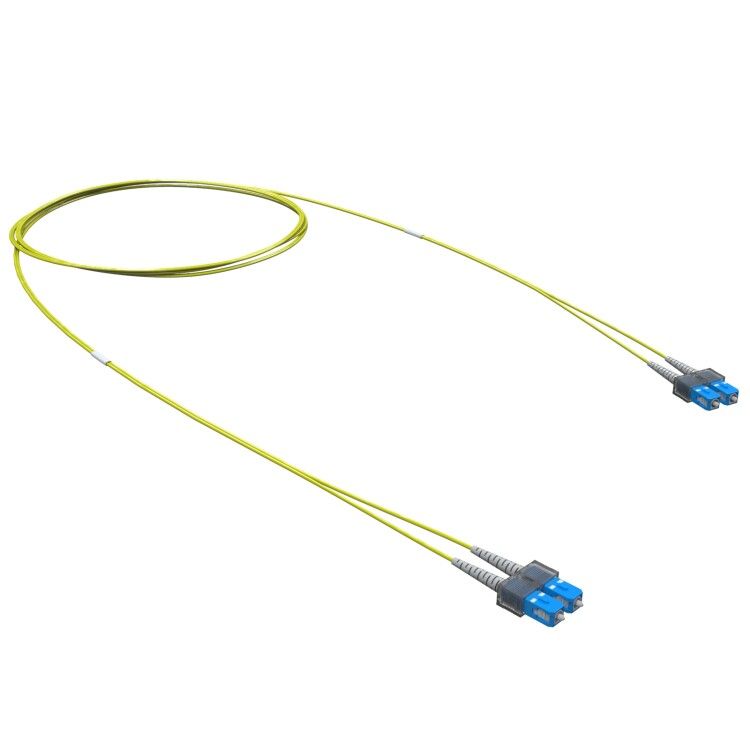

Оптический коммутационный шнур Duplex SC/UPC-SC/UPC 9/125 (OS2) 3 м от DKC IT - это надёжное решение для передачи сигнала в одномодовых оптоволоконных сетях. Шнур выполнен в жёлтом исполнении, соответствует стандарту OS2 и предназначен для стационарной прокладки внутри помещений. Артикул rnpc9dcucu3 подходит для монтажа в телекоммуникационных шкафах, на серверных стойках и в распределительных узлах.

Назначение и область применения

Оптический коммутационный шнур Duplex SC/UPC-SC/UPC 9/125 (OS2) 3 м используется для соединения активного оборудования в оптоволоконных сетях: маршрутизаторов, коммутаторов, трансиверов, OLT и ONT. Подходит для внутренних сетей связи, центров обработки данных, систем IPTV, FTTH и других применений, где требуется высокая пропускная способность и минимальные потери сигнала. Жёлтый цвет оболочки указывает на тип волокна - одномодовое (OS2), что позволяет легко отличить его от многомодовых аналогов.

Технические характеристики

• Тип изделия: патч-корд, дуплексный (два волокна в одной оболочке)
• Разъёмы: SC/UPC - SC/UPC (стандартные прямоугольные коннекторы с улучшенной полировкой)
• Количество волокон: 2
• Категория волокна: OS2 (одномодовое, для дальних расстояний до 20 км)
• Длина кабеля: 3 метра
• Диаметр кабеля: 1,8 мм
• Цвет оболочки: жёлтый (соответствует стандарту TIA-598 для одномодовых волокон)
• Материал оболочки: безгалогенный компаунд (низкая дымообразование, безопасен при возгорании)
• Соответствие стандарту: ITU-T G.652.D

Совместимость и монтаж

Коннекторы SC/UPC совместимы с любым оборудованием, поддерживающим интерфейс SC - большинство современных оптических модулей, патч-панелей и распределительных щитов. Монтаж прост: достаточно вставить коннекторы в порты до характерного щелчка. Учитывайте, что SC-коннекторы требуют аккуратного обращения - не перегибайте кабель под острыми углами, радиус изгиба должен быть не менее 10 диаметров кабеля (не менее 18 мм). Кабель не рассчитан на установку в воздуховодах или на открытом воздухе - он не имеет бронирования и не защищён от UV-излучения.

Безопасность и стандарты

Оптический коммутационный шнур Duplex SC/UPC-SC/UPC 9/125 (OS2) 3 м изготовлен из материала, свободного от галогенов, что снижает выделение токсичных газов при нагреве или горении. Соответствует требованиям безопасности для помещений с повышенными нормами пожарной защиты - офисов, медицинских учреждений, транспортных узлов. Полировка UPC обеспечивает низкий уровень отражения (менее –45 дБ), что важно для чувствительных систем передачи данных.

Преимущества

• Высокая точность полировки UPC - минимизация потерь сигнала и отражений
• Безгалогенная оболочка повышает безопасность при аварийных ситуациях
• Стандарт OS2 гарантирует работу на больших расстояниях и высоких скоростях (до 100 Гбит/с и более)
• Устойчивость к механическому воздействию благодаря прочному компаунду
• Чёткая цветовая маркировка (жёлтый) исключает путаницу с многомодовыми кабелями

Ограничения применения

Шнур не предназначен для наружной прокладки - отсутствует защита от влаги, перепадов температур и УФ-излучения. Не используйте его в условиях постоянного движения, напряжения или частых изгибов (например, на мобильных платформах). Коннекторы SC не подходят для быстрого подключения/отключения в условиях высокой плотности - они требуют больше места, чем LC. Также не применяйте в средах с химически агрессивными веществами - материал компаунда не устойчив к растворителям и маслам.

Примеры использования

• Подключение SFP+ модуля к патч-панели в серверной комнате
• Соединение OLT и ONT в сети FTTH
• Интерконнект между коммутаторами в центре обработки данных
• Запитка оптических терминалов в медицинском оборудовании
• Локальные линии связи в образовательных и административных зданиях

Практические советы

• Перед подключением всегда проверяйте наличие защитных колпачков на коннекторах - они предохраняют от запыления и повреждения рабочей поверхности
• При прокладке не допускайте перегибов и скручивания - это увеличивает затухание сигнала
• Для тестирования используйте OTDR или лазерный источник - обычный световой тестер не покажет реальное качество соединения
• Артикул rnpc9dcucu3 - идеальный выбор для замены старых патч-кордов в существующих сетях, так как сохраняет все параметры совместимости
• Храните шнур в оригинальной упаковке или намотанным на катушку - не складывайте в виде “восьмёрки”
