Оптический коммутационный шнур Duplex ST-UPC/ST-UPC, 9/125 OS2, 1 м | RNPC9DSUSU1 DKC ДКС

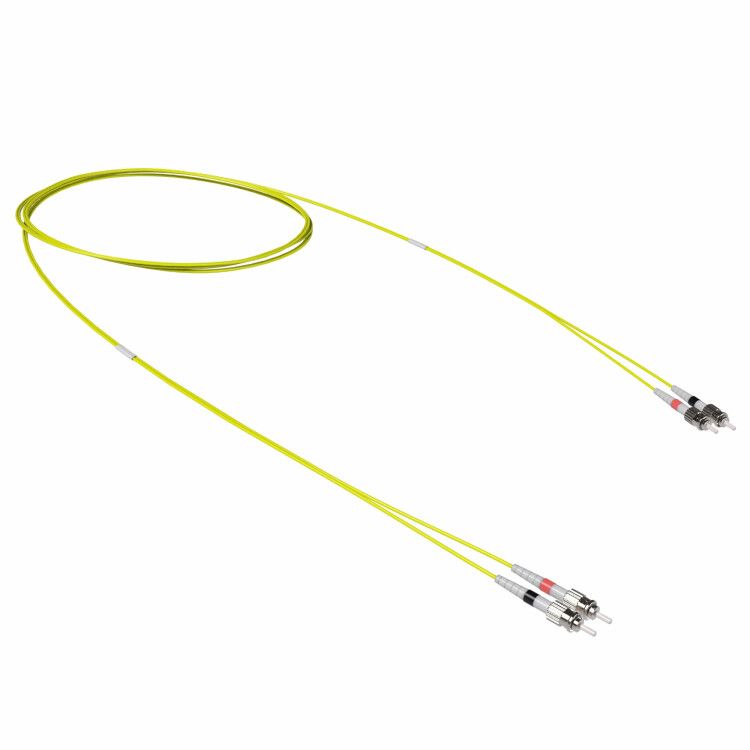

Оптический коммутационный шнур Duplex ST-UPC/ST-UPC, 9/125 OS2, 1 м LSZH от DKC IT - это надёжный одномодовый патч-корд для передачи сигналов на расстояния до нескольких километров. Шнур выполнен из малодымного безгалогенного материала, что делает его безопасным для установки в закрытых помещениях. Артикул rnpc9dsusu1 подходит для телекоммуникационных систем, сетей связи и оборудования с интерфейсами ST.

Назначение и область применения

Оптический коммутационный шнур Duplex ST-UPC/ST-UPC используется для соединения активного оборудования - например, коммутаторов, маршрутизаторов, оптических терминалов - между собой или с пассивными элементами сети. Подходит для построения локальных сетей, систем видеонаблюдения, передачи данных в центрах обработки информации и на объектах с высокими требованиями к безопасности. Благодаря типу волокна OS2 и длине 1 метр, шнур эффективен в пределах одного этажа или стойки.

Технические характеристики

• Тип волокна: OS2 - одномодовое, оптимизировано для работы на длинах волн 1310 и 1550 нм, поддерживает передачу на расстояние до 10–20 км.
• Количество волокон: 2 (дуплекс) - два отдельных световода для передачи и приёма сигнала одновременно.
• Разъёмы: ST-ST - круглые поворотные коннекторы с фиксацией защёлкой, совместимы с большинством старых и средних систем передачи данных.
• Полировка: UPC - улучшенная плоская полировка, обеспечивает низкий уровень потерь (менее 0.3 дБ) и хорошую повторяемость соединений.
• Длина: 1 метр - идеальна для внутреннего соединения в стойках, патч-панелях, серверных зонах.
• Оболочка кабеля: LSZH (Low Smoke Zero Halogen) - малодымный, безгалогенный материал, не выделяет токсичных газов при нагреве или возгорании.
• Цвет оболочки: жёлтый - стандартизированный цвет для одномодовых волокон, позволяет легко отличить от многомодовых (оранжевых).
• Стандарты: EN 60754-1/2 - соответствие нормам по низкой токсичности продуктов горения.

Совместимость и монтаж

Шнур Duplex ST-UPC/ST-UPC совместим с любым оборудованием, имеющим порты типа ST. Коннекторы ST имеют механическую фиксацию - необходимо повернуть колпачок на ¼ оборота после вставки. Убедитесь, что адаптеры на патч-панели также поддерживают ST. Кабель не предназначен для прокладки под давлением, вблизи острых кромок или с радиусом изгиба менее 10 см. Монтаж допускается в стойках, каналах, кабельных трассах с соблюдением минимального радиуса изгиба.

Безопасность и стандарты

Использование оболочки LSZH делает шнур безопасным для помещений с ограниченной вентиляцией - офисов, медицинских учреждений, метро, тоннелей. Соответствие стандарту EN 60754-1/2 гарантирует, что при воздействии температур выше 80C материал не выделяет хлора, брома и других опасных веществ. Это особенно важно для систем, требующих сертификации по пожарной безопасности.

Преимущества

• Высокая точность полировки UPC снижает затухание сигнала и увеличивает срок службы соединений.
• Малодымный состав LSZH обеспечивает безопасную работу в плотных кабельных трассах и закрытых пространствах.
• Жёлтый цвет оболочки упрощает идентификацию в сложных сетях, где используются разные типы волокон.
• Стандартная длина 1 м минимизирует лишнюю длину кабеля, снижая риск перегибов и помех.

Ограничения применения

• Не предназначена для использования вне помещений - отсутствует защита от UV-излучения и влаги.
• Не подходит для подключения к устройствам с коннекторами SC, LC, FC - требуется переходник.
• АPC-версия указана в характеристиках, однако в данном случае применена полировка UPC - значит, нельзя использовать этот шнур там, где требуется APC (зелёный разъём), так как это вызовет значительные потери сигнала.
• Не рассчитан на частые подключения/отключения более 500 раз - длительная эксплуатация может привести к износу контактов.

Примеры использования

• Подключение оптического модуля SFP в коммутаторе к патч-панели в серверной комнате.
• Связь между двумя оптическими терминалами в системе видеонаблюдения внутри здания.
• Переподключение каналов в распределительном щите на предприятии с использованием существующих ST-портов.

Практические советы

• Перед подключением всегда проверяйте направление передачи - один конец шнура отправляет сигнал, второй принимает; менять местами не имеет смысла.
• Не забудьте закрывать защитные колпачки на свободных коннекторах - пыль и грязь на торцах волокна могут полностью нарушить связь.
• Учитывайте посадочные размеры: разъёмы ST имеют диаметр около 2,5 мм - убедитесь, что адаптеры и панели подходят именно под них.
• Для долговечности не перегибайте кабель под углом меньше 30° - это может повредить световод внутри.
• Этот шнур - часть серии RAM telecom от DKC - выбирайте аналогичные продукты этой серии для единообразия системы и совместимости.
