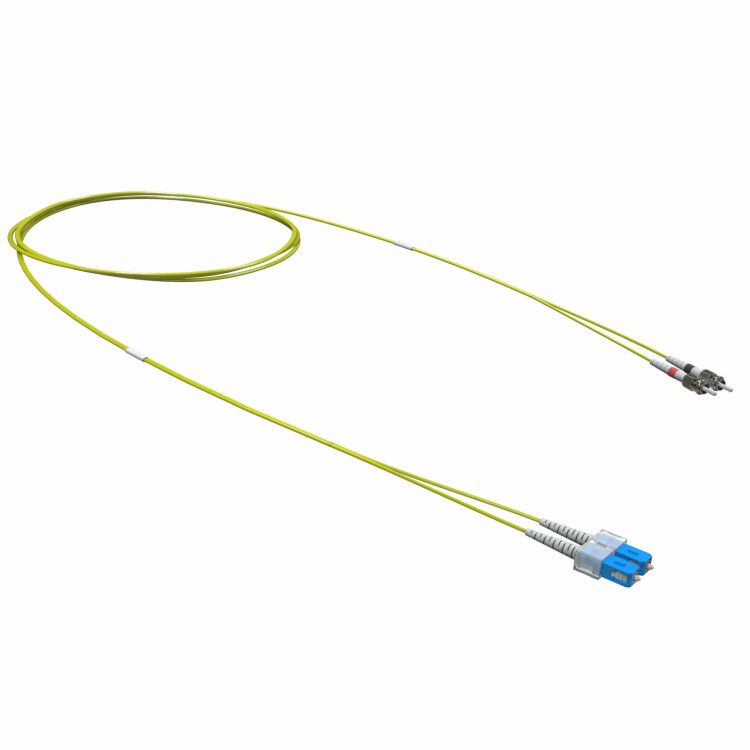

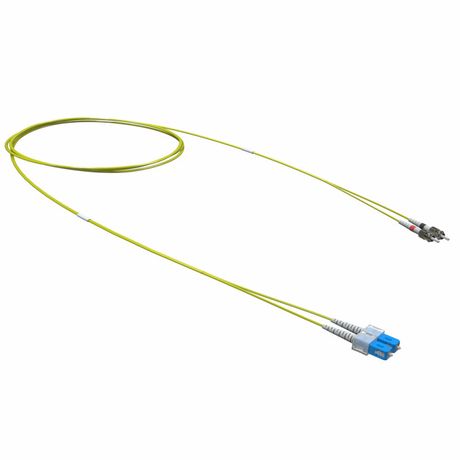

Оптический коммутационный шнур переходной Duplex SC-UPC/ST-UPC, 9/125 OS2, 1 м | RNPC9DCUSU1 DKC ДКС

Оптический коммутационный шнур переходной Duplex SC-UPC/ST-UPC, 9/125 OS2, 1 м LSZH от DKC IT - это одножильный переходной патч-корд для соединения оборудования с разными типами разъёмов в волоконно-оптических сетях. Шнур выполнен на базе одномодового волокна OS2, имеет длину 1 метр и защищённую оболочку LSZH, что делает его подходящим для установки в помещениях с повышенными требованиями к пожарной безопасности.

Назначение и область применения

Шнур предназначен для передачи оптических сигналов между устройствами с разными типами разъёмов: SC и ST. Подходит для подключения активного оборудования - трансиверов, коммутаторов, маршрутизаторов - в локальных и магистральных оптоволоконных сетях. Часто используется в центрах обработки данных, телекоммуникационных узлах, системах видеонаблюдения и промышленных сетях, где требуется надёжная связь на расстояния до нескольких километров.

Технические характеристики

• Тип изделия: Патч-корд волоконно-оптический, дуплексный (2 волокна)
• Тип разъёмов: SC-UPC (на одном конце), ST-UPC (на другом)
• Категория волокна: OS2 (одномодовое, для длинных дистанций)
• Длина: 1 м
• Цвет оболочки: Жёлтый (стандарт для одномодового волокна)
• Материал оболочки: LSZH (Low Smoke Zero Halogen - мало дыма, без галогенов)
• Стандарт волокна: ITU-T G.652.D
• Тип полировки: UPC (Ultra Physical Contact - высокая точность контакта, низкая потеря сигнала)

Совместимость и монтаж

Шнур совместим с любым оборудованием, оснащённым портами SC или ST. Для подключения необходимо аккуратно вставить каждый разъём в соответствующий адаптер - SC и ST имеют разные формы корпуса и фиксацию. SC - защёлка типа push-pull, ST - винтовой зажим. Убедитесь, что разъёмы плотно зафиксированы, чтобы минимизировать потери сигнала. Не перегибайте кабель радиусом менее 30 мм - это может повредить волокно. Монтаж допускается в панелях, коробах и кабельных трассах с соблюдением минимального радиуса изгиба.

Безопасность и стандарты

Оболочка выполнена из материала LSZH, который при горении выделяет минимальное количество дыма и не содержит галогенов - это снижает риск отравления и коррозии оборудования в случае возгорания. Соответствует требованиям пожарной безопасности для помещений с людьми: офисов, серверных, метро, больниц. Волокно OS2 соответствует стандарту ITU-T G.652.D, обеспечивающему стабильную работу на длинах волн 1310 и 1550 нм.

Преимущества

• Переходной дизайн позволяет соединять устройства с разными типами разъёмов без дополнительных адаптеров
• Высокая точность полировки UPC обеспечивает низкие потери связи - менее 0.3 дБ на соединении
• LSZH-оболочка безопасна для закрытых помещений и систем с высокими требованиями к экологии
• Жёлтый цвет оболочки легко отличается от многомодовых кабелей (оранжевые), предотвращая ошибки при монтаже
• Одномодовое волокно OS2 поддерживает скорости до 100 Гбит/с и дальность до 80+ км

Ограничения применения

• Не предназначено для использования вне помещений - отсутствует защита от влаги и механических воздействий
• Работает только с одномодовым оборудованием; несовместим с многомодовыми системами (например, OM3/OM4)
• Длина 1 м ограничивает применение там, где требуются более длинные соединения - для этого нужны другие варианты
• Разъёмы ST не поддерживают быстроразъёмные системы - требуют ручной затяжки, что замедляет обслуживание

Примеры использования

• Подключение SFP-модуля с интерфейсом SC к старому коммутатору с портом ST
• Соединение оптического терминала в серверной с пассивной распределительной рамкой
• Интеграция в существующую сеть, где часть оборудования использует SC, а другая - ST
• Замена повреждённого кабеля в цепи, где невозможно заменить оборудование на одинаковые разъёмы

Практические советы

• Проверьте тип разъёмов на обоих концах оборудования перед заказом - SC и ST не взаимозаменяемы без переходника
• При хранении и транспортировке не скручивайте шнур - лучше использовать катушки или бухты
• Чистите разъёмы перед подключением специальными средствами - даже микроскопическая пыль вызывает потерю сигнала
• Учитывайте, что этот шнур - именно переходной. Если вам нужен постоянный кабель с двумя одинаковыми разъёмами - выбирайте SC-SC или ST-ST
• Артикул rnpc9dcusu1 - единственный идентификатор для заказа. Название и бренд DKC IT указывают на серию RAM telecom, которая гарантирует соответствие техническим нормам ЕЭС.
