Оптический коммутационный шнур переходной Duplex LC-UPC/FC-UPC, 9/125 OS2, 10 м | RNPC9DFULU10 DKC ДКС

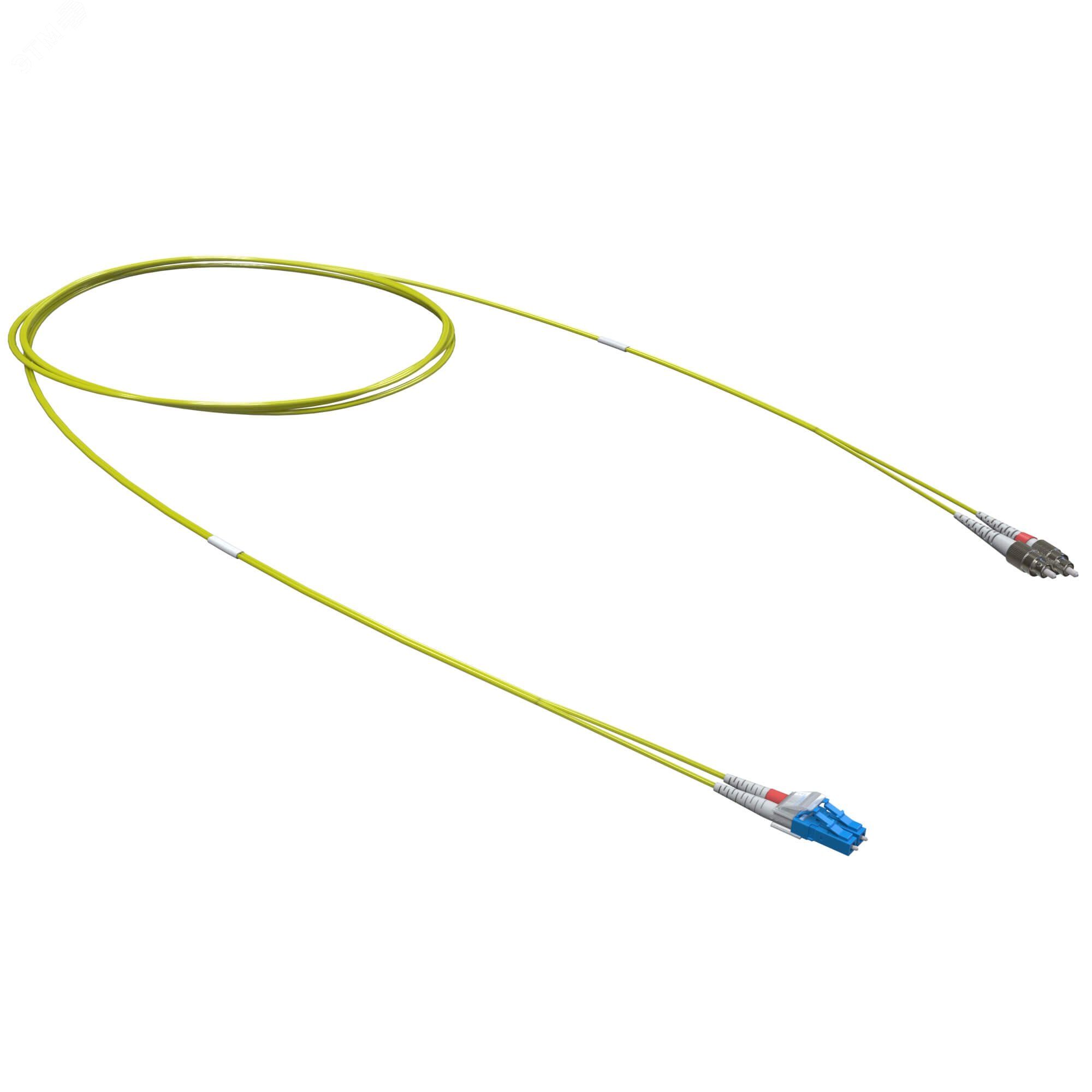

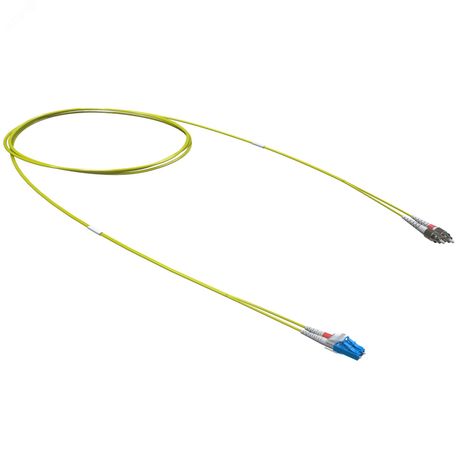

Оптический коммутационный шнур переходной Duplex LC-UPC/FC-UPC, 9/125 OS2, 10 м от DKC IT - это одномодовый патч-корд длиной 10 метров для соединения оборудования с разными типами разъёмов: FC на одном конце и LC на другом. Подходит для высокоточных сетей передачи данных, где важна стабильность сигнала и минимальные потери. Артикул rnpc9dfulu10 относится к серии RAM telecom.

Назначение и область применения

Шнур предназначен для подключения оптоволоконного оборудования между устройствами с разными типами разъёмов - например, между сервером с интерфейсом LC и распределительным щитком с разъёмом FC. Применяется в телекоммуникационных сетях, центрах обработки данных, системах видеонаблюдения и на объектах с требовательными требованиями к качеству связи. Благодаря использованию одномодового волокна OS2 обеспечивает передачу сигналов на большие расстояния до 10–40 км без усилителей.

Технические характеристики

• Тип изделия: патч-корд волоконно-оптический, дуплексный (двухволоконный)
• Тип разъёмов: FC-UPC на одном конце, LC-UPC на другом
• Категория волокна: OS2 (одномодовое, для длинных дистанций)
• Число волокон: 2 (по одному на каждый канал передачи)
• Длина: 10 м
• Цвет оболочки: жёлтый (стандарт для одномодового волокна)
• Тип полировки: UPC - улучшенная плоская полировка, снижает отражения и потери сигнала
• Материал оболочки: безгалогенный, малодымный компаунд - безопасен при возгорании, не выделяет токсичных газов
• APC-версия: да - указано как “Да”, однако в описании указан тип полировки UPC; возможна ошибка в данных - APC предполагает угловую полировку, что противоречит UPC. Убедитесь, что требуется именно UPC, а не APC.

Совместимость и монтаж

Шнур совместим с любым оборудованием, поддерживающим стандартные разъёмы FC и LC. Для установки достаточно подключить один конец к порту устройства с FC-интерфейсом (например, оптический коммутатор или модуль передачи), второй - к устройству с LC-портом (сервер, SFP-модуль, медиаконвертер). Не допускается перегибать кабель радиусом менее 30 мм - это повредит световод внутри. Перед подключением всегда проверяйте чистоту торцов разъёмов - грязь вызывает значительные потери сигнала.

Безопасность и стандарты

Оболочка выполнена из материала, соответствующего нормам RoHS и IEC 60754-1/2 - материал не содержит галогенов и не выделяет едких паров при нагреве. Одномодовое волокно OS2 соответствует рекомендациям ITU-T G.652.D - гарантирует стабильную работу в сетях с высокой скоростью передачи данных. Наличие UPC-полировки соответствует стандарту IEC 61755-3.

Преимущества

• Универсальность: позволяет связывать оборудование с разными типами разъёмов без адаптеров
• Низкие потери сигнала благодаря UPC-полировке и качественному одномодовому волокну OS2
• Безопасность при пожаре: безгалогенная оболочка снижает риск распространения огня и токсичности дыма
• Стандартный цвет жёлтой оболочки - легко отличается от многомодовых кабелей (оранжевых)
• Изготовлен в рамках серийной линейки RAM telecom - известной надёжностью в профессиональных сетях

Ограничения применения

• Не предназначены для работы с APC-разъёмами - UPC и APC несовместимы физически и оптически
• Не следует использовать в условиях постоянного механического напряжения (натяжение, частые изгибы)
• Не подходят для подземной или наружной прокладки - отсутствует броня и UV-защита
• Риск неверной интерпретации данных: в характеристиках указано “APC-версия: Да”, хотя тип полировки - UPC. Это противоречие требует уточнения у производителя - возможно, это ошибка в спецификации.

Примеры использования

• Подключение SFP-модулей в сервере (LC) к оптическому распределительному щиту с FC-портами
• Связь между центральным офисом и удалённым узлом через оптическую магистраль
• Настройка системы видеонаблюдения с камерами, использующими FC-выходы, и NVR с LC-входами
• Тестирование и диагностика оптических линий в лаборатории или на объекте

Практические советы

• Перед первым подключением протрите торцы обоих разъёмов специальной салфеткой и спиртом - даже микроскопическая пыль снижает мощность сигнала
• При прокладке кабеля соблюдайте радиус изгиба не менее 30 мм - меньший радиус может повредить волокно
• Не путайте этот шнур с многомодовым (OM3/OM4): он имеет жёлтую оболочку, тогда как многомодовые - оранжевые
• Если ваше оборудование требует APC-полировки (зелёный колпачок), этот шнур не подойдёт - выбирайте версию с APC вместо UPC
• Артикул rnpc9dfulu10 - единственный в серии RAM telecom с таким сочетанием FC-LC и длиной 10 м; другие длины или типы полировки имеют другие артикулы
