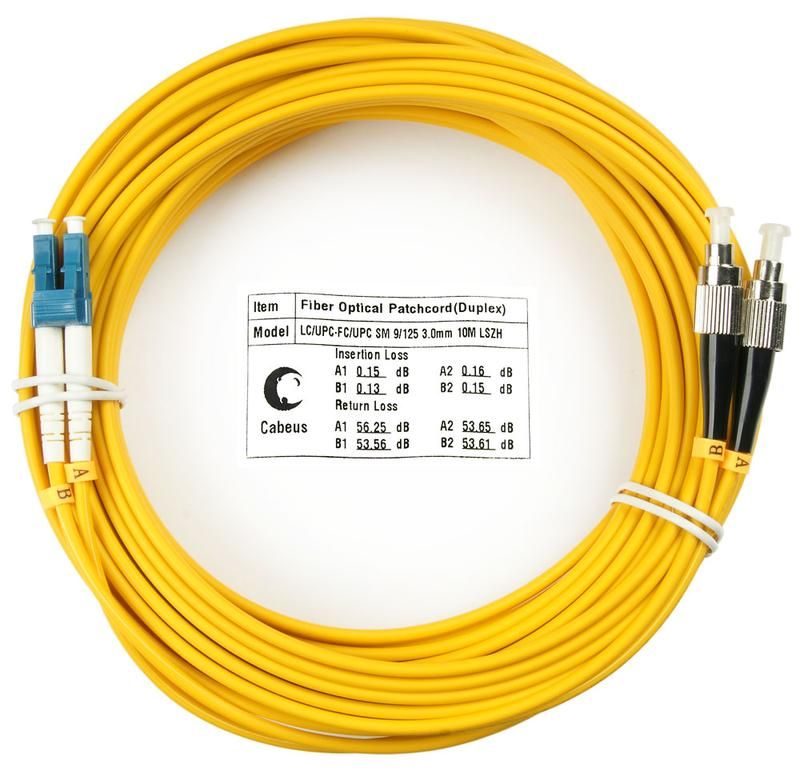

Шнур оптический FOP(d)-9-LC-FC-10m duplex LC-FC 9/125см 10м LSZH Cabeus 7509c

Шнур оптический duplex LC-FC 9/125 sm 10м LSZH от Cabeus - это двухволоконный патч-корд для передачи сигналов на большие расстояния в сетях связи. Подходит для подключения серверов, коммутаторов и других устройств в оптических распределительных системах.

Назначение и область применения

Шнур оптический duplex LC-FC 9/125 sm 10м LSZH используется для создания временных или постоянных соединений между активным оборудованием - например, между оптическим трансивером с интерфейсом LC и patch panel с разъёмом FC. Применяется в телекоммуникационных шкафах, оптических кроссах, центрах обработки данных и на трассах между зданиями. Благодаря одноволновому режиму (SM) и стандарту OS2, обеспечивает стабильную работу на расстояниях до 20 км и более.

Технические характеристики

• Тип волокна: OS2 - одноволновое (single-mode), оптимально для длинных дистанций
• Количество волокон: 2 (duplex) - два независимых канала для передачи и приёма
• Размер волокна: 9/125 мкм - стандартный для single-mode
• Длина: 10 метров
• Тип разъёмов: LC слева, FC справа - совместим с большинством современных и старых оптических платформ
• Оболочка кабеля: LSZH (Low Smoke Zero Halogen) - при горении не выделяет токсичных газов и мало дыма
• Цвет жилы: желтый - указывает на тип волокна SM (single-mode)
• Буферное покрытие: 3 мм - защищает волокна от механических повреждений

Совместимость и монтаж

Шнур оптический duplex LC-FC 9/125 sm 10м LSZH совместим с любым оборудованием, имеющим порты LC или FC. Коннектор LC - малогабаритный, часто встречается на SFP/SFP+ модулях. FC - винтовой фиксатор, надёжно закрепляется в патч-панелях и кроссах. Монтаж требует осторожности: не перегибайте кабель радиусом менее 30 мм, не затягивайте фиксаторы слишком сильно - это может повредить волокно. Перед подключением проверьте наличие маркировки полярности - она позволяет правильно ориентировать передачу и приём сигнала.

Безопасность и стандарты

Изготовлен в соответствии с требованиями к материалам для помещений с высокими нормами пожарной безопасности. Оболочка LSZH соответствует стандартам IEC 60754-1 и IEC 61034-2 - не содержит галогенов, что снижает риск коррозии контактов и опасность при возгорании. Произведён в рамках системы контроля качества Cabeus, каждый экземпляр прошёл тестирование на потери на передачу и целостность волокна.

Преимущества

• Высокая точность сборки - минимальные потери сигнала на стыках
• Маркировка полярности - исключает ошибки при подключении
• LSZH-оболочка - безопасна для установки в закрытых помещениях, офисах, медицинских учреждениях
• Стандартная цветовая кодировка (жёлтый) - быстрая визуальная идентификация типа волокна
• Индивидуальная упаковка - сохраняет чистоту коннекторов до момента монтажа

Ограничения применения

Не предназначен для использования вне помещений без дополнительной защиты - внешняя среда (влага, УФ, температурные колебания) может повредить оболочку. Не рекомендуется применять в качестве основного кабеля для прокладки по трассам - он рассчитан на внутреннюю коммутацию. Нельзя использовать с многомодовым оборудованием (MMF) - несовместимость по диаметру ядра вызовет значительные потери сигнала.

Примеры использования

• Подключение SFP-модуля с LC-коннектором к оптическому кроссу с FC-портами
• Связь между маршрутизатором и распределительной рамкой в ЦОД
• Переход от нового оборудования (LC) к существующей инфраструктуре (FC)
• Временные соединения при диагностике сети

Практические советы

• Перед подключением всегда снимите защитные колпачки с коннекторов - они предохраняют от пыли и царапин
• Проверяйте соответствие длины - 10 метров достаточно для внутришкафовой коммутации, но недостаточно для межэтажных связей
• Учитывайте посадочные размеры: FC требует больше места вокруг порта, чем LC - планируйте свободное пространство
• Не используйте этот патч-корд в составе сплиттерных решений - он не предназначен для деления сигнала
• Храните в оригинальной упаковке до монтажа - даже микроскопическая пыль на коннекторах снижает качество связи
