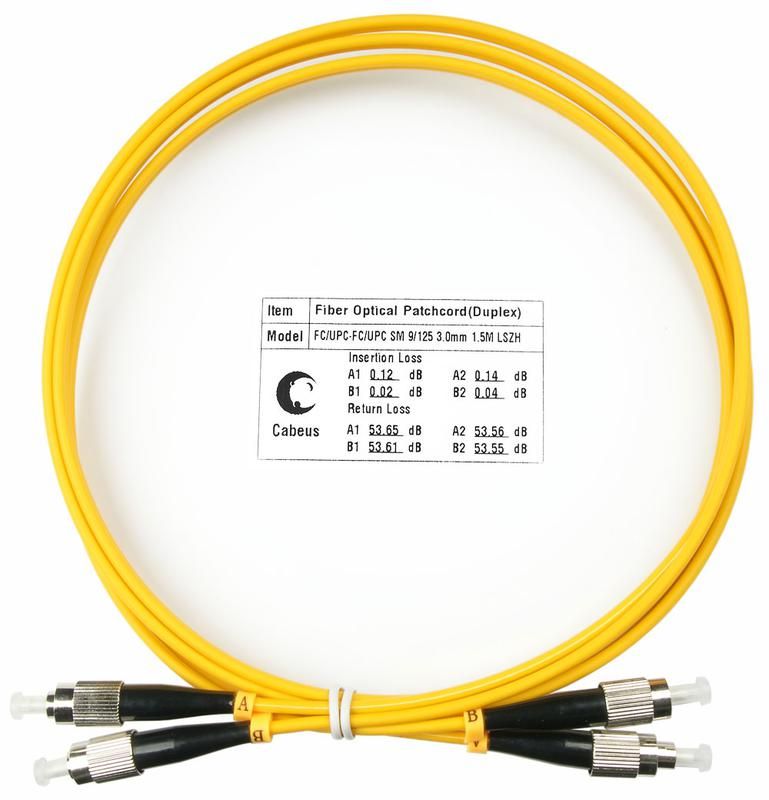

Шнур оптический duplex FC-FC FOP(d)-9-FC-FC-1.5м 9/125см 1.5м LSZH Cabeus 7488c FOP(d)-9-FC-FC-1,5m

Шнур оптический duplex FC-FC 9/125 sm 1,5м LSZH от Cabeus - это двухволоконный патч-корд для передачи сигналов на расстояния до нескольких километров в сетях FTTx, центрах обработки данных и телекоммуникационных шкафах. Артикул fop(d)-9-fc-fc-1,5m соответствует стандарту G.652.D и предназначен для работы с одноволновым режимом.

Назначение и область применения

Шнур оптический duplex FC-FC 9/125 sm 1,5м LSZH используется для соединения активного оборудования - оптических терминалов, коммутаторов, трансиверов, модулей WDM. Применяется внутри распределительных щитов, оптических кроссов, серверных стоек и точек доступа. Подходит для построения высокоскоростных сетей связи, где требуется надёжная и помехоустойчивая передача данных.

Технические характеристики

• Тип волокна: Single Mode (SM), 9/125 мкм - стандарт G.652.D, оптимизирован для длин волн 1310 и 1550 нм
• Количество волокон: 2 (duplex), каждое в буферной трубке 3 мм
• Длина: 1,5 метра
• Тип коннекторов: FC-FC (цельнометаллические, винтовые, с фиксацией вращением)
• Оболочка: LSZH (Low Smoke Zero Halogen) - малодымная, безгалогенная, безопасна при возгорании
• Маркировка полярности: есть - позволяет определить направление передачи сигнала (Tx/Rx)
• Рабочая температура: -20C…+70C

Совместимость и монтаж

Коннекторы FC совместимы с большинством оптических платформ: OLT, ONT, SFP/SFP+, медиапреобразователи, тестовое оборудование. Монтаж выполняется путём подключения к портам с адаптерами FC. Учитывайте посадочный диаметр: FC требует плотного ввинчивания - не перетягивайте! Для предотвращения повреждений не допускайте резких изгибов радиусом менее 30 мм. Шнур не предназначен для установки в жёстких трассах - используйте его исключительно как гибкий переходник.

Безопасность и стандарты

Изоляция LSZH соответствует требованиям IEC 60754-1/2 и IEC 61034-2 - при горении выделяет минимальное количество дыма и не содержит токсичных галогенов. Произведён в соответствии с ISO/IEC 11801 и TIA-568. Все экземпляры проходят проверку потерь на затухание и отражение на заводе.

Преимущества

• Высокая стабильность соединения за счёт металлической муфты FC
• Устойчивость к внешним помехам - оптика не реагирует на ЭМИ
• LSZH-оболочка снижает риск распространения пламени в закрытых помещениях
• Чёткая маркировка полярности ускоряет диагностику и обслуживание
• Индивидуальная упаковка сохраняет чистоту коннекторов до момента подключения

Ограничения применения

• Не предназначена для прокладки в земле, воздухе или на открытых участках - отсутствует броня и UV-защита
• Не рекомендуется использовать в средах с постоянным механическим напряжением (например, в движущихся кабельных каналах)
• FC-коннекторы чувствительны к загрязнению - запрещено подключение без проверки чистоты торцевой поверхности
• Не подходит для многомодовой системы - волокно 9/125 работает только с одноволновым режимом

Примеры использования

• Подключение OLT к оптическому кроссу в сети GPON
• Соединение SFP-модуля с patch panel в серверной комнате
• Переподключение каналов в телекоммуникационном шкафу при замене оборудования
• Лабораторные испытания оптических устройств с использованием OTDR

Практические советы

• Перед подключением всегда осматривайте торец коннектора через микроскоп - даже мелкая пыль вызывает потерю сигнала
• Храните шнур в оригинальной упаковке до момента монтажа
• Не скручивайте и не перегибайте патч-корд - особенно опасны острые углы около 90°
• При сборке в шкафу оставьте свободный провис - минимум 10–15 см - чтобы избежать натяжения
• Артикул fop(d)-9-fc-fc-1,5m от Cabeus идеально сочетается с другими продуктами серии Cabeus OptiLine - для унификации системы используйте один производитель.
