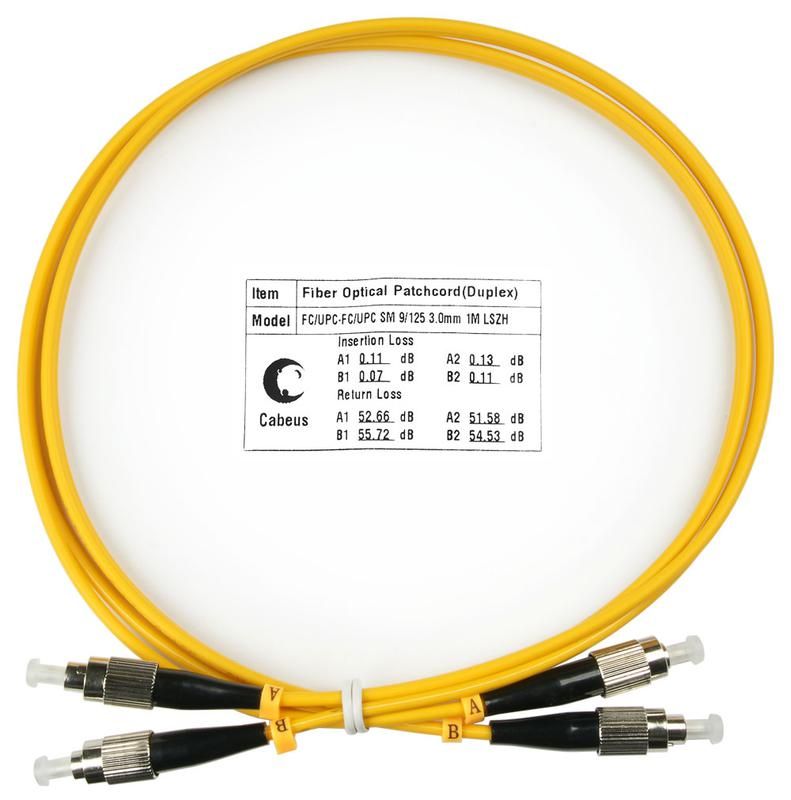

Шнур оптический duplex FC-FC 9/125 FOP(d)-9-FC-FC-1м см 1м LSZH Cabeus 7490c FOP(d)-9-FC-FC-1m

Шнур оптический duplex FC-FC 9/125 sm 1м LSZH FOP(d)-9 от Cabeus - это двухволоконный патч-корд для передачи сигналов на расстоянии до нескольких километров в сетях с одноволновым режимом работы. Применяется для подключения серверов, коммутаторов и других устройств в оптических распределительных системах.

Назначение и область применения

Шнур оптический duplex FC-FC 9/125 sm 1м LSZH FOP(d)-9 предназначен для создания временного или постоянного соединения между активным оборудованием - например, между оптическим трансивером и оптическим кроссом. Подходит для использования в телекоммуникационных шкафах, центрах обработки данных, на объектах связи и промышленных сетях. Благодаря использованию многомодового волокна 9/125, он работает в одноволновом режиме (SMF) и обеспечивает высокую стабильность сигнала даже при длинных трассах.

Технические характеристики

• Тип волокна: Single Mode (SM), 9/125 мкм
• Количество волокон: 2 (duplex)
• Длина: 1 метр
• Тип коннекторов: FC–FC (оба конца)
• Оболочка кабеля: LSZH (низкое выделение дыма и газов при горении)
• Диаметр буферного покрытия: 3 мм
• Маркировка полярности: есть (позволяет определить направление передачи сигнала)

Совместимость и монтаж

Коннекторы FC стандарта PC/UPC совместимы с большинством оптических портов промышленного и телекоммуникационного оборудования. Для подключения требуется аккуратная фиксация - FC-коннекторы имеют винтовой механизм зажима, который необходимо закручивать рукой до упора. Не допускается перегиб кабеля радиусом менее 30 мм. Установка возможна в любом положении, но рекомендуется избегать скручивания жилы. Шнур FOP(d)-9 легко вводится в панели и кроссы с предварительно установленными адаптерами FC.

Безопасность и стандарты

Изготовлен в соответствии с требованиями IEC 60794 и EN 50266. Оболочка LSZH соответствует нормам пожарной безопасности - при возгорании материал не выделяет токсичных газов и мало дымит, что делает шнур FOP(d)-9 безопасным для установки внутри помещений, особенно там, где важна эвакуационная доступность (например, в офисах, медицинских учреждениях, метро).

Преимущества

• Высокая точность сборки: каждый коннектор проверяется на потери затухания на заводе
• Устойчивость к механическому воздействию за счет прочного 3-мм буферного покрытия
• Чёткая маркировка полярности снижает риск ошибок при подключении
• LSZH-оболочка позволяет использовать шнур FOP(d)-9 в помещениях с ограниченной вентиляцией
• Индивидуальная упаковка сохраняет целостность коннекторов до момента монтажа

Ограничения применения

• Не предназначена для внешней прокладки - отсутствует защита от UV-излучения и влаги
• Работает только в одноволновом режиме; несовместим с многомодовыми системами (62,5/125 или 50/125)
• Не следует применять в средах с частыми вибрациями без дополнительной фиксации
• Запрещено использование с коннекторами APC - FC-коннекторы этого шнура имеют плоскую поверхность (PC/UPC)

Примеры использования

• Подключение SFP+ модулей в коммутаторах Cisco, Huawei к оптическому кроссу
• Соединение между ODF-панелью и оптическим терминалом в базовой станции
• Локальное соединение в шкафах управления промышленных автоматизированных систем
• Передача сигнала от лазерного передатчика к фотоприёмнику в системах видеонаблюдения с оптическим каналом

Практические советы

• Перед подключением всегда проверяйте наличие защиты на коннекторах - снимите колпачки только перед монтажом
• При прокладке используйте кабельные канальники, чтобы избежать случайного перегиба
• Проверьте маркировку полярности: если оборудование требует строгого соблюдения TX/RX, убедитесь, что цветовая или буквенно-цифровая метка совпадает с планом сети
• Для долгосрочного использования в шкафах рекомендуется фиксировать шнур FOP(d)-9 с помощью хомутов, чтобы нагрузка не передавалась на коннекторы
• Не используйте этот шнур в качестве замены для патч-кордов с LC или SC - тип коннектора FC требует специальных адаптеров
