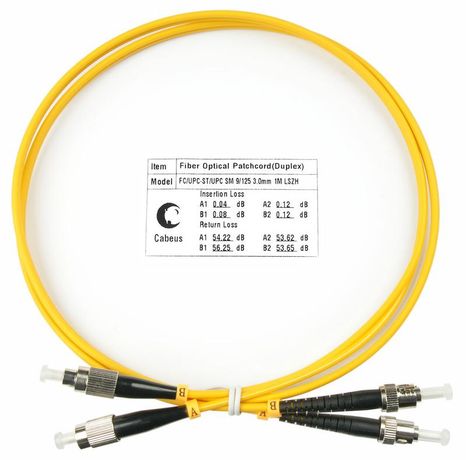

Шнур оптический FOP(d)-9-FC-ST-1m duplex FC-ST 9/125 sm 1м LSZH Cabeus 7499c

Шнур оптический duplex FC-ST 9/125 sm 1м LSZH от Cabeus - это двухволоконный патч-корд с коннекторами FC на одном конце и ST на другом, предназначенный для передачи сигналов в одномодовых оптоволоконных сетях. Изделие выполнено из кабеля с низким выделением газов (LSZH), что делает его безопасным для установки в закрытых помещениях. Артикул fop(d)-9-fc-st-1m соответствует требованиям OS2 и идеально подходит для связи между оборудованием и распределительными щитами.

Назначение и область применения

Шнур оптический duplex FC-ST 9/125 sm 1м LSZH используется для временного или постоянного соединения оптического оборудования: маршрутизаторов, коммутаторов, трансиверов, оптических кроссов и терминалов. Применяется в телекоммуникациях, центрах обработки данных, системах видеонаблюдения и промышленной автоматизации. Подходит для монтажа внутри помещений, где важна безопасность при возгорании - например, в серверных, офисах, производственных зонах.

Технические характеристики

• Тип волокна: одномодовое 9/125 мкм (стандарт OS2) - обеспечивает передачу сигнала на большие расстояния до 10–80 км без усиления
• Количество волокон: 2 (duplex) - позволяет одновременно передавать и принимать данные
• Тип разъемов: FC (цанговый) на одном конце, ST (штыревой) на другом - совместимы с большинством промышленных и телеком-устройств
• Длина: 1 метр - оптимальна для внутренней коммутации в шкафах и на панелях
• Тип кабеля: сдвоенный - два волокна в единой оболочке, упрощает прокладку и управление
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов и мало дымит при нагреве
• Цвет: желтый - стандартизированный цвет для одномодовых волокон, отличает от многомодовых (оранжевых)
• Маркировка полярности: есть - позволяет легко определить направление передачи сигнала (Tx/Rx)

Совместимость и монтаж

Шнур оптический duplex FC-ST 9/125 sm 1м LSZH совместим с любым оборудованием, имеющим порты FC или ST. Коннектор FC фиксируется поворотом цанги - требует осторожного затягивания. Коннектор ST использует штыревую защелку - надежен в вибрационных средах. Монтаж выполняется без инструментов: просто вставьте коннекторы в соответствующие порты до характерного щелчка. Убедитесь, что поверхности коннекторов чистые - грязь снижает качество связи. Не перегибайте кабель радиусом менее 30 мм - это может повредить волокно.

Безопасность и стандарты

Изделие соответствует требованиям к материалам с низким выделением газов (LSZH), что соответствует нормам безопасности для помещений с высокой плотностью людей и оборудования. Хотя явная сертификация по IEC 60794 или TIA-568 не указана, производитель Cabeus гарантирует соответствие международным стандартам качества сборки и тестирования. Каждый патч-корд проходит проверку потерь на затухание на заводе.

Преимущества

• Универсальное сочетание разъемов FC-ST - решает проблему несовпадения интерфейсов между старым и новым оборудованием
• LSZH-оболочка - безопасна для установки в жилых, административных и промышленных объектах
• Чёткая маркировка полярности - исключает ошибки при подключении Tx/Rx
• Желтый цвет - сразу видно, что это одномодовый кабель, предотвращает путаницу с многомодовым
• Индивидуальная упаковка - сохраняет чистоту коннекторов до момента монтажа

Ограничения применения

• Не предназначен для внешней прокладки - отсутствует защита от УФ-излучения и механических нагрузок
• Не использовать в условиях постоянного изгиба или трения - риск повреждения волокна
• Работает только с одномодовым оборудованием - несовместим с многомодовыми трансиверами (например, 50/125)
• Длина 1 м слишком мала для магистральных связей - подходит только для локальной коммутации

Примеры использования

• Подключение оптического модуля SFP+ в коммутаторе Cisco к оптическому кроссу с разъёмом ST
• Связь между сервером с FC-портом и устройством хранения данных с ST-интерфейсом
• Временное подключение диагностического оборудования к сети в центре обработки данных
• Заполнение свободного слота в оптическом распределительном шкафу при реконструкции сети

Практические советы

• Перед подключением всегда осматривайте коннекторы через увеличительное стекло - даже микроскопическая пыль вызывает потерю сигнала
• Используйте защитные колпачки, когда шнур не подключен - они предохраняют от загрязнения
• При замене патч-корда учитывайте тип разъемов на обоих концах: FC-ST ≠ SC-LC
• Для долгосрочных установок лучше выбирать более длинные версии (3–5 м), чтобы избежать натяжения
• Артикул fop(d)-9-fc-st-1m от Cabeus - хороший выбор, если вам нужен надёжный, сертифицированный и безопасный патч-корд для внутренних сетей
