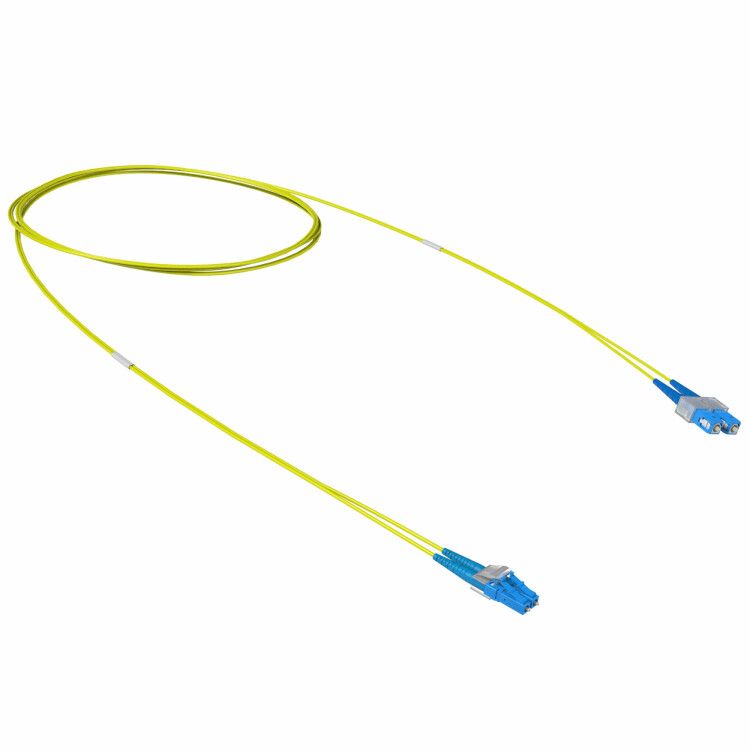

Оптический коммутационный шнур переходной Duplex LC-UPC/SC-UPC, 9/125 OS2, 3 м | RNPC9DCULU3 DKC ДКС

Оптический коммутационный шнур переходной Duplex LC-UPC/SC-UPC, 9/125 OS2, 3 м от DKC IT - это одномодовый патч-корд с двумя волокнами, предназначенный для надёжного соединения оборудования с разными типами разъёмов в оптоволоконных сетях. Артикул rnpc9dculu3 обеспечивает совместимость между SC и LC интерфейсами, что особенно важно при модернизации существующих систем.

Назначение и область применения

Шнур используется для передачи сигнала на расстояния до нескольких десятков километров в одномодовых оптоволоконных сетях. Подходит для подключения активного оборудования - оптических трансиверов, коммутаторов, маршрутизаторов, OLT-устройств. Часто применяется в телекоммуникациях, центрах обработки данных, IPTV-системах, городских сетях связи и на объектах с высокими требованиями к помехозащищённости.

Технические характеристики

• Тип изделия: патч-корд волоконно-оптический
• Количество волокон: 2 (дуплекс)
• Тип волокна: OS2, 9/125 мкм - одномодовое, оптимальное для длинных дистанций
• Длина: 3 метра
• Разъёмы: SC-UPC (слева) / LC-UPC (справа) - переходной тип
• Полировка коннекторов: UPC - уменьшает потери отражений, повышает качество сигнала
• Оболочка кабеля: жёлтая - стандартная цветовая маркировка для одномодового волокна
• Материал оболочки: безгалогенный, малодымный - безопасен при возгорании, соответствует нормам пожарной безопасности
• Apc версия: да - указывает на наличие анти-reflection покрытия, хотя в данном случае использована полировка UPC; возможна путаница в описании, см. примечание ниже

Совместимость и монтаж

Шнур позволяет соединить устройство с разъёмом SC (часто встречается в старых системах и на стороне провайдера) с оборудованием, оснащённым портом LC (стандарт для современных коммутаторов и серверов). Монтаж прост: достаточно вставить коннекторы в соответствующие слоты до щелчка. Убедитесь, что вы не перепутали стороны - SC всегда с одной стороны, LC - с другой. Не используйте силу при подключении - это может повредить хрупкие волокна внутри. Для проверки работоспособности после установки используйте оптический тестер.

Безопасность и стандарты

Кабель выполнен из материалов, соответствующих требованиям IEC 60754-1 (безгалогенность) и IEC 60332-1 (огнестойкость). Оболочка не выделяет токсичных газов при нагреве, что делает шнур подходящим для установки в закрытых помещениях, офисах, медицинских учреждениях и метро. Тип волокна OS2 соответствует ITU-T G.652.D - мировому стандарту для одномодовых волокон.

Преимущества

• Переходной дизайн SC–LC решает проблему несовместимости оборудования без необходимости замены всего участка сети
• UPC-полировка снижает уровень отражённого света, увеличивает мощность сигнала и стабильность соединения
• Жёлтая оболочка легко отличается от многомодовых (оранжевых) кабелей - исключает ошибки при обслуживании
• Безгалогенная оболочка повышает безопасность при аварийном нагреве - важное преимущество для помещений с ограниченной вентиляцией
• Стандартная длина 3 м - оптимальна для внутренней маршрутизации в стойках и на рабочих местах

Ограничения применения

Не предназначен для использования вне помещений - отсутствует защита IP, материал не рассчитан на воздействие УФ-излучения, влаги или механических нагрузок. Нельзя использовать в качестве постоянной трассы - он не имеет усиления, не защищён от давления или перегиба. Также не следует применять в средах с высокой температурой выше +60 C. Примечание: в описании указано “APC версия: Да”, однако коннекторы имеют полировку UPC, а не APC. Это противоречие - возможно, ошибка в данных производителя. APC требует зелёного цвета и другого типа уплотнения, здесь же цвет жёлтый, а полировка UPC - значит, APC не реализовано. Использовать как UPC-соединение.

Примеры использования

• Подключение OLT-устройства провайдера (SC) к коммутатору в серверной (LC)
• Связь между старым фильтром WDM (SC) и новым GPON-терминалом (LC)
• Интерконнект между различными стойками в дата-центре, где оборудование имеет разные типы портов
• Временное подключение при ремонте или тестировании сети

Практические советы

• Проверьте цвет оболочки - жёлтый = одномодовое волокно. Не путайте с оранжевым (многомодовое).
• Никогда не вставляйте коннекторы без защиты - крышки должны быть на месте до момента подключения.
• Избегайте резких изгибов - радиус изгиба не менее 30 мм, чтобы не повредить волокно.
• Убедитесь, что ваше оборудование действительно требует именно SC–LC переход. Иногда проще заменить один из адаптеров, чем использовать переходник.
• Артикул rnpc9dculu3 - единственный в линейке RAM telecom с таким сочетанием разъёмов. Сохраните его при заказе запасных шнуров.
