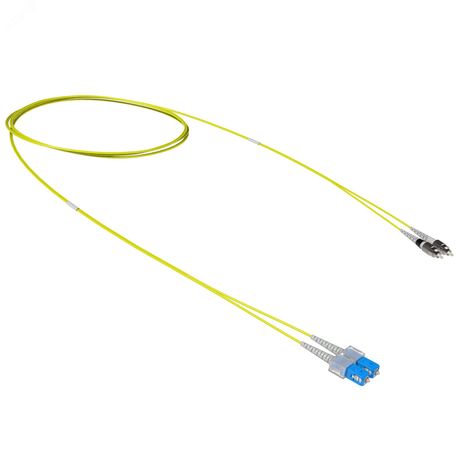

Оптический коммутационный шнур переходной Duplex SC-UPC/FC-UPC, 9/125 OS2, 1 м | RNPC9DCUFU1 DKC ДКС

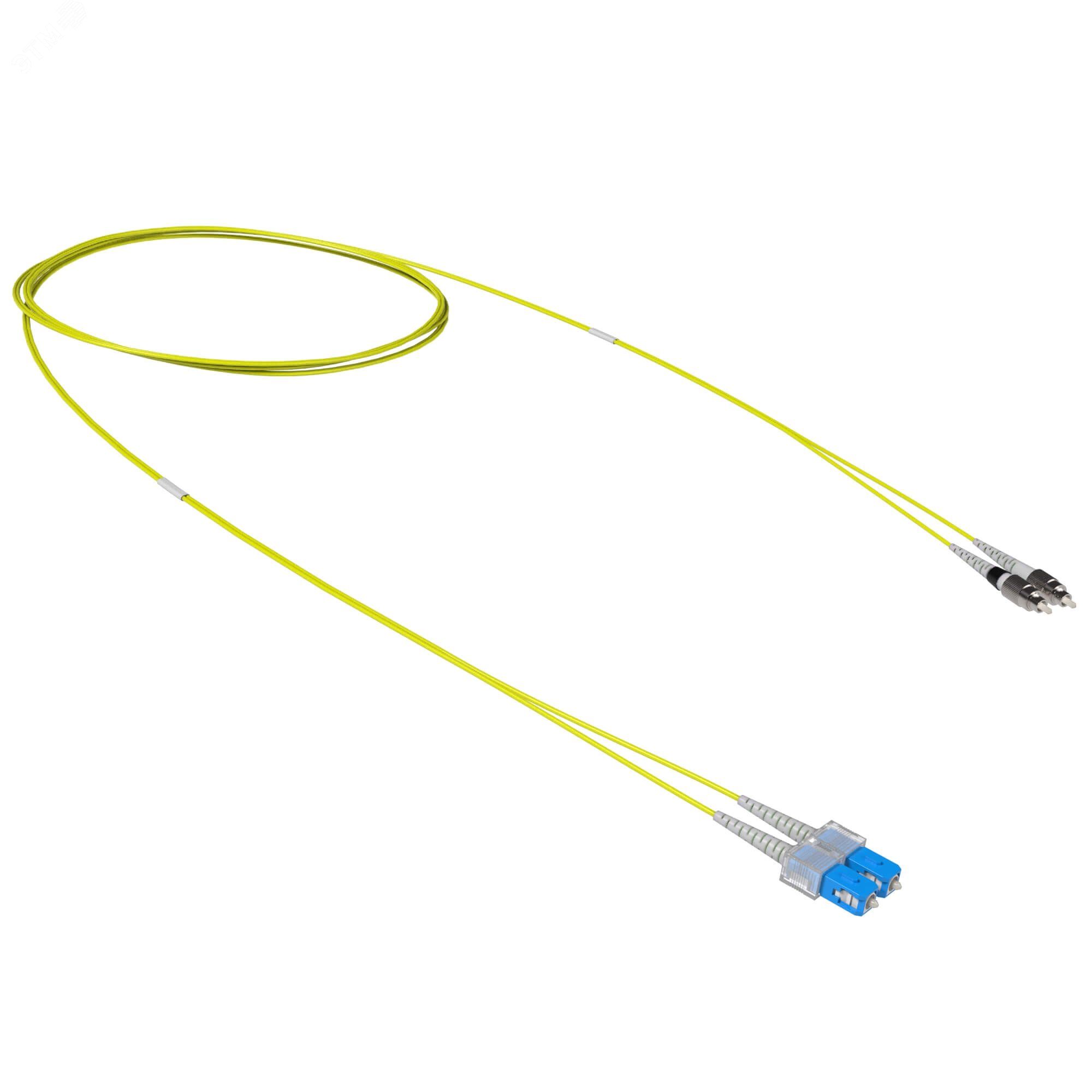

Оптический коммутационный шнур переходной Duplex SC-UPC/FC-UPC, 9/125 OS2, 1 м LSZH от DKC IT - это двухволоконный патч-корд для соединения оборудования с разными типами разъёмов в оптоволоконных сетях. Кабель выполнен из малодымного материала LSZH, подходит для внутренней прокладки в помещениях с повышенными требованиями к пожарной безопасности.

Назначение и область применения

Шнур предназначен для передачи световых сигналов между устройствами с интерфейсами SC и FC. Применяется в телекоммуникационных системах, центрах обработки данных, на объектах связи, где требуется надёжное и стабильное соединение. Подходит для монтажа в серверных, офисных и промышленных сетях. Особенно эффективен там, где используются разные стандарты разъёмов - например, когда один конец подключается к оборудованию с FC-портами, а другой - к плате с SC-разъёмами.

Технические характеристики

• Тип волокна: OS2 - одномодовое, оптимизировано для работы на длинах волн 1310 и 1550 нм, дальность до 20 км
• Количество волокон: 2 (дуплекс), каждое - 9/125 мкм
• Тип разъёмов: SC-APC на одном конце, FC-UPC на другом
• Тип полировки: SC - APC (зелёная фиксация), FC - UPC (синяя фиксация); APC снижает отражение сигнала, UPC обеспечивает хорошую связь без зазора
• Длина: 1 метр
• Оболочка кабеля: LSZH (Low Smoke Zero Halogen) - мало дымит и не выделяет галогены при горении
• Цвет: жёлтый - стандартный цвет для одномодовых волокон
• Стандарты: EN 60754-1/2 - соответствие требованиям к токсичности и дымообразованию при возгорании

Совместимость и монтаж

Шнур совместим с любым оборудованием, имеющим порты SC-APC или FC-UPC. Убедитесь, что адаптеры на вашем оборудовании точно соответствуют типу полировки - APC и UPC не взаимозаменяемы, так как имеют разную геометрию торца волокна. Монтаж выполняется путём простой вставки в порт; фиксация осуществляется защёлкой (SC) или винтом (FC). Не перегибайте кабель радиусом менее 30 мм - это может повредить волокно. Не используйте силу при подключении - при неправильном вводе можно повредить коннекторы.

Безопасность и стандарты

Кабель соответствует нормам EN 60754-1/2: при нагревании он не выделяет едких галогенных газов и образует минимальное количество дыма. Это делает его безопасным для установки в закрытых помещениях, особенно в местах с высокой плотностью оборудования - серверных, медицинских учреждениях, общественных зонах. Жёлтый цвет оболочки указывает на однорежимное волокно, что упрощает визуальную идентификацию при обслуживании сети.

Преимущества

• Переходной дизайн позволяет избежать использование дополнительных адаптеров и снижает потери сигнала
• LSZH-оболочка повышает пожарную безопасность и снижает риск распространения огня
• Использование APC на стороне SC минимизирует отражения - важно для чувствительных систем (например, GPON, RFoG)
• Высокая точность изготовления коннекторов гарантирует стабильную передачу сигнала даже при частых подключениях
• Короткая длина (1 м) идеально подходит для внутришкафного монтажа и подключения к патч-панелям

Ограничения применения

• Не предназначена для внешней прокладки - отсутствует броня и UV-защита
• Не работает с многомодовым оборудованием - волокно OS2 несовместимо с 50/125 или 62,5/125
• Разъём FC-UPC нельзя использовать вместо FC-APC - возможны значительные потери сигнала
• Не следует применять в условиях постоянного механического воздействия (вибрация, перетирание) без защиты в канале или гофре

Примеры использования

• Подключение OLT-оборудования с FC-выходом к распределительному щиту с SC-портами в FTTH-сети
• Межсерверное соединение в центре обработки данных, где одна сторона требует APC-полировку, а вторая - UPC
• Соединение оптического модуля с FC-коннектором и патч-панели с SC-разъёмом в телеком-стойке
• Локальное тестирование линий с использованием анализаторов, оснащённых разными типами портов

Практические советы

• Проверьте тип полировки перед покупкой: APC имеет зелёный корпус, UPC - синий или голубой. Перепутать их легко, но последствия - потеря сигнала до 20–30 dB
• При монтаже в шкафу оставляйте запас кабеля 10–15 см - это предотвращает натяжение при замене оборудования
• Не допускайте контакта торцов коннекторов с пылью или грязью - всегда используйте защитные колпачки при хранении
• Этот шнур - часть серии RAM telecom от DKC. Он сочетается с другими продуктами этой серии по качеству и цветовой маркировке
• Артикул rnpc9dcufu1 - уникальный идентификатор для заказа и документирования. Сохраняйте его при оформлении заявок и ведении реестра оборудования
