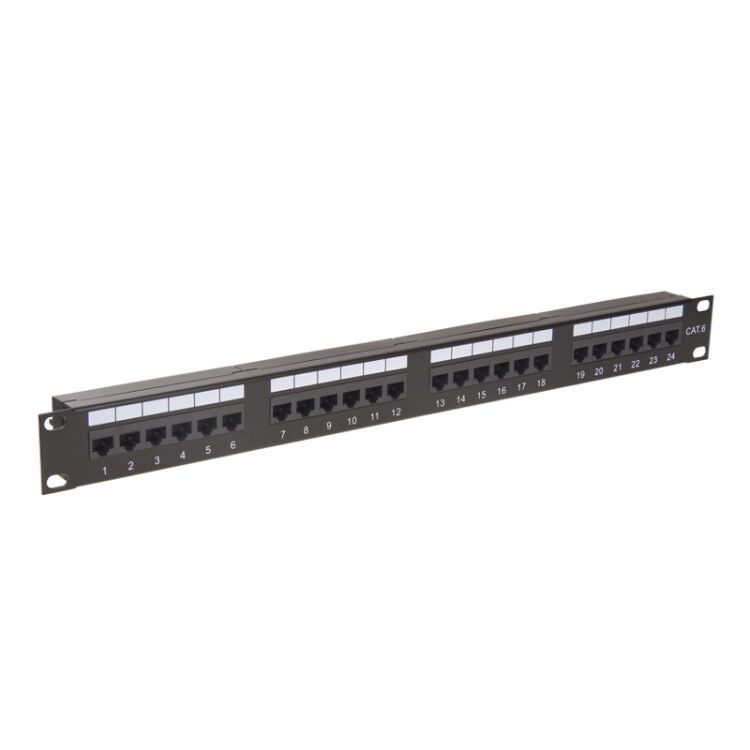

Панель коммутационная с кабельным органайзером 19", 1U, 24 порта, UTP, RJ-45, CAT 6 REXANT PRO | 02-0231 MEET

Панель коммутационная с кабельным органайзером 19 дюймов 1U 24 порта RJ-45 UTP CAT 6 от REXANT - компактное решение для организации и управления кабелями в стойках 19 дюймов. Артикул 02-0231 подходит для создания надежной структурированной кабельной системы в промышленных и жилищно-коммунальных объектах.

Назначение и область применения

Панель коммутационная используется для временного или постоянного подключения сетевых устройств через кабели UTP Cat.6. Она служит точкой распределения сигналов между активным оборудованием (маршрутизаторами, коммутаторами) и рабочими местами. Применяется в серверных помещениях, телекоммуникационных шкафах, системах видеонаблюдения, автоматизации производств и объектах ЖКХ, где требуется четкая организация кабельной трассы.

Технические характеристики

• Количество портов: 24 × RJ-45 (8P8C)
• Категория кабеля: UTP Cat.6 - обеспечивает передачу данных до 1 Гбит/с на расстоянии до 100 м
• Форм-фактор: 1U (высота 44,45 мм), монтаж в стойку 19 дюймов
• Тип подключаемых проводников: одножильные, 22–26 AWG
• Износостойкость: не менее 750 циклов подключения/отключения
• Усилие удержания разъема: 50 Н (не менее 1 минуты)
• Корпус: сталь 1,6 мм + ударопрочный ABS-пластик (UL-94V-0)
• IDC-модуль: поликарбонат (PC, UL-94V-0)
• Контакты разъемов: фосфористая бронза с золотым напылением 1,27 мкм поверх никеля 2,54 мкм
• IDC-контакты: фосфористая бронза с оловянным покрытием 2,54 мкм
• Печатная плата: двухслойный стеклотекстолит FR-4, 1,6 мм
• Кабельный органайзер: стальной, 1,6 мм - фиксирует и направляет кабели
• Цветовая маркировка: цветные метки на портах для быстрой идентификации каналов

Совместимость и монтаж

Панель совместима со всеми стандартными стойками 19 дюймов. Монтаж осуществляется с помощью крепежных уголков, входящих в комплект. Для подключения кабелей используются IDC-клеммы на задней стороне - достаточно зачистить жилы и закрепить их в специальные слоты с помощью обжимного инструмента. Кабели выводятся сверху или снизу, фиксируются встроенным органайзером. Подключение patch-cord’ов выполняется спереди - каждый порт имеет стандартный RJ-45 разъем. Убедитесь, что радиус изгиба кабеля не меньше 4× диаметра кабеля (обычно ≥ 30 мм).

Безопасность и стандарты

Панель соответствует требованиям TIA/EIA-568-B.2 и IEC 60603-7. Все пластиковые элементы имеют класс горючести UL-94V-0 - самозатухающие материалы. Металлический корпус обеспечивает экранирование от внешних помех. Компоненты рассчитаны на работу в температурном диапазоне от -10C до +60C. Электрическая безопасность гарантирована при соблюдении норм прокладки кабелей и отсутствии перегрузок.

Преимущества

• Встроенный стальной кабельный органайзер снижает риск повреждения кабелей и упрощает обслуживание
• Цветовая маркировка портов позволяет быстро определить назначение каждого канала без тестирования
• Золотое напыление на контактах обеспечивает долгий срок службы и стабильную передачу сигнала даже при частых подключениях
• Стальная основа и прочный ABS-корпус выдерживают механические нагрузки в условиях промышленной среды
• Полная совместимость с любыми патч-кордами и коммутаторами стандарта Cat.6

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, прямого попадания воды или пылевых сред без дополнительной защиты (IP-класс не указан)
• Не подходит для установки вне помещений - материал корпуса не рассчитан на UV-излучение и перепады температур выше +60C
• Не используйте многожильные кабели - поддерживаются только одножильные провода 22–26 AWG
• Не допускается использование с кабелями категории ниже Cat.5e - потеряется гарантия скорости 1 Гбит/с

Примеры использования

• Центральный коммутационный щит в офисе - подключение всех рабочих мест к маршрутизатору
• Шкаф управления на заводе - связь PLC, датчиков и HMI-терминалов
• Аварийный серверный шкаф в ЖКХ - обеспечение связи систем контроля доступа и видеонаблюдения
• Телефонная станция - распределение аналоговых и VoIP-линий

Практические советы

• Перед монтажом проверьте длину кабелей - они должны доходить до панели без натяжения
• Используйте обжимной инструмент с регулировкой усилия - некорректный обжим вызывает потери сигнала
• Обязательно промаркируйте каждый кабель с обоих концов - особенно важно при большом числе портов
• Не перегружайте органайзер - более 24 кабелей могут деформироваться и затруднять доступ к портам
• При замене оборудования сохраняйте цветовую схему - это сэкономит время при диагностике
• Проверяйте целостность контактов раз в 6–12 месяцев - окисление может возникнуть в запыленных помещениях
