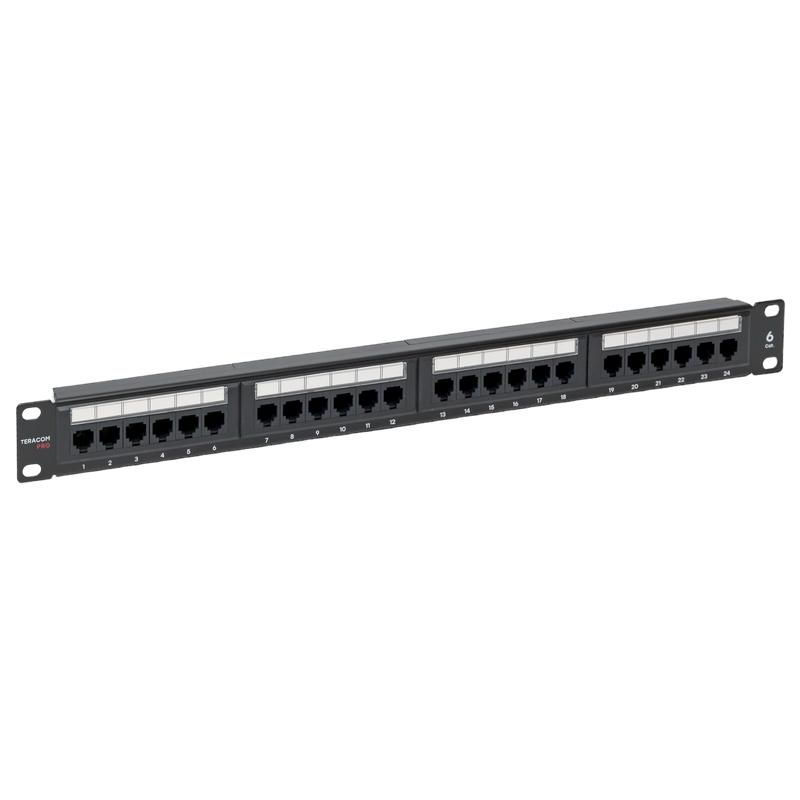

Патч-панель TERACOM PRO 19'' Cat.6 1U неэкранированная UTP 24 порта RJ-45 Dual IDC | TRP-PPNL-6UTP-1U24 EKF

Патч-панель TERACOM PRO, артикул trp-ppnl-6utp-1u24 - это компактное устройство для организации проводной сети в серверной стойке. Она позволяет надёжно завершить кабели категории Cat.6 и легко коммутировать их с оборудованием, сохраняя целостность сигнала и упрощая обслуживание.

Назначение и область применения

Патч-панель TERACOM PRO используется для терминализации витых пар кабелей в структурированных кабельных системах (СКС). Её применяют для подключения кабелей от информационных розеток к коммутаторам, маршрутизаторам и другому активному оборудованию. Подходит для офисных, промышленных и телекоммуникационных объектов, где требуется организованная и масштабируемая проводная сеть.

Технические характеристики

• Количество портов: 24 (RJ-45)
• Категория: Cat.6 - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Тип кабеля: UTP (неэкранированный витый пар)
• Форм-фактор: 1U (высота 44,45 мм), монтируется в стандартную 19-дюймовую стойку
• Материал контактов: RJ-45 с золотым напылением - снижает сопротивление и предотвращает окисление
• Подходящий диаметр жилы кабеля: 22–26 AWG (стандартные медные жилы витой пары)
• Цвет: чёрный
• Тип контактной системы: Dual IDC - два слоя для одновременного обжима двух кабелей

Совместимость и монтаж

Патч-панель TERACOM PRO совместима с любым оборудованием, использующим стандартизованные RJ-45-порты. Монтаж выполняется в 19-дюймовую стойку с помощью стандартных креплений, входящих в комплект. Для подключения кабелей используются IDC-клеммы - они позволяют зафиксировать жилы одним движением обжимного инструмента. Каждый порт имеет номер и цветовую маркировку согласно TIA/EIA-568, что ускоряет монтаж и минимизирует ошибки. Удобные площадки для этикеток позволяют помечать каждый порт.

Преимущества

• Золотое напыление контактов повышает долговечность и надёжность соединений
• Dual IDC-система упрощает установку и удваивает плотность портов на единицу высоты
• Цифровая и цветовая маркировка портов исключает путаницу при подключении
• Экономит количество портов на активном оборудовании - все соединения проходят через патч-панель
• Упрощает переконфигурацию сети: достаточно заменить патч-корды, не трогая основные кабели

Ограничения применения

• Не подходит для экранированных кабелей STP/FTP - отсутствует заземление и экранная связь
• Работает только с медными жилами диаметром 22–26 AWG; тонкие или толстые жилы могут вызвать плохой контакт
• Не предназначен для внешней установки - не имеет защиты от пыли и влаги выше IP20
• Не рекомендуется использовать в условиях постоянных механических нагрузок или вибраций без фиксации кабелей

Примеры использования

• Центральный шкаф в офисе: кабели от рабочих мест подключаются к патч-панели, затем - к коммутатору
• Производственный цех: подключение датчиков и контроллеров к сети через распределительные щиты
• Объекты с частой перестановкой оборудования: быстрая переориентация портов без перепрограммирования
• Аудио-визуальные системы: передача сигналов HDMI over CAT6 через PoE-коммутаторы

Практические советы

• Перед монтажом проверьте соответствие диаметра жил кабеля требованиям (22–26 AWG)
• Используйте качественный обжимной инструмент для IDC - некорректный обжим снижает качество связи
• Не затягивайте кабели слишком сильно - изгибы радиусом менее 4 см нарушают характеристики Cat.6
• Всегда маркируйте порты и кабели - это сэкономит часы времени при диагностике
• Патч-панель TERACOM PRO лучше всего сочетается с патч-кордами Cat.6 того же класса - не используйте старые Cat.5e
