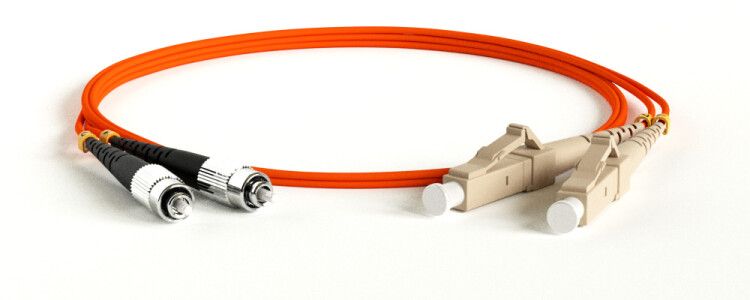

Патч-корд FC-D2-62-FC/PR-LC/PR-H-2M-LSZH-OR волоконно-оптический (шнур) MM 62.5/125, FC-LC, 2.0 мм, duplex, LSZH, 2 м | 27786 Hyperline

Патч-корд волоконно-оптический шнур MM 62.5/125 FC-LC duplex LSZH 2 м от бренда Hyperline (артикул 27786) предназначен для быстрого соединения оптического оборудования - например, коммутаторов, серверов или медиаконвертеров - внутри локальных сетей на коротких расстояниях. Кабель выполнен из многомодового волокна OM1 с двойным каналом (duplex) и защищённой оболочкой LSZH.

Назначение и область применения

Патч-корд волоконно-оптический шнур MM 62.5/125 FC-LC duplex LSZH 2 м используется для передачи данных по оптическому каналу на расстоянии до 2 метров. Подходит для внутренних соединений в центрах обработки данных, телекоммуникационных щитах, на рабочих местах с оптическими портами. Часто применяется там, где требуется надёжная связь между оборудованием, работающим на скоростях до 1 Гбит/с.

Технические характеристики

• Тип волокна: многомодовое (MM), OM1, диаметр ядра 62,5 мкм / оболочка 125 мкм
• Количество волокон: 2 (duplex - два канала для передачи и приёма одновременно)
• Разъёмы: FC слева, LC справа - совмещает прочную фиксацию FC с компактностью LC
• Длина: 2 м
• Оболочка: LSZH (Low Smoke Zero Halogen) - при горении выделяет мало дыма и не содержит галогенов, безопасна для закрытых помещений
• Цвет оболочки: оранжевый - стандартный цвет для многомодовых волокон OM1
• Стандарты: EN 60754-1/2 - соответствие требованиям к безопасности при возгорании

Совместимость и монтаж

Патч-корд волоконно-оптический шнур MM 62.5/125 FC-LC duplex LSZH 2 м совместим с оборудованием, имеющим порты FC или LC. Разъём FC требует вращательного крепления - затягивается рукой до упора. LC - защёлкивающийся, легко вставляется и извлекается. Убедитесь, что оборудование на обоих концах использует одинаковый тип волокна (OM1). Не рекомендуется использовать этот патч-корд для длинных трасс - OM1 не обеспечивает достаточную пропускную способность на расстояниях более 300 м даже на 1 Гбит/с.

Безопасность и стандарты

Оболочка LSZH соответствует нормам EN 60754-1/2, что делает патч-корд безопасным для установки в помещениях с ограниченной вентиляцией - офисах, серверных, метро, больницах. При перегреве или возгорании материал не выделяет едких газов и не образует агрессивных кислот, снижая риск для людей и оборудования.

Преимущества

• Универсальное сочетание разъёмов FC+LC - удобно для перехода между старым (FC) и современным (LC) оборудованием
• Высокая точность полировки торцевых поверхностей - гарантирует минимальные потери сигнала
• 100%-ное тестирование каждого экземпляра - производитель Hyperline проверяет вносимые и возвратные потери на каждом патч-корде
• Гибкая, но прочная оболочка LSZH - устойчива к механическим повреждениям и легка в прокладке

Ограничения применения

• Не подходит для сетей выше 1 Гбит/с на расстояниях свыше 200–300 м - из-за ограничений стандарта OM1
• Не предназначена для наружной прокладки - отсутствует защита от UV-излучения и влаги
• FC-разъём чувствителен к загрязнению - требует регулярной очистки и защиты колпачками при хранении
• Не совместим с одно-модовым оборудованием (SMF) - различаются диаметры ядер и режимы распространения света

Примеры использования

• Подключение сервера с LC-портом к оптическому коммутатору с FC-портами в центральном шкафу
• Межблочное соединение в телекоммуникационной стойке между модулями медленного оборудования
• Использование в системах видеонаблюдения с аналоговыми камерами, преобразующими сигнал в оптический через FC-конвертеры
• Замена медных кабелей в зонах с высоким уровнем ЭМИ (электромагнитных помех)

Практические советы

• Перед подключением всегда проверяйте целостность торцов разъёмов - грязь или царапины вызывают значительные потери сигнала
• Используйте защитные колпачки на разъёмах при хранении и транспортировке - особенно важно для FC
• Не перегибайте кабель радиусом менее 30 мм - это может повредить волокно
• При замене патч-кордов учитывайте посадочные размеры: FC требует свободного места вокруг для вращения, LC - меньше места, но нуждается в доступе к защёлке
• Этот патч-корд - решение для существующих систем на базе OM1; для новых проектов предпочтительнее OM3/OM4
