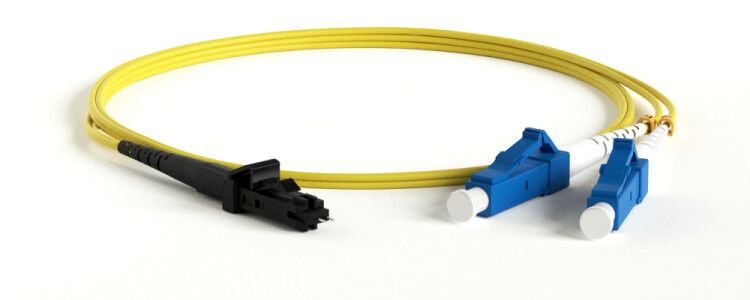

Патч-корд FC-D2-9-LC/UR-MTRJM/UR-H-3M-LSZH-YL волоконно-оптический (шнур) SM 9/125 (OS2), MTRJ(папа)-LC, 2.0 мм, duplex, LSZH, 3 м | 28214 Hyperline

Патч-корд волоконно-оптический шнур SM 9/125 (OS2) MTRJ(папа)-LC duplex LSZH 3 м от бренда Hyperline - это одножильный двухволоконный кабель с разъёмами на обоих концах, предназначенный для передачи данных на большие расстояния с минимальными потерями. Артикул 28214 подходит для установки в центральных офисах, серверных и телекоммуникационных шкафах.

Назначение и область применения

Патч-корд волоконно-оптический шнур SM 9/125 (OS2) MTRJ(папа)-LC duplex LSZH 3 м используется для соединения активного оборудования: коммутаторов, маршрутизаторов, оптических терминалов и других устройств с портами LC или MTRJ. Применяется в сетях Ethernet, Fibre Channel, GPON, а также в системах передачи данных с высокой пропускной способностью - например, в центрах обработки данных, на объектах связи, в медицинских и промышленных системах.

Технические характеристики

• Тип волокна: OS2 - одномодовое, оптимизировано для работы на длинах волн 1310 и 1550 нм, поддерживает передачу до 100 км без усилителей.
• Количество волокон: 2 (duplex) - два отдельных световода для передачи и приёма сигнала.
• Длина: 3 метра - стандартная длина для внутренних соединений в шкафах и на стойках.
• Разъёмы: один конец - MTRJ (папа), второй - LC; совмещают компактность MTRJ с широкой распространённостью LC.
• Оболочка: LSZH (Low Smoke Zero Halogen) - безгалогенная, не выделяет токсичных газов при нагреве или возгорании.
• Цвет оболочки: жёлтый - стандартный цвет для одномодового волокна, отличает от многомодового (оранжевый).

Совместимость и монтаж

Патч-корд волоконно-оптический шнур SM 9/125 (OS2) MTRJ(папа)-LC duplex LSZH 3 м совместим с оборудованием, имеющим порты типа LC или MTRJ. Разъём MTRJ (папа) требует соответствующего гнезда (матки) на устройстве - чаще всего встречается в старых моделях оптических модулей. LC-коннектор - универсальный, применяется во всех современных устройствах. Монтаж выполняется без инструментов: просто вставьте разъёмы до щелчка. Убедитесь, что фиксация надёжна - особенно важно при частом переподключении. Не допускайте перегибов кабеля радиусом менее 30 мм.

Безопасность и стандарты

Изделие соответствует требованиям EN 60754-1/2: оболочка LSZH не содержит галогенов, поэтому при пожаре не выделяет едких паров хлора или брома. Это делает патч-корд безопасным для использования в закрытых помещениях, где важна пожарная безопасность - серверные комнаты, метро, больницы, общественные здания.

Преимущества

• Высокая точность полировки торцевых поверхностей - обеспечивает минимальные потери сигнала и максимальную стабильность соединения.
• 100%-ное тестирование каждого экземпляра: измеряются вносимые и возвратные потери, гарантируется соответствие спецификациям OS2.
• Комбинированный тип разъёмов - удобство подключения к разному оборудованию без переходников.
• LSZH-оболочка повышает безопасность при аварийных ситуациях.

Ограничения применения

• Не предназначен для наружной прокладки - отсутствует защита от UV-излучения, влаги и механических нагрузок.
• MTRJ-разъём (папа) несовместим с большинством новых устройств, которые имеют только LC или SC - требуется адаптер, если оборудование не оснащено MTRJ-портом.
• Не рекомендуется использовать в условиях постоянного движения или вибрации - возможны повреждения волокон внутри корпуса разъёма.

Примеры использования

• Подключение SFP-модуля в коммутаторе Cisco к оптическому терминалу OLT с интерфейсом MTRJ.
• Межсерверное соединение в стойке с использованием старого оборудования, поддерживающего MTRJ.
• Локальное соединение между двумя оптическими патч-панелями в центре обработки данных.

Практические советы

• Перед подключением всегда проверяйте чистоту торцов разъёмов - грязь вызывает значительные потери сигнала.
• Учитывайте, что MTRJ - более компактный, чем LC, но менее надёжный при частом подключении. Для часто меняемых соединений предпочтительнее LC-LC.
• Патч-корд 3 м - идеальная длина для вертикальных соединений в одной стойке. Для горизонтального перемещения между стойками выбирайте 5–10 м.
• Артикул 28214 - это именно тот вариант, когда нужен переходник MTRJ→LC без лишнего адаптера. Экономит место и снижает риск потерь.
