Патч-корд FC-D2-9-SC/UR-SC/UR-H-10M-LSZH-YL волоконно-оптический (шнур) SM 9/125 (OS2), SC/UPC-SC/UPC, 2.0 мм, duplex, LSZH, 10 м | 238511 Hyperline

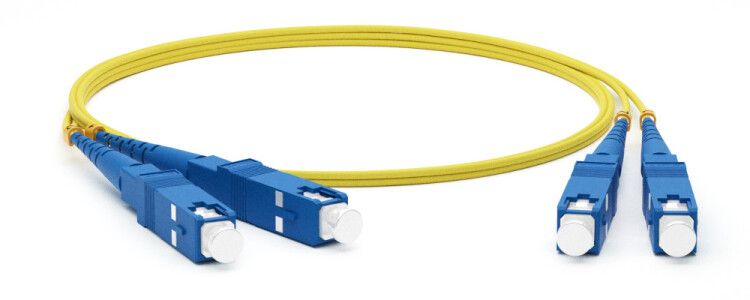

Патч-корд волоконно-оптический SM 9/125 (OS2) SC/UPC-SC/UPC duplex LSZH 10 м, диаметр 2.0 мм от бренда Hyperline - это двухжильный оптический кабель с разъёмами SC/UPC на обоих концах, предназначенный для передачи сигналов на расстояния до 10 км. Подходит для подключения серверов, коммутаторов и других устройств в сетях передачи данных.

Назначение и область применения

Патч-корд волоконно-оптический SM 9/125 (OS2) SC/UPC-SC/UPC duplex LSZH 10 м, диаметр 2.0 мм используется для создания временных или постоянных соединений между активным оборудованием в оптических сетях. Применяется в центрах обработки данных, телекоммуникационных узлах, системах видеонаблюдения и на объектах с высокими требованиями к скорости и помехоустойчивости связи.

Технические характеристики

• Тип волокна: одномодовое (SM), размер ядра 9/125 мкм
• Категория: OS2 - оптимизировано для работы на длинных дистанциях (до 20 км)
• Количество волокон: 2 (duplex - два канала для передачи и приёма одновременно)
• Разъёмы: SC/UPC на обоих концах - фиксируются поворотом, обеспечивают низкую отражательную способность
• Оболочка: LSZH (Low Smoke Zero Halogen) - малодымная, безгалогенная, безопасна при возгорании
• Длина: 10 метров
• Диаметр кабеля: 2,0 мм - компактный, удобен для прокладки в плотных трассах
• Цвет: жёлтый - стандартный цвет для одномодового волокна

Совместимость и монтаж

Патч-корд волоконно-оптический SM 9/125 (OS2) SC/UPC-SC/UPC duplex LSZH 10 м, диаметр 2.0 мм совместим с любым оборудованием, поддерживающим стандарта SC/UPC - это большинство современных оптических коммутаторов, SFP-модулей и медиаконвертеров. Разъёмы SC легко вставляются и защёлкиваются, не требуют специальных инструментов. Монтаж выполняется путём подключения к портам оборудования - важно избегать перегибов кабеля радиусом менее 10 см. Кабель не предназначен для установки в земле или на открытом воздухе без дополнительной защиты.

Безопасность и стандарты

Произведён в соответствии с международными стандартами IEC 60794 и TIA-455. Оболочка LSZH соответствует нормам пожарной безопасности - при горении выделяет минимальное количество дыма и не содержит галогенов, что снижает риск коррозии оборудования и опасности для людей. Все экземпляры Hyperline проходят 100%-ное тестирование: проверка полировки торцевых поверхностей под микроскопом и измерение уровней вносимых и возвратных потерь.

Преимущества

• Высокая точность полировки разъёмов - минимизация потерь сигнала
• Устойчивость к внешним помехам - оптика не реагирует на ЭМИ
• Лёгкая и прочная оболочка LSZH - безопасна для помещений с людьми
• Стандартный желтый цвет - быстрая визуальная идентификация одномодового типа
• Идеальный баланс длины и тонкости - 10 м и 2,0 мм позволяют использовать в ограниченных пространствах

Ограничения применения

• Не предназначен для наружного монтажа - отсутствует защита от УФ, влаги и механических нагрузок
• Не рекомендован для частого изгибания и перемещения - многократные перегибы могут повредить волокно
• Не совместим с разъёмами LC, FC или ST - требуется адаптер для перехода
• Не следует применять в средах с температурой ниже –20 C или выше +70 C без дополнительной термостабилизации

Примеры использования

• Подключение сервера к оптическому коммутатору в дата-центре
• Связь между медиаконвертерами в системе IP-камер
• Межэтажные соединения в офисных зданиях через оптическую магистраль
• Замена медного кабеля там, где нужна высокая скорость и надёжность (например, в банковских узлах)

Практические советы

• Перед подключением всегда проверяйте торцы разъёмов - грязь или царапины вызывают значительные потери сигнала
• Используйте защитные колпачки при хранении и транспортировке - они предохраняют от пыли и повреждений
• При прокладке в кабель-каналах не затягивайте слишком сильно - давление может деформировать волокно
• Для систем с высокой плотностью кабелей выбирайте именно этот вариант: 2,0 мм - один из самых тонких диаметров среди патч-кордов
• Проверьте соответствие типов разъёмов на обоих концах устройства - SC/UPC отличается от SC/APC (угол полировки 8°), их нельзя менять местами без потерь
