Оптический (патч-корд), SM, 9/125 (OS2), SC/UPC-SC/UPC,(Duplex),3м | FPC09-SCU-SCU-C2L-3M ITK IEK

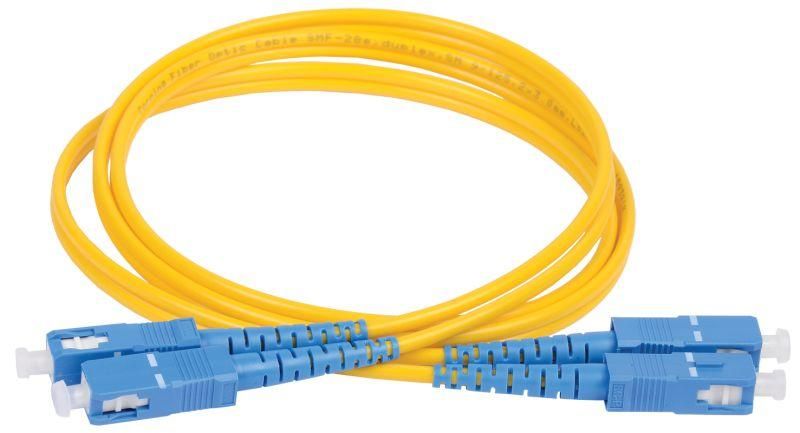

Патч-корд оптический соединительный для одномодового кабеля (SM) 9/125 (OS2) SC/UPC-SC/UPC двойного исполнения (Duplex) LSZH 3м от ITK (IEK) - это готовое соединительное устройство для передачи данных по оптоволокну на расстояния до нескольких километров. Артикул fpc09-scu-scu-c2l-3m предназначен для надёжной коммутации оборудования в телекоммуникационных и сетевых системах.

Назначение и область применения

Патч-корд оптический соединительный используется для временного или постоянного подключения оптического оборудования: маршрутизаторов, коммутаторов, серверов, тестеров, OLT-устройств. Подходит для построения высокоскоростных сетей доступа (FTTx), центров обработки данных, систем видеонаблюдения и других применений, где требуется передача сигнала по одномодовому волокну. Благодаря длине 3 метра идеально подходит для внутренних соединений в шкафах, на панелях и между соседними устройствами.

Технические характеристики

• Тип волокна: OS2 - одномодовое, оптимизировано для работы на длинах волн 1310 нм и 1550 нм, обеспечивает низкие потери на больших расстояниях.
• Размер сердцевины/оболочки: 9/125 мкм - стандарт для одномодовых систем.
• Количество волокон: 2 (дуплекс) - два независимых канала для передачи и приёма сигнала одновременно.
• Тип разъёмов: SC/UPC - прямоугольные разъёмы с улучшенной полировкой поверхности феррулы, снижающей отражения и повышающие точность соединения.
• Оболочка кабеля: LSZH (Low Smoke Zero Halogen) - материал без галогенов, не выделяет токсичных газов при горении, безопасен для закрытых помещений.
• Цвет оболочки: жёлтый - стандартизированный цвет для одномодовых оптических кабелей.
• Длина: 3 м - оптимальная для внутришкафных и межустройственноых соединений.
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в стационарных условиях.

Совместимость и монтаж

Патч-корд совместим с любым оборудованием, имеющим порты SC/UPC. Разъёмы SC обеспечивают прочное защёлкивающееся соединение, подходят для установки в патч-панели, модульные платы и стеновые розетки. Монтаж не требует специальных инструментов - достаточно вставить разъём до щелчка. Убедитесь, что порты на оборудовании имеют ту же маркировку: SC/UPC. Не применяйте силу при подключении - это может повредить феррулу. Кабель не предназначен для прокладки под землёй или в открытой среде без защиты.

Безопасность и стандарты

Использование материала LSZH соответствует требованиям безопасности для помещений с повышенными нормами пожарной опасности - офисы, дата-центры, метро, транспортные узлы. Производитель использует волокно Corning и феррулы Adamant, что гарантирует соответствие международным стандартам IEC 60794 и TIA-568. Нет свинца, хлора, брома и других вредных веществ в составе оболочки.

Преимущества

• Высокая точность соединения благодаря UPC-полировке феррул - минимальные потери сигнала (менее 0,3 дБ).
• Устойчивость к механическим нагрузкам - усиленная конструкция кабеля предотвращает перегибы и перетирание.
• Стандартный желтый цвет позволяет легко отличить одномодовый кабель от многомодового (оранжевый).
• Низкая воспламеняемость и малое выделение дыма - важное преимущество для плотных кабельных трасс.

Ограничения применения

Не предназначена для использования вне помещений без дополнительной защиты (бронирования, труб, каналов). Не рекомендуется использовать в местах с частыми изгибами радиусом менее 30 мм - это может вызвать увеличение затухания. Не допускается растяжение, давление или пережим кабеля. Не подходит для подключения к оборудованию с разъёмами LC, FC, ST - необходимо использовать переходники.

Примеры использования

• Подключение SFP+ модулей в коммутаторе Cisco к патч-панели.
• Соединение ONU с оптическим терминалом в сети GPON.
• Тестирование линии с помощью оптического рефлектометра OTDR через SC-порт.
• Переподключение серверов в дата-центре при замене оборудования.

Практические советы

• Перед подключением всегда проверяйте наличие защитных колпачков на разъёмах - они предохраняют от пыли и царапин.
• Очищайте феррулы перед каждым подключением специальными средствами - даже микроскопическая грязь вызывает потерю сигнала.
• При прокладке не перегибайте кабель под острым углом - соблюдайте минимальный радиус изгиба 30 мм.
• Для длинных линий (>10 м) используйте более длинные версии этого патч-корда - 3 м подходит только для компактных участков.
• Артикул fpc09-scu-scu-c2l-3m - это именно дуплексный вариант; если нужен одиночный (simplex) - выбирайте другую модель.
