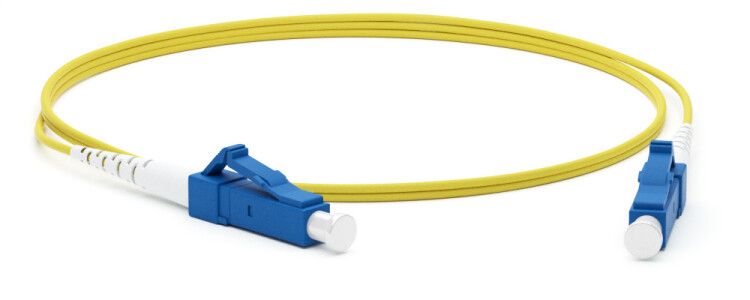

Патч-корд FC-S2-9-LC/UR-LC/UR-H-10M-LSZH-YL волоконно-оптический (шнур) SM 9/125 (OS2) LC/UPC-LC/UPC simplex LSZH 10м Hyperline 243403

Патч-корд волоконно-оптический (шнур) SM 9/125 (OS2) LC/UPC-LC/UPC simplex LSZH 10м от бренда Hyperline - одноволоконный кабель с разъёмами LC на обоих концах, предназначенный для передачи данных на расстояние до 10 метров в сетях с single-mode волокном. Артикул 243403 подходит для установки в центральных офисах, серверных и точках доступа.

Назначение и область применения

Патч-корд волоконно-оптический (шнур) SM 9/125 (OS2) LC/UPC-LC/UPC simplex LSZH 10м используется для соединения активного оборудования - например, коммутаторов, маршрутизаторов, optical transceivers - в оптических сетях. Подходит для передачи сигналов на большие расстояния с минимальными потерями. Применяется в телекоммуникациях, центрах обработки данных, системах видеонаблюдения и корпоративных сетях, где требуется высокая скорость и устойчивость к помехам.

Технические характеристики

• Тип волокна: OS2 - однорежимное (single-mode), оптимально для длинных дистанций и высокой пропускной способности
• Размер ядра/оболочки: 9/125 мкм - стандарт для современных оптических систем
• Длина кабеля: 10 метров - идеальна для внутренних соединений в стойках и панелях
• Тип кабеля: симплекс - содержит одно световедущее волокно, подходит для односторонней или двухсторонней передачи (при использовании пары)
• Количество жил: 1 - один канал передачи сигнала
• Тип разъёмов: LC/UPC - малогабаритные, с улучшенной полировкой для снижения отражений
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при горении, безопасна для закрытых помещений
• Цвет оболочки: желтый - стандартизированная цветовая маркировка для single-mode волокон

Совместимость и монтаж

Патч-корд волоконно-оптический (шнур) SM 9/125 (OS2) LC/UPC-LC/UPC simplex LSZH 10м совместим с любым оборудованием, поддерживающим интерфейсы LC и работающим на волне 1310/1550 нм. Разъёмы LC обеспечивают плотную фиксацию в портах SFP/SFP+, QSFP и других модулях. Монтаж требует осторожности: не перегибайте кабель радиусом менее 30 мм, избегайте растяжения и давления на разъёмы. Убедитесь, что порты оборудования также имеют разъёмы UPC - они совместимы с APC, но не рекомендуются к смешиванию без необходимости.

Безопасность и стандарты

Изделие соответствует требованиям безопасности LSZH - материал оболочки не поддерживает горение и не выделяет галогены при нагреве, что делает его подходящим для установки в помещениях с людьми, в том числе в офисах, медицинских учреждениях и метро. Производитель Hyperline проводит 100%-ное тестирование каждого патч-корда: проверяется качество полировки торцевых поверхностей, измеряются вносимые и возвратные потери, что гарантирует соответствие международным нормам IEC 61753-1 и TIA-568.

Преимущества

• Высокая надёжность связи благодаря однорежимному волокну OS2 - меньше затухание и дисперсия на дальних дистанциях
• Маленькие разъёмы LC экономят место в плотно заполненных стоевых панелях
• Улучшенная полировка UPC снижает отражённый сигнал - важное преимущество для чувствительных систем
• LSZH-оболочка повышает пожарную безопасность и экологическую допустимость
• Жёлтый цвет легко отличается от многомодового (оранжевого) кабеля - исключает ошибки при монтаже

Ограничения применения

Патч-корд волоконно-оптический (шнур) SM 9/125 (OS2) LC/UPC-LC/UPC simplex LSZH 10м нельзя использовать в многомодовых сетях - он несовместим с волокном 50/125 или 62,5/125. Также не предназначен для наружной прокладки: отсутствует броня и UV-защита. Не применяйте в условиях постоянного механического воздействия, вибрации или температур ниже -20C и выше +70C без дополнительной защиты. Кабель не рассчитан на частые переподключения - более 500 циклов плагирования могут снизить долговечность разъёмов.

Примеры использования

• Подключение SFP+ модуля на коммутаторе Cisco к оптическому патч-панели
• Связь между сервером и хост-концентратором в центре обработки данных
• Передача сигнала от OLT до ONT в FTTH-сетях на коротких участках
• Соединение камер IP с оптическими преобразователями в системах видеонаблюдения

Практические советы

• Перед подключением всегда защищайте разъёмы колпачками - даже кратковременное попадание пыли снижает эффективность
• Не используйте силу при вставке - если разъём не встаёт легко, проверьте направление и наличие загрязнений
• Для диагностики используйте оптический тестер - проверяйте уровень потерь, особенно после монтажа
• Запасайте патч-корды волоконно-оптический (шнур) SM 9/125 (OS2) LC/UPC-LC/UPC simplex LSZH 10м с артикулом 243403 - они часто используются в стандартных проектах
• Храните в оригинальной упаковке, избегайте скручивания - лучше наматывать на катушку с радиусом >150 мм
