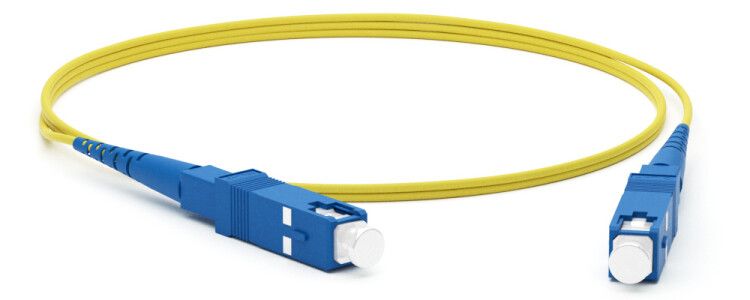

Патч-корд FC-S2-9-SC/UR-SC/UR-H-1M-LSZH-YL волоконно-оптический (шнур) SM 9/125 (OS2), SC/UPC-SC/UPC, 2.0 мм, simplex, LSZH, 1 м | 239956 Hyperline

Патч-корд волоконно-оптический шнур SM 9/125 (OS2) SC/UPC-SC/UPC 2.0 мм simplex LSZH 1 м от бренда Hyperline - это одножильный оптический кабель с разъёмами SC/UPC на обоих концах, предназначенный для передачи сигнала на расстояния до нескольких километров в сетях связи и центрах обработки данных.

Назначение и область применения

Патч-корд волоконно-оптический шнур SM 9/125 (OS2) SC/UPC-SC/UPC 2.0 мм simplex LSZH 1 м используется для временного или постоянного подключения оборудования в оптических сетях. Подходит для соединения оптических коммутаторов, маршрутизаторов, серверов, активного оборудования в центрах обработки данных, телекоммуникационных узлах и системах FTTH. Применяется там, где требуется высокая скорость передачи данных, помехоустойчивость и малые потери сигнала.

Технические характеристики

• Тип волокна: одномодовое (SM 9/125), соответствует стандарту OS2 - оптимально для длинных дистанций и высоких скоростей.
• Количество жил: одна (симплекс) - передача сигнала в одном направлении; для двунаправленной связи нужен два таких шнура или дуплексный вариант.
• Разъёмы: SC/UPC на обоих концах - защёлкивающийся тип с плоской полировкой, обеспечивает низкие возвратные потери (до -50 дБ).
• Длина: 1 метр - идеальна для внутренних соединений внутри стоек, на панелях, между соседними портами.
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при горении, безопасна для помещений с людьми и закрытыми каналами.
• Цвет: желтый - стандартизированная цветовая маркировка для одномодового волокна, отличает от многомодового (оранжевый).

Совместимость и монтаж

Патч-корд волоконно-оптический шнур SM 9/125 (OS2) SC/UPC-SC/UPC 2.0 мм simplex LSZH 1 м совместим с любым оборудованием, имеющим порты SC/UPC. Разъёмы SC легко фиксируются в адаптерах и патч-панелях, требуют минимального усилия при подключении. Монтаж не требует специальных инструментов - достаточно аккуратно вставить разъём до щелчка. Не допускается перегиб кабеля радиусом менее 10 мм. Оболочка 2.0 мм обеспечивает достаточную механическую прочность для частого подключения-отключения.

Безопасность и стандарты

Произведён в соответствии с международными стандартами IEC 60794 и TIA-455. Материал LSZH соответствует требованиям пожарной безопасности для установки в помещениях с ограниченной вентиляцией. Все экземпляры Hyperline проходят 100%-ное тестирование: проверка полировки торцевых поверхностей под микроскопом, измерение вносимых и возвратных потерь. Гарантированное соответствие параметрам OS2 для работы на длинах волн 1310 и 1550 нм.

Преимущества

• Высокая точность полировки UPC - минимизация отражений и потерь сигнала.
• Устойчивость к внешним помехам - оптика не реагирует на ЭМИ, что важно рядом с силовым оборудованием.
• Лёгкая и надёжная фиксация разъёмов SC - снижает риск случайного отсоединения.
• Экологически безопасная оболочка LSZH - подходит для офисов, медицинских учреждений, метро, тоннелей.
• Стандартный желтый цвет - быстрая визуальная идентификация типа волокна при обслуживании сети.

Ограничения применения

• Не предназначен для использования вне помещений - отсутствует защита от УФ-излучения и влаги.
• Ограниченная длина (1 м) делает его непригодным для протяжки между удалёнными стойками - используйте более длинные версии.
• Симплексная конструкция не поддерживает двунаправленную связь одним кабелем - для двухканальной передачи нужны два шнура или дуплексный патч-корд.
• Не совместим с разъёмами LC, FC, ST - необходимо использовать переходники, если оборудование имеет другие типы портов.

Примеры использования

• Подключение сервера к оптическому коммутатору в серверной комнате.
• Соединение патч-панели с SFP+ модулем в телекоммуникационной стойке.
• Временное подключение диагностического оборудования к оптической сети.
• Интеграция в системы VoIP, IPTV, IP-камер с оптическим выходом.

Практические советы

• Перед подключением всегда проверяйте торец разъёма через микроскоп - грязь или повреждение полировки вызывают значительные потери сигнала.
• Используйте защитные колпачки на разъёмах при хранении и транспортировке - они предотвращают попадание пыли.
• При прокладке не перегибайте кабель острым углом - соблюдайте минимальный радиус изгиба 10–15 мм.
• Для систем с высокими требованиями к качеству сигнала (например, GPON) выбирайте именно UPC-полировку, а не APC - последняя применяется реже и требует других условий.
• Артикул 239956 - это конкретный образец длиной 1 м. Для других длин искать аналоги по типу волокна и разъёмам, а не по имени.
