Патч-корд оптический LC/UPC-LC/UPC LSZH OS2 SM9/125 1м - 09-0504 Net.on

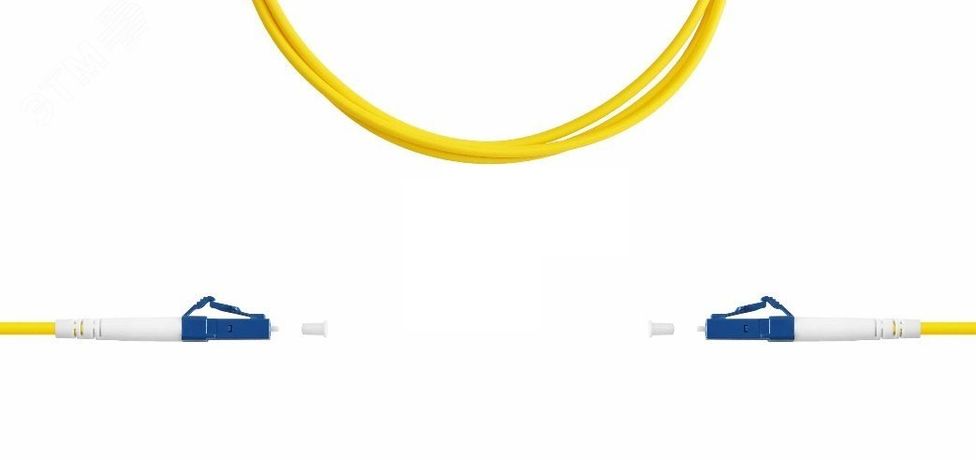

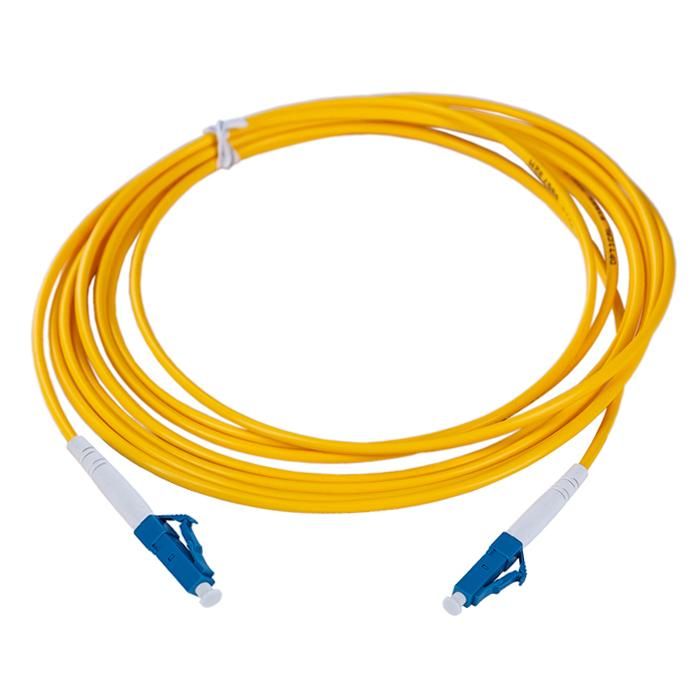

Оптический патч-корд Suprlan 09-0504 - это одноволоконный шнур длиной 1 метр с коннекторами LC/UPC на обоих концах, предназначенный для соединения оборудования в оптоволоконных сетях. Кабель выполнен из одномодового волокна OS2 с жёлтой оболочкой, что соответствует стандартам для высокоскоростной передачи данных на большие расстояния.

Назначение и область применения

Патч-корд Suprlan 09-0504 используется для временного или постоянного подключения активного оборудования - таких как маршрутизаторы, коммутаторы, серверы, OLT-устройства - к оптическим розеткам или другим патч-панелям. Применяется в телекоммуникационных сетях, центрах обработки данных, системах IPTV, FTTH и других средах, где требуется надёжная связь на основе одномодового волокна.

Технические характеристики

• Тип волокна: Одномодовое 9/125 мкм (OS2) - обеспечивает передачу сигнала на расстояния до 10–80 км без усиления.
• Длина кабеля: 1 метр - оптимальна для внутренних соединений в стойках и панелях.
• Тип коннектора: LC/UPC - компактный, с зажимом, совместим с большинством современных портов; UPC-полировка снижает потери отражённого света.
• Количество волокон: 1 (симплекс) - передаёт сигнал в одном направлении, требует два шнура для двунаправленной связи.
• Схема обжима: 1:1 - прямое соединение без перепайки.
• Оболочка: Безгалогенная, огнестойкая - безопасна при возгорании, не выделяет токсичных газов.
• Конструкция кабеля: 2x2 - две пары элементов внутри одной оболочки, повышает прочность и удобство управления.
• Защитная трубка: Надетая - защищает место перехода от кабеля к коннектору от перегиба.
• Рычаг блокировки: Да - фиксирует коннектор в розетке, предотвращает случайное отключение.
• Цвет оболочки: Жёлтый - стандартизированный цвет для одномодовых волокон, отличает от многомодовых (оранжевых).

Совместимость и монтаж

Патч-корд Suprlan 09-0504 совместим с любым оборудованием, имеющим порты LC/UPC - это стандарт для большинства SFP/SFP+ модулей, патч-панелей и оптических терминалов. Монтаж не требует специальных инструментов: просто вставьте коннектор в порт до щелчка, используя рычаг блокировки. Убедитесь, что порт также имеет UPC-полировку - смешивание с APC (зелёный цвет) вызывает значительные потери сигнала.

Безопасность и стандарты

Кабель соответствует требованиям IEC 60794-1-2 для оптических кабелей и EN 50575 для пожаробезопасности в зданиях. Отсутствие галогенов делает его подходящим для установки в закрытых помещениях, офисах и медицинских учреждениях. Оболочка устойчива к механическому воздействию и температуре от -20C до +70C.

Преимущества

• Высокая точность полировки UPC - минимальные потери на соединении (менее 0,3 дБ).
• Компактный LC-коннектор - позволяет плотно устанавливать многошнурные панели без перегрузки.
• Фиксация рычагом - исключает самопроизвольное отсоединение даже при вибрации.
• Огнестойкая и безгалогеновая оболочка - безопасна для помещений с людьми и важным оборудованием.
• Усиленная защитная трубка - продлевает срок службы в местах частого перемещения кабеля.

Ограничения применения

• Не предназначен для подключения к многомодовым устройствам - использование с OM3/OM4 волокном вызовет значительные потери сигнала.
• Не рассчитан на наружную прокладку - отсутствует броня и UV-защита, не подходит для уличного монтажа.
• Одноволоконная (симплекс) конструкция - требует два шнура для двунаправленной передачи данных, нельзя использовать вместо дуплексного кабеля.
• Максимальная длина - 1 метр - не подходит для длинных трасс между стойками или этажами.

Примеры использования

• Подключение SFP-модуля в коммутаторе Cisco к патч-панели в серверной комнате.
• Соединение ONU с оптической розеткой в квартире при реализации FTTH.
• Временное тестирование линии между оптическим сплиттером и анализатором.
• Интеграция в системы видеонаблюдения с IP-камерами через оптический канал.

Практические советы

• Перед подключением всегда проверяйте цвет коннектора: LC/UPC - синий, LC/APC - зелёный. Не смешивайте их!
• Избегайте резких изгибов кабеля - радиус изгиба должен быть не менее 10 диаметров кабеля (~15–20 мм).
• При использовании в стойке с большим количеством шнуров - используйте кабельные менеджеры, чтобы не пережимать патч-корд Suprlan 09-0504.
• Для долгосрочных решений лучше выбирать длину чуть больше необходимой - это даёт запас на обслуживание и замену оборудования.
• Этот патч-корд идеально подходит для замены старых шнуров в уже установленных системах - он точно соответствует стандартному формату LC/UPC.
