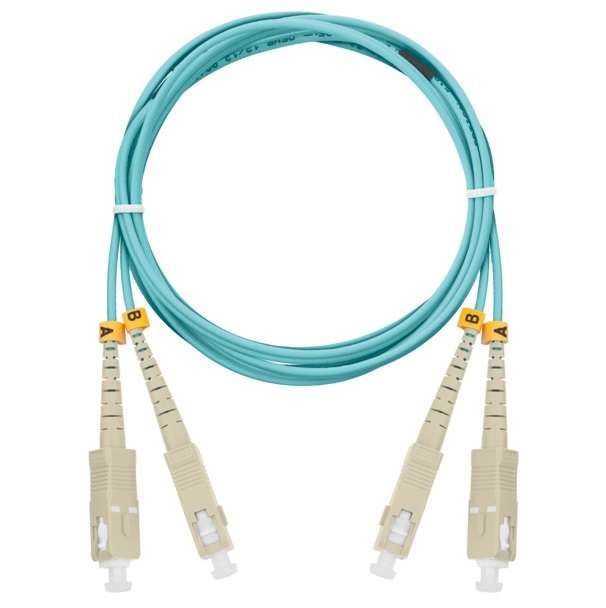

Патч-корд NMF-PC2M3C2-SCU-SCU-002 волоконно-оптический соед. многомод. 50/125мкм стандарта ОМ3 SC/UPC-SC/UPC двойн. LSZH нг(В)-HFLTx 2мм аква 2м NIKOMAX

Патч-корд волоконно-оптический многомодовый 50/125мкм стандарта ОМ3 SC/UPC-SC/UPC двойной LSZH нг(В)-HFLTx 2мм аква 2м от бренда NIKOMAX (артикул nmf-pc2m3c2-scu-scu-002) предназначен для быстрого и надёжного соединения оптического оборудования - например, коммутаторов, серверов и тестеров - в локальных сетях на базе многомодового волокна.

Назначение и область применения

Этот патч-корд используется для передачи данных по оптоволоконным линиям на расстояния до 300 метров при скоростях до 10 Гбит/с. Подходит для подключения активного оборудования в центрах обработки данных, офисных сетях, системах видеонаблюдения и телекоммуникационных стойках. Двойная конструкция позволяет использовать его для параллельной передачи сигналов в обоих направлениях - например, в стандартах 10GBase-SR или Fibre Channel.

Технические характеристики

• Тип волокна: многомодовое, 50/125 мкм, стандарт ОМ3
• Длина: 2 метра
• Коннекторы: SC/UPC - с обеих сторон
• Цвет оболочки: аква (сине-зелёный) - указывает на тип ОМ3
• Оболочка: LSZH нг(В)-HFLTx - малодымная, негорючая, без галогенов
• Диаметр кабеля: 2 мм
• Тип: двойной (дуплекс) - два волокна в одном шнуре

Совместимость и монтаж

Патч-корд совместим с любым оборудованием, имеющим порты SC/UPC. Коннекторы SC фиксируются защёлкой - устанавливать и вынимать нужно прямо, без поворотов. Убедитесь, что адаптеры на оборудовании рассчитаны на SC-коннекторы. Для монтажа не требуются специальные инструменты - достаточно аккуратно вставить шнур до щелчка. Не допускайте перегибов радиусом менее 30 мм - это снижает надёжность передачи сигнала.

Безопасность и стандарты

Оболочка выполнена из материала LSZH нг(В)-HFLTx - она не поддерживает горение, не выделяет токсичных газов при нагреве и соответствует требованиям пожарной безопасности для помещений с повышенными нормами (например, серверные комнаты, метро, больницы). Соответствует стандартам IEC 60794-1-2 для оптических кабелей и рекомендациям TIA-455-A для испытаний патч-кордов.

Преимущества

• Высокая пропускная способность: ОМ3 обеспечивает работу до 10 Гбит/с на 300 м
• Устойчивость к помехам: оптика не реагирует на ЭМИ, в отличие от медных кабелей
• Лёгкая и компактная конструкция: диаметр 2 мм удобен для прокладки в плотных трассах
• Защита от возгорания: LSZH-оболочка безопасна для закрытых помещений
• Чёткая маркировка полярности: двойной шнур имеет чёткое соответствие TX/RX - исключает ошибки при подключении

Ограничения применения

Не применяйте этот патч-корд для одноволоконных систем (SFP+ BiDi) - он предназначен только для дуплексной передачи. Также не используйте его на расстояниях более 300 м - для этого нужны одномодовые решения. Избегайте контакта с острыми предметами - волокно внутри хрупко, даже при прочной оболочке. Не подвергайте коннекторы механическим нагрузкам - не держите шнур за разъём.

Примеры использования

• Подключение сервера к верхнему коммутатору в стойке
• Соединение SFP+ модулей в центре обработки данных
• Переподключение тестового оборудования при диагностике сети
• Интеграция в системы IP-видеонаблюдения с высокой пропускной способностью

Практические советы

• Проверьте цвет оболочки - аква значит ОМ3; жёлтый - одномодовый, оранжевый - старый ОМ1/ОМ2
• Перед подключением проверьте коннекторы на наличие пыли - протирайте специальными салфетками
• При прокладке в каналах не перетягивайте шнур - изгиб под углом 90° допустим, но не чаще одного на метр
• Храните в оригинальной упаковке - коннекторы должны быть закрыты защитными колпачками
• Артикул nmf-pc2m3c2-scu-scu-002 - это именно двойной шнур с SC/UPC. Не путайте с одиночными или LC-коннекторами
