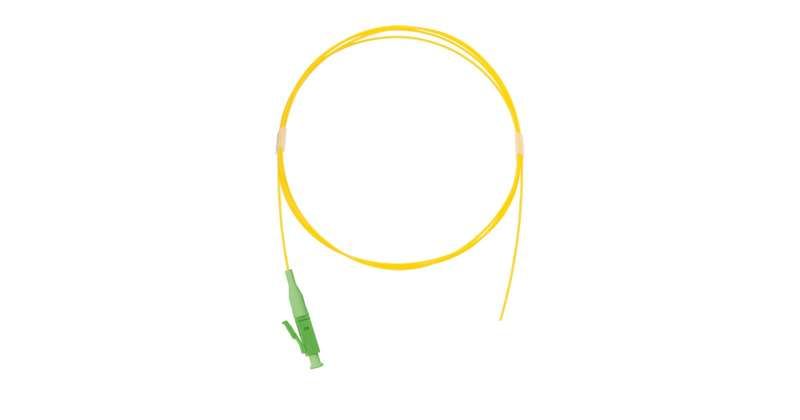

Патч-корд NMF-PT1S2C0-LCA-XXX-001-2 волоконно-оптический монтаж. одномод. 9/125мкм стандарта OS2 LC/APC LSZH нг(В)-HFLTx 0.9мм желт. 1м (уп.2шт) NIKOMAX

Патч-корд волоконно-оптический одномодовый 9/125 мкм стандарта OS2 LC/APC LSZH нг(В)-HFLTx 0.9 мм желтый 1 м (упаковка 2 шт) от бренда NIKOMAX предназначен для оконцевания оптоволоконных кабелей в условиях монтажа. Каждый шнур имеет разъём только с одной стороны, что позволяет надёжно сваривать его с основным кабелем, сохраняя минимальную потери сигнала.

Назначение и область применения

Этот патч-корд используется исключительно как монтажный элемент - он не применяется для прямого соединения устройств, как обычный патч-корд. Его задача - обеспечить точечное оконцевание оптического кабеля разъёмом LC/APC через термическую спайку. Подходит для установки в распределительных щитах, на стендах, в телекоммуникационных шкафах и на объектах с высокими требованиями к качеству связи - например, в сетях FTTH, центрах обработки данных, системах видеонаблюдения с оптическим каналом.

Технические характеристики

• Тип волокна: одномодовое, 9/125 мкм
• Стандарт: OS2 - для длинных дистанций до 20 км
• Разъём: LC/APC - с углом полировки 8°, снижающий отражения
• Оболочка: LSZH нг(В)-HFLTx - малодымная, негорючая, безопасная при возгорании
• Диаметр кабеля: 0,9 мм - повышенная гибкость, но требует бережного обращения
• Цвет оболочки: жёлтый - указывает на одномодовый тип
• Длина: 1 метр
• Упаковка: 2 штуки в комплекте

Совместимость и монтаж

Патч-корд совместим с любыми устройствами и модулями, имеющими порты LC/APC - это включает OLT, ONT, коммутаторы, оптические приемники и активное оборудование. Для монтажа требуется специальное оборудование: аппарат для сварки оптических волокон и инструмент для зачистки и подготовки конца кабеля. Шнур не предназначена для самостоятельного подключения - её необходимо приварить к основному оптическому кабелю в контролируемых условиях. Учитывайте посадочный диаметр 0,9 мм - он меньше стандартного 2 мм, поэтому не подходит для защиты в жестких трубках без дополнительной герметизации.

Безопасность и стандарты

Изоляция выполнена из материала LSZH (Low Smoke Zero Halogen) - при горении выделяет минимум дыма и не содержит галогенов, что соответствует нормам безопасности для помещений с людьми и закрытыми системами вентиляции. Оболочка соответствует классу нг(В)-HFLTx - самозатухающая, устойчивая к распространению пламени. Соответствует международным стандартам IEC 60794-1-2 для оптических кабелей.

Преимущества

• Готовые разъёмы LC/APC обеспечивают низкий уровень отражений - идеально для PON и аналоговых сигналов
• Малый диаметр 0,9 мм повышает плотность укладки в трассах и шкафах
• Жёлтая оболочка визуально отличает одномодовые линии от многомодовых - снижает риск ошибок при монтаже
• LSZH-оболочка делает продукт подходящим для внутренней прокладки в офисах, метро, больницах

Ограничения применения

• Не является соединительным шнуром - нельзя использовать для прямой подстановки между двумя устройствами
• Высокая хрупкость из-за тонкой оболочки - требует осторожности при перегибах и протяжке
• Не допускается механическая фиксация без защитной гофры или трубки - возможен обрыв волокна
• Требуется профессиональное оборудование для сварки; невозможно смонтировать без сварочного аппарата

Примеры использования

• Подключение оптического кабеля от подземной трассы к OLT в этажном щите
• Оконцевание кабеля в домашнем оптическом терминале (ONT) при подключении Fibre-to-the-Home
• Заполнение свободных портов в оптическом распределительном пункте (ODP)
• Работа с предварительно проложенным кабелем, где нужна быстрая замена или доработка разъёма

Практические советы

• Перед сваркой проверьте целостность волокна - используйте оптический тестер, чтобы убедиться в отсутствии повреждений
• При работе с несколькими шнурами пометьте каждый - даже один неверный разъём может нарушить всю цепь
• Храните в оригинальной упаковке, избегайте перегибов и давления на кабель
• После монтажа обязательно проведите контрольное измерение затухания - рекомендовано менее 0,3 дБ на соединение
• Для защиты места сварки используйте термоусадочные трубки или корпуса для спайки - особенно в местах с вибрацией или частым обслуживанием
