Патч-корд оптический переходной (SM), 9/125 (OS2), SC/APC-SC/UPC, (Simplex), LSZH, 5м | 50-2053 REXANT MEET

Патч-корд оптический переходной SM 9/125 OS2 SC/APC-SC/UPC Simplex LSZH 5м - это одноволоконный кабель для соединения оптического оборудования в телекоммуникационных системах. Бренд Rexant и артикул 50-2053 указывают на серийный продукт, предназначенный для точечных подключений в оптических сетях с высокими требованиями к надежности и пожаробезопасности.

Назначение и область применения

Патч-корд оптический переходной SM 9/125 OS2 SC/APC-SC/UPC Simplex LSZH 5м используется для коммутации активного оборудования - например, междуOLT-устройством и SFP-модулем, или в оптическом кроссе. Применяется в телекоммуникациях, IPTV, FTTH, корпоративных сетях и ЦОДах. Подходит там, где требуется передача сигнала на большие расстояния с минимальными потерями. Переходной тип (APC–UPC) позволяет соединить оборудование с разным типом полировки разъёмов без потерь качества.

Технические характеристики

• Тип волокна: одномодовое (SM), 9/125 мкм, класс OS2 - обеспечивает передачу на расстояние до 20 км и выше.
• Количество волокон: 1 (Simplex) - один канал передачи, один разъём с каждой стороны.

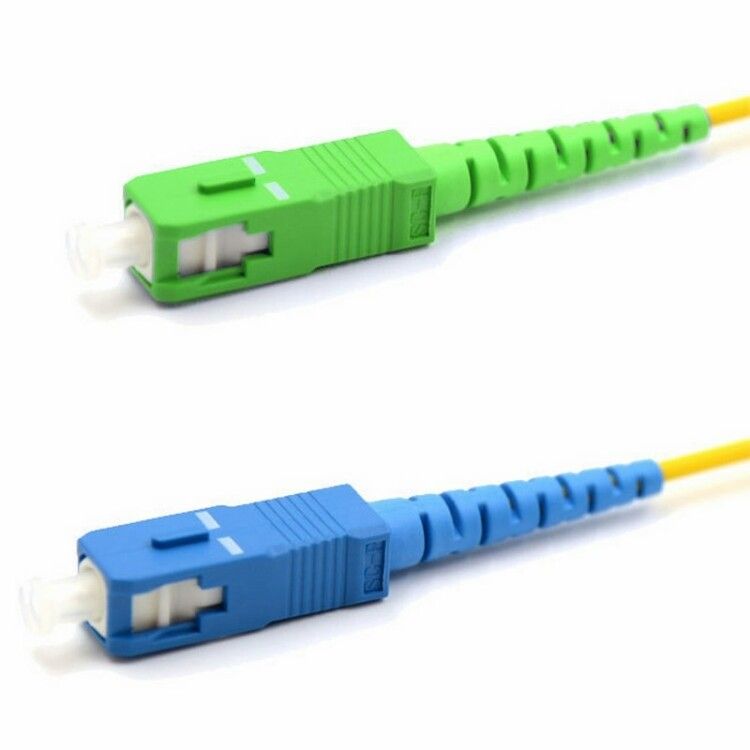

• Разъёмы: SC/APC (слева) - зелёный цвет, угловая полировка; SC/UPC (справа) - синий цвет, плоская полировка. Это переходной вариант для совмещения устройств с разными стандартами.
• Длина: 5 метров - оптимальна для внутренней маршрутизации в шкафах и на панелях.
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов и мало дымит при нагреве.
• Индекс пожарной безопасности: П1б.8.1.2.1 - соответствует нормам для помещений с повышенными требованиями к пожарной безопасности (офисы, метро, медицинские учреждения).
• Цвет: жёлтый - стандартизированная окраска для одномодового волокна, упрощает визуальное различение в кабельной трассе.

Совместимость и монтаж

Патч-корд оптический переходной SM 9/125 OS2 SC/APC-SC/UPC Simplex LSZH 5м совместим с любым оборудованием, имеющим SC-разъёмы - в том числе с модулями SFP/SFP+, OLT, ONT, оптическими панелями и кросс-панелями. Монтаж требует осторожности: не допускаются резкие перегибы, давление или скручивание. Разъёмы SC легко вставляются и фиксируются щелчком - не используйте силу. Убедитесь, что порты оборудования поддерживают тип полировки: APC требует углового контакта, UPC - плоского. Неправильное сочетание может вызвать увеличение потерь на соединении.

Безопасность и стандарты

Оболочка LSZH соответствует требованиям IEC 60754 и IEC 61034 - материал не содержит галогенов, не выделяет едких паров при возгорании, снижает риск отравления и затруднённой эвакуации. Индекс пожарной безопасности П1б.8.1.2.1 подтверждает соответствие российским нормам для установки в закрытых помещениях с большим скоплением людей. Кабель не поддерживает горение - самозатухающий.

Преимущества

• Переходной тип SC/APC–SC/UPC исключает необходимость в адаптерах - экономит место и снижает число возможных точек отказа.
• LSZH-оболочка делает его безопасным для использования в офисах, школах, больницах и общественных транспортах.
• Одномодовое волокно OS2 гарантирует стабильную работу на длинных участках - идеально для магистральных связей внутри зданий.
• Чёткая цветовая маркировка (жёлтый + зелёный/синий разъёмы) ускоряет диагностику и обслуживание.

Ограничения применения

• Не предназначен для внешних условий - отсутствует защита от влаги и механических повреждений (не IP-классифицирован).
• Запрещено сгибать кабель радиусом менее 10–15 см - это может повредить световод и вызвать значительные потери сигнала.
• Не использовать в средах с постоянным движением или вибрацией - отсутствует бронирование, кабель чувствителен к изгибу и растяжению.
• Не подходит для многомодовых систем - волокно 9/125 мкм несовместимо с MM-оборудованием (50/125 или 62.5/125).

Примеры использования

• Подключение SFP+ модуля в сервере к оптическому кроссу в шкафу.
• Связь между OLT и распределительной коробкой в сети GPON.
• Межпанельное соединение в телекоммуникационном шкафу с разными типами полированных разъёмов.
• Финальное подключение ONT к домашнему оптическому терминалу в квартире с использованием существующего SC/UPC порта.

Практические советы

• Перед подключением всегда проверяйте цвет разъёмов: APC - зелёный, UPC - синий. Перепутать нельзя - они не взаимозаменяемы без адаптера.
• Учитывайте посадочные места в шкафу: длина 5 м достаточна для большинства внутренних соединений, но для сложных маршрутов может потребоваться удлинение через patch panel.
• Никогда не тяните за разъёмы - всегда беритесь за корпус. Отсоединяйте, держа за пластиковую крышку, а не за провод.
• Храните и транспортируйте в оригинальной катушке - избежите случайных перегибов и запутывания.
• Проверьте совместимость с вашим оборудованием: некоторые старые модели ONU/ONT имеют только UPC, тогда как новые - APC. Этот патч-корд решает проблему несоответствия.
