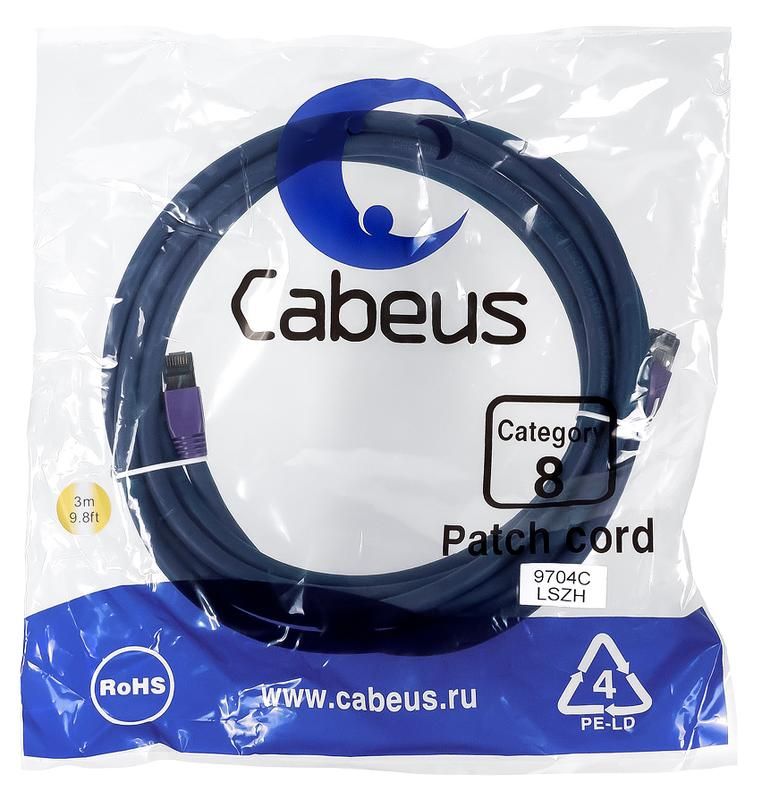

Патч-корд PC-SSTP-RJ45-Cat.8-3m-LSZH S/FTP, категория 8 (40G, 2000 MHz), 2xRJ45/8p8c, экранированный, синий, LSZH, 3 м - 9704c Cabeus

Патч-корд Cabeus 9704c (PC-SSTP-RJ45-CAT.8-3M-LSZH) - это экранированный кабель для высокоскоростной передачи данных до 40 Гбит/с в центрах обработки данных, серверных помещениях и на предприятиях с требовательными сетями. Он соединяет активное оборудование с патч-панелями, обеспечивая стабильность сигнала даже в условиях сильных помех.

Назначение и область применения

Патч-корд Cabeus 9704c предназначен для создания точечных соединений в высоконагруженных сетях. Подходит для подключения серверов, коммутаторов, маршрутизаторов и других устройств в центрах обработки данных (ЦОД), телекоммуникационных шкафах и на производственных участках с высокой плотностью оборудования. Особенно эффективен там, где требуется поддержка скорости 40 Gbps и частоты до 2000 МГц - например, в сетях следующего поколения, основанных на стандартах IEEE 802.3bs.

Технические характеристики

• Категория: Cat.8 - поддерживает скорость до 40 Гбит/с и рабочую частоту до 2000 МГц
• Тип экрана: S/FTP - внешний оплетенный экран из меди + индивидуальная фольга вокруг каждой пары
• Разъёмы: два экранированных RJ45/8P8C с защитными колпачками
• Оболочка: LSZH (Low Smoke Zero Halogen) - малодымная, безгалогенная, безопасна при возгорании
• Цвет: синий - визуальное отличие от других кабелей в стойке
• Длина: 3 метра - оптимальна для внутристойковых соединений
• Схема расpin: T568B - совместима с большинством современных патч-панелей

Совместимость и монтаж

Патч-корд Cabeus 9704c совместим с любыми экранированными патч-панелями и оборудованием, поддерживающими Cat.8. Для сохранения характеристик важно использовать экранированные разъёмы и заземлённые корпуса. Установка выполняется так же, как и для обычных Ethernet-кабелей - просто вставьте разъём в порт до щелчка. Не допускайте перегибов радиусом менее 40 мм - это снижает эффективность экрана. Не используйте с неэкранированными компонентами - потеря защиты возможна.

Безопасность и стандарты

Изделие соответствует требованиям ISO/IEC 11801-1:2017 и TIA-568.2-D для категории 8. Оболочка LSZH соответствует нормам пожарной безопасности EN 60332-1-2 и IEC 60754-2 - при горении выделяет минимальный дым и не образует токсичных галогенов. Все кабели проходят 100%-ную проверку на тестере Fluke DSX-8000, что гарантирует соответствие спецификациям Cat.8 по затуханию, NEXT, FEXT и другим параметрам.

Преимущества

• Высокая помехозащищённость благодаря двойному экрану (S/FTP): внешняя оплётка + фольга на парах
• Максимальная пропускная способность - 40 Гбит/с на расстоянии до 30 м
• LSZH-оболочка повышает безопасность в закрытых помещениях и ЦОД
• Защитные колпачки предотвращают повреждение контактов при хранении и транспортировке
• Стандартная распиновка T568B - совместимость с существующей инфраструктурой

Ограничения применения

Патч-корд Cabeus 9704c не предназначен для работы вне помещений - оболочка LSZH не защищена от УФ-излучения и осадков. Также он несовместим с неэкранированными (UTP) компонентами сети - использование таких разъёмов или патч-панелей сводит на нет преимущество экранирования. Не рекомендуется применять в средах с постоянными механическими нагрузками (например, в движущихся кабельных трассах) - кабель не рассчитан на многократное изгибание.

Примеры использования

• Подключение сервера к верхнему коммутатору в стойке ЦОД
• Соединение между патч-панелью и модулем SFP+ 40GbE
• Коммутация портов в распределительном шкафу на производстве с мощными промышленными контроллерами
• Локальные связи в научных лабораториях с высокоточным оборудованием, чувствительным к ЭМИ

Практические советы

• Выбирайте длину 3 м, когда расстояние между устройствами не превышает 2–3 метра - длиннее не стоит брать, чтобы не терять качество сигнала
• Перед установкой снимите защитные колпачки с разъёмов - они нужны только для транспортировки
• Не переплетайте этот кабель с неэкранированными - это создаёт помехи и снижает эффективность экрана
• Заземляйте все экранированные элементы системы - без этого экран работает лишь частично
• Проверяйте целостность экрана при каждом обслуживании: если оплётка повреждена - замените кабель
