Патч-панель 19", 0.5 U,CAT6, 24 порта RJ45, экранированная | RN6PPF2405 DKC ДКС

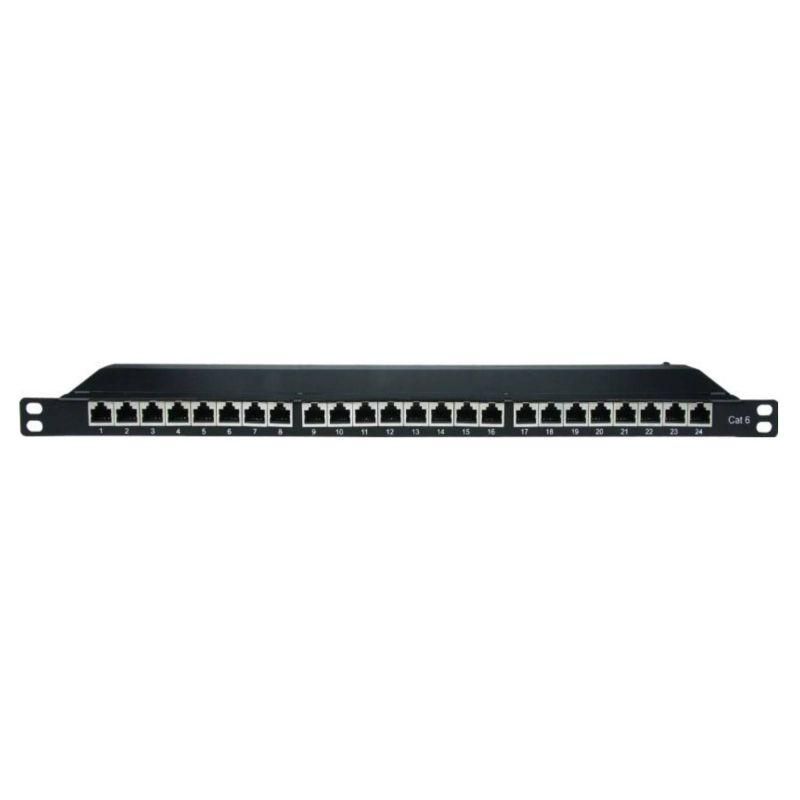

Патч-панель DKC IT RN6PPF2405 - компактная моноблочная панель высотой 0,5 U, оснащённая 24 экранированными RJ45-портами категории Cat6. Подходит для организованной и защищённой коммутации сетевых соединений в серверных шкафах, особенно там, где важна помехозащита.

Назначение и область применения

Патч-панель DKC IT RN6PPF2405 предназначена для централизованного распределения и переключения сетевых кабелей категории Cat6 и ниже. Используется в серверных помещениях, телекоммуникационных шкафах, на рабочих местах с высокими требованиями к качеству передачи данных. Экранированная конструкция снижает влияние внешних электромагнитных помех - идеально для промышленных объектов, медицинских учреждений, офисов с плотным расположением оборудования.

Технические характеристики

• Высота: 0,5 U (стандартная для 19-дюймовых стоек)
• Количество портов: 24
• Тип разъёмов: RJ45, 8P8C (стандартный Ethernet-разъём)
• Экранирование: да - каждый порт имеет металлический экран, связанный с общей рамкой панели
• Способ подключения: 110 IDC - для обжима жил кабеля с помощью специального инструмента
• Цвет: чёрный
• Категория: Cat6 - обеспечивает скорость до 1 Гбит/с на расстоянии до 100 м

Совместимость и монтаж

Патч-панель DKC IT RN6PPF2405 устанавливается в 19-дюймовые стойки с помощью стандартных крепёжных уголков (в комплект не входят). Монтаж требует предварительной подготовки: все кабели должны быть обжаты через 110-зажимы с использованием punch-down инструмента. Каждый порт подключается отдельно - не допускается одновременный обжим нескольких жил. Для работы с экранированной конструкцией необходимо подключение заземляющего провода к корпусу панели - без этого экран не будет работать.

Безопасность и стандарты

Патч-панель соответствует требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для категории Cat6. Экранированная конструкция снижает риск возникновения наводок, что повышает надёжность передачи данных. Обязательное заземление делает её безопасной в условиях повышенной электромагнитной активности. Напряжение и ток не коммутируются - устройство работает исключительно с сигналами низкого уровня.

Преимущества

• Компактность: занимает всего 0,5 U, экономит место в шкафу
• Стабильная передача данных благодаря экранированию - меньше потерь и помех
• Удобная организация кабелей: все 24 порта выведены в одну плоскость, легко маршрутизируются
• Совместима с большинством существующих систем Cat6 и Cat5e
• Изготовлена из прочного пластика с металлической основой - устойчива к механическим нагрузкам

Ограничения применения

• Не подходит для установки без заземления - без него экранирование теряет смысл и может вызвать помехи
• Не предназначен для прямого подключения к оборудованию - используется как промежуточная точка между кабельными трассами и коммутаторами
• Поддерживает только медные кабели Cat6/Cat5e; не совместима с оптоволокном
• Работает только с 110-обжимом - нельзя использовать с обычными RJ45-коннекторами типа “джек”
• Недоступна для быстрого переключения - каждое подключение требует инструмента и времени

Примеры использования

• Центральный патч-панель в серверной комнате предприятия
• Распределительный щит на производстве с частыми изменениями схемы связи
• Оборудование в больницах, где требуется минимизация электромагнитных интерференций
• Филиалы банков с высокой плотностью сетевых точек

Практические советы

• Перед монтажом проверьте, чтобы заземляющий контакт панели был надёжно соединён с шиной заземления шкафа
• Используйте только кабели Cat6 или выше - использование Cat5e возможно, но не рекомендовано для новых проектов
• При прокладке кабелей соблюдайте радиус изгиба не менее 4× диаметра кабеля - иначе нарушится экранирование
• Не перегружайте панель: 24 порта - максимум, не используйте адаптеры для увеличения числа подключений
• При обслуживании всегда отключайте питание смежного оборудования - даже при низком напряжении возможны скачки
• Патч-панель DKC IT RN6PPF2405 лучше сочетать с экранированными кабелями и экранированными RJ45-штекерами на конце - так достигается полная система защиты
