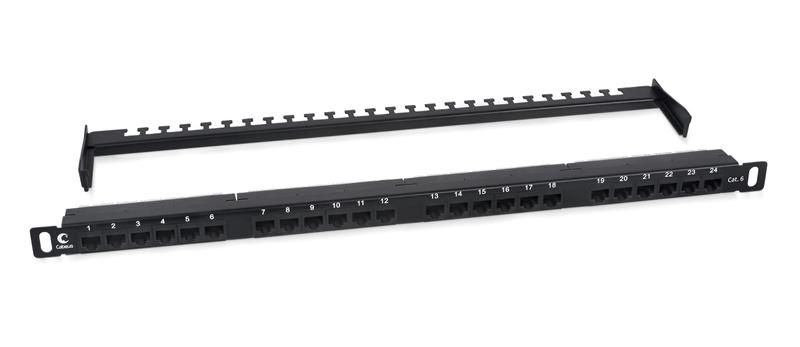

Патч-панель PLHD-24-Cat.6-Dual-180-0,5U высокой плотности 19 (0,5U), 24 порта RJ-45, категория 6, Dual IDC,180 градусов, с задним кабельным организатором - 9664c Cabeus

Патч-панель Cabeus plhd-24-cat.6-dual-180-0,5u - это компактный коммутационный модуль на 0,5U для организации сетевых соединений в 19-дюймовой стойке. Подходит для терминализации кабелей категории 6 и быстрой перекоммутации устройств через patch-шнуры.

Назначение и область применения

Патч-панель Cabeus plhd-24-cat.6-dual-180-0,5u используется для создания централизованного узла распределения сетевых соединений в структурированных кабельных системах (СКС). Применяется в офисах, серверных, телекоммуникационных шкафах, на производствах и в объектах с высокой плотностью точек доступа. Обеспечивает надёжное соединение между активным оборудованием (коммутаторами, маршрутизаторами) и рабочими местами через Ethernet-кабели категории 6.

Технические характеристики

• Форм-фактор: 19 дюймов, высота 0,5U
• Количество портов: 24 × RJ-45
• Категория: Cat.6 - поддерживает скорость до 1 Гбит/с и частоту до 250 МГц
• Тип контактов: Dual IDC - два стандарта терминации (T568A и T568B) на одной панели
• Угол выхода портов: 180° - кабели выходят прямо назад, минимизируя изгибы
• Маркировка: номера портов на лицевой стороне, цветовая схема на тыльной стороне
• Инструмент для монтажа: совместим с ножами типа 110 и Krone
• Задний кабельный организатор: встроенная система фиксации и управления кабелями
• Экранирование: неэкранированная (UTP)

Совместимость и монтаж

Патч-панель Cabeus plhd-24-cat.6-dual-180-0,5u устанавливается в любую стандартную 19-дюймовую стойку или шкаф с достаточным свободным местом по высоте (0,5U = ~22 мм). Кабели категории 6 заходят сзади, фиксируются в организаторе, затем терминализируются в контакты Dual IDC. Цветовая маркировка позволяет легко соблюдать стандарты T568A/B. Угол 180° обеспечивает прямой выход кабелей - это снижает риск повреждения жил при многократном извлечении шнуров спереди. Для монтажа используйте инструмент с ножом 110/Krone - он точно вдавливает провода в контактные лезвия под углом 45°, сохраняя целостность пар и улучшая передачу сигнала.

Преимущества

• Два стандарта терминации (T568A и T568B) на одной панели - удобство при смешанной инфраструктуре
• Выход портов под 180° - предотвращает перегиб кабелей и упрощает обслуживание
• Встроенный задний организатор - снижает хаос в кабельных трассах, ускоряет поиск и замену
• Чёткая нумерация портов - исключает ошибки при подключении
• Компактная высота 0,5U - экономит место в стойке, идеально для малых и средних распределительных узлов

Ограничения применения

• Не подходит для экранированных кабелей (S/FTP, F/UTP) - панель неэкранированная, не обеспечивает заземление экрана
• Работает только с кабелями категории 5e и выше; использование кабелей ниже Cat.6 снижает общую производительность системы
• Не предназначен для внешней установки - отсутствует защита от пыли и влаги (нет IP-рейтинга)
• Не рекомендуется использовать в условиях постоянных механических нагрузок на кабели - напряжение на контактах может вызвать потери связи

Примеры использования

• Центральный узел в офисе: связь между коммутатором и 24 рабочими местами
• Серверная стойка: интерконнект между серверами и верхними коммутаторами
• Производственные линии: подключение контроллеров, датчиков и HMI-устройств
• Объекты с ограниченным пространством: где важна максимальная плотность портов на минимальной высоте

Практические советы

• Перед монтажом проверьте соответствие кабеля категории 6 - даже один некачественный участок снизит всю систему до уровня Cat.5e
• Используйте кабель с запасом длины - не затягивайте слишком сильно при фиксации в организаторе
• При терминации следите за порядком цветов: T568A и T568B нельзя перемешивать внутри одного канала
• После сборки протестируйте каждый порт - особенно важно при использовании двух стандартов на одной панели
• Для долгосрочной надёжности не допускайте переплетения кабелей - используйте задний организатор как основной способ управления трассами
