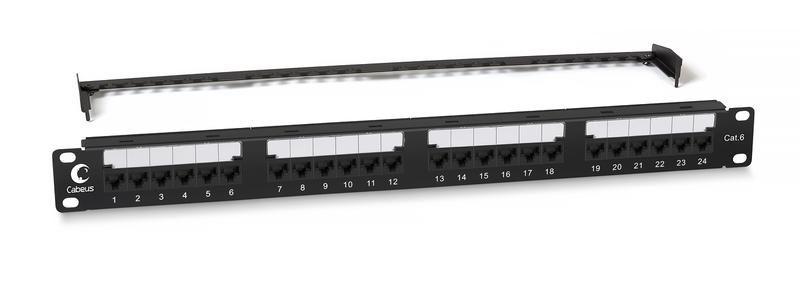

Патч-панель PL2-24-Cat.6-Dual IDC 19 (1U), 24 порта RJ-45, категория 6, Dual IDC, с задним кабельным организатором, new - 10589c Cabeus

Патч-панель Cabeus 10589c (PL2-24-CAT.6-DUAL) - это 19-дюймовая панель на 24 порта RJ-45 категории 6 с технологией Dual IDC и задним кабельным организатором, предназначенная для надёжного терминирования и упорядоченного подключения сетевых кабелей в телекоммуникационных шкафах.

Назначение и область применения

Патч-панель Cabeus 10589c используется для создания и управления локальными сетями на основе структурированной кабельной системы (СКС). Она позволяет терминировать горизонтальные кабели от рабочих мест и соединять их с оборудованием - свичами, маршрутизаторами, серверами - через коммутационные шнуры. Подходит для установки в стандартные 19-дюймовые стойки и шкафы в офисах, центрах обработки данных, учебных заведениях и промышленных объектах.

Технические характеристики

• Формат: 19 дюймов, 1U высота
• Количество портов: 24 × RJ-45
• Категория: Cat 6 - обеспечивает пропускную способность до 250 МГц и поддержку Gigabit Ethernet
• Тип контактов: Dual IDC - два стандарта терминации (T568A и T568B) на одной панели
• Угол расположения ножей: 45° - снижает помехи и повышает качество сигнала
• Инструмент для монтажа: совместим с ножами тип 110 и Krone
• Экранирование: неэкранированная (UTP)
• Задний кабельный организатор: съёмный, фиксирует кабели после терминации
• Маркировка: номера портов и поля для этикеток на лицевой стороне

Совместимость и монтаж

Патч-панель Cabeus PL2-24-CAT.6-DUAL устанавливается в любую 19-дюймовую стойку с глубиной, достаточной для размещения кабелей с запасом. Кабели заходят сзади, затем направляются в съёмный организатор, где фиксируются перед подключением к контактам IDC. Каждый порт можно терминировать по стандарту T568A или T568B - цветовая маркировка на тыльной стороне помогает избежать ошибок. Убедитесь, что используемые кабели соответствуют категории 6 и имеют внешний диаметр, совместимый с зажимами IDC (обычно 4–6 мм).

Преимущества

• Dual IDC - возможность использовать одинаковый интерфейс для двух стандартов терминации, что упрощает работу с существующими системами
• Угол ножей 45° - улучшает электрические характеристики, снижает NEXT-перекрестные помехи
• Съёмный задний организатор - позволяет легко обслуживать кабели, заменять панель или перестраивать сеть без демонтажа всех проводов
• Чёткая маркировка портов - минимизирует риск ошибок при подключении и диагностике
• Стандартный формат 19" - совместим с большинством телекоммуникационных решений

Ограничения применения

• Не подходит для экранированных кабелей (S/FTP, F/UTP) - панель не имеет заземления и не обеспечивает ЭМС
• Работает только с медными кабелями Cat 6 и ниже; не рассчитана на оптоволокно
• Не рекомендуется для открытых помещений с высокой влажностью или температурными колебаниями - отсутствует защита IP
• Требует точного соблюдения технологии терминации: неверная затяжка ножей вызывает потери сигнала

Примеры использования

• Центральный распределительный щит в офисном здании - терминация кабелей от рабочих мест и подключение к коммутаторам
• Серверная комната - организация связи между серверами, NAS и сетевым оборудованием
• Образовательные учреждения - управление сетью классов и лабораторий
• Производственные участки - подключение контроллеров, датчиков и HMI-устройств к основной сети

Практические советы

• Перед монтажом проверьте соответствие кабеля категории 6 - использование Cat 5e снизит эффективность всей системы
• Используйте инструмент 110/Krone с регулируемым усилием - слишком сильное давление повредит контакты
• Фиксируйте кабели в заднем организаторе сразу после терминации - так предотвращается перегиб и случайное выдергивание
• Маркируйте каждый порт сразу после сборки - это экономит время при последующем обслуживании
• Не перегружайте панель более чем 24 кабелями - превышение нагрузки затрудняет доступ и увеличивает вероятность переплетения
