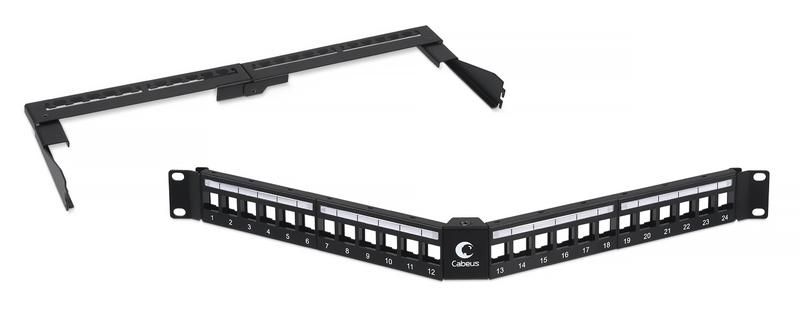

Угловая модульная патч-панель 19" 24 порта 1U для неэкранированных модулей с задним кабельным организатором (без модулей) | 798 Cabeus PLB-24-CON 7983c

Модульная угловая патч-панель Cabeus plb-24-con - это компактное решение для организации кабельной инфраструктуры в 19-дюймовых стойках. Устройство рассчитано на установку 24 неэкранированных модулей Keystone и оснащено задним кабельным организатором для удобного управления проводами. Подходит для серверных комнат, офисных сетей и телекоммуникационных узлов.

Назначение и область применения

Патч-панель Cabeus plb-24-con используется для терминализации кабелей категории UTP в рамках структурированных кабельных систем (СКС). Она позволяет подключать устройства через коммутационные шнуры - например, компьютеры, телефоны, камеры или точки доступа Wi-Fi. Угловая форма обеспечивает экономию места в стойке, особенно когда требуется плотная укладка оборудования. Применяется в центрах обработки данных, офисах, учебных заведениях и других местах, где нужна гибкая и часто изменяемая сетевая топология.

Технические характеристики

• Форм-фактор: 19 дюймов, 1U
• Количество портов: 24
• Тип модулей: неэкранированные (UTP), совместимые с Keystone
• Расположение портов: угловое (L-образное)
• Кабельный организатор: съёмный, задний
• Материал корпуса: металл с покрытием, устойчивый к коррозии
• Цвет: чёрный

Совместимость и монтаж

Патч-панель Cabeus plb-24-con совместима с любыми неэкранированными модулями стандарта Keystone - в том числе RJ45 Cat5e/Cat6. Для монтажа достаточно зафиксировать её в 19-дюймовой стойке с помощью боковых кронштейнов. Кабели заводятся сзади, фиксируются в организаторе, затем протягиваются вперёд и обжимаются в соответствующих модулях. Номера портов на передней панели упрощают идентификацию соединений. Установка требует минимального инструментария: плоскогубцы, обжимной инструмент и тестер.

Преимущества

• Угловая конструкция снижает нагрузку на кабели и уменьшает радиус изгиба, продлевая срок службы проводов
• Съёмный задний организатор позволяет легко обслуживать кабели без демонтажа панели
• Чёткая нумерация портов ускоряет диагностику и замену соединений
• Стандартный 19" формат гарантирует совместимость с большинством телекоммуникационных стоек
• Отсутствие встроенных модулей даёт свободу выбора типа и класса кабеля (Cat5e, Cat6, Cat6A)

Ограничения применения

• Не поддерживает экранированные модули (STP/FTP) - использование таких модулей невозможно
• Не предназначен для работы с оптоволокном - только медные кабели UTP
• Не имеет встроенного заземления; при необходимости заземление выполняется отдельно через оборудование
• Максимальная температура эксплуатации не указана - рекомендуется избегать сред с температурой выше +40 C

Примеры использования

• Подключение рабочих мест в офисе к коммутатору через UTP-кабели Cat6
• Интерконнект между серверами и сетевым оборудованием в малых ЦОД
• Распределение сигналов IP-камер и VoIP-телефонов в образовательных учреждениях
• Временные сети на выставках или мероприятиях - быстрая переустановка благодаря modular design

Практические советы

• Перед установкой проверьте посадочные размеры вашей стойки - патч-панель Cabeus plb-24-con требует стандартного 19"-крепления
• Используйте кабели одинаковой длины и цвета для каждой группы устройств - так проще найти проблемные соединения
• Заполните все 24 порта сразу, даже если используете меньше - это предотвращает перегрев и деформацию корпуса
• Не затягивайте кабели слишком сильно в организаторе - это повредит жилы и вызовет потери сигнала
• При частой перекоммутации выбирайте модули с высокой механической прочностью - они выдерживают до 1000 циклов подключения
