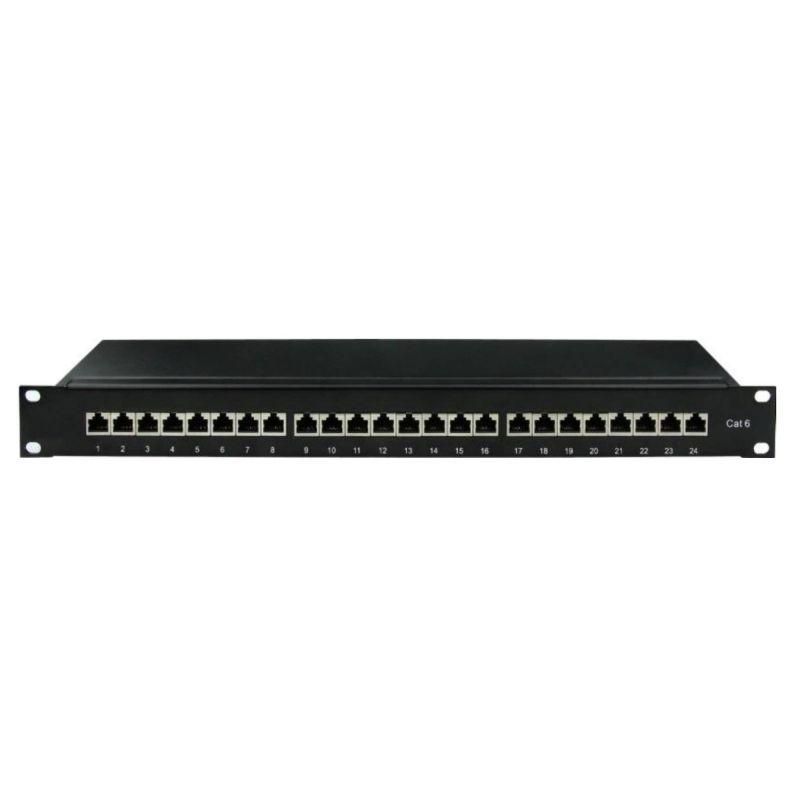

Патч-панель 19",1U, CAT6, 24 порта RJ45, экранированная | RN6PPF241 DKC ДКС

Патч-панель DKC IT RN6PPF241 — это компактная экранированная коммутационная панель формата 1U для организации сетевой инфраструктуры в серверных шкафах. Подходит для работы с экранированными кабелями Cat6 и Cat5e, обеспечивает надежное соединение и снижает помехи за счет экрана и правильного заземления.

Назначение и область применения

Патч-панель DKC IT RN6PPF241 используется для коммутации и распределения сетевых сигналов в локальных вычислительных сетях. Применяется в центрах обработки данных, офисных помещениях, на производстве и в телекоммуникационных шкафах. Особенно эффективна там, где важна устойчивость к электромагнитным помехам — например, рядом с силовым оборудованием, частотными преобразователями или радиопередатчиками.

Технические характеристики

• Формат: 19 дюймов, 1U (высота 44,45 мм)
• Количество портов: 24
• Тип разъёмов: RJ45 8P8C (стандартный Ethernet-разъём)
• Категория передачи: Cat6
• Экранирование: Да (S/FTP или F/UTP — зависит от используемого кабеля)
• Способ подключения: 110-style IDC (запрессовка жил кабеля через контактную планку)
• Цвет корпуса: Чёрный
• Обратная совместимость: Работает с экранированными кабелями Cat5e

Совместимость и монтаж

Патч-панель DKC IT RN6PPF241 устанавливается в стандартные 19-дюймовые стойки с помощью боковых кронштейнов. Для подключения кабелей используются контакты типа 110 — они обеспечивают прочное механическое соединение без пайки. Каждый порт имеет цветовую маркировку для удобства идентификации. Жилы кабеля запрессовываются специальным инструментом ( Punch Down Tool ).

Важно: все экранированные кабели должны быть правильно заземлены через металлический корпус патч-панели. Отсутствие заземления сводит на нет преимущество экрана и может вызвать помехи или повреждение оборудования.

Безопасность и стандарты

Патч-панель соответствует требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для категории Cat6. Экранированная конструкция снижает уровень внешних электромагнитных воздействий, что важно для соблюдения норм EMC. Материалы корпуса не поддерживают горение и соответствуют стандартам безопасности для помещений с повышенными требованиями к пожарной безопасности.

Преимущества

• Экранирование минимизирует влияние внешних помех — особенно актуально в условиях промышленной среды.
• Использование стандарта 110 позволяет быстро и надёжно монтировать до 24 кабелей без инструментов для пайки.
• Универсальная совместимость с Cat5e и Cat6 даёт гибкость при модернизации сети.
• Чёрный цвет корпуса сочетается с большинством серверных стоек и маскирует следы эксплуатации.
• Моноблочная конструкция исключает деформацию портов при многократном подключении/отключении.

Ограничения применения

• Не предназначена для неэкранированных кабелей (UTP) — использование таких кабелей лишает смысл экранирования и может нарушить целостность системы защиты от помех.
• Требует обязательного заземления; без него возможны сбои связи или риск повреждения устройств.
• Не рекомендуется использовать вне закрытых помещений — отсутствует защита от влаги и пыли (не имеет IP-рейтинга).
• Подключение требует профессионального инструмента (Punch Down Tool); самостоятельная установка без опыта может повредить контакты.

Примеры использования

• Центральный коммутационный щит в офисе с сотней рабочих мест.
• Шкаф управления на производственной линии, где работают частотники и приводы.
• Серверная в медицинском учреждении — где требуется стабильность сигнала и минимальные помехи.
• Телефонная станция или распределительный пункт оператора связи.

Практические советы

• Перед монтажом проверьте, чтобы все экранированные кабели имели цельный экран и медную оплетку — это гарантирует работу всей системы.
• Заземление выполняйте через шину заземления в шкафу, подключённую к корпусу патч-панели. Используйте медный провод сечением не менее 2,5 мм².
• Не перегружайте панель — максимальная нагрузка на каждый порт — 1 Гбит/с. Для 10 Гбит/с потребуется Cat6a и более качественные материалы.
• При прокладке кабелей избегайте резких изгибов — радиус изгиба должен быть не меньше 4 диаметров кабеля.
• Лучше всего использовать эту панель в паре с экранированными RJ45-коннекторами и экранированными patch-cord’ами — так система работает полностью согласованно.
