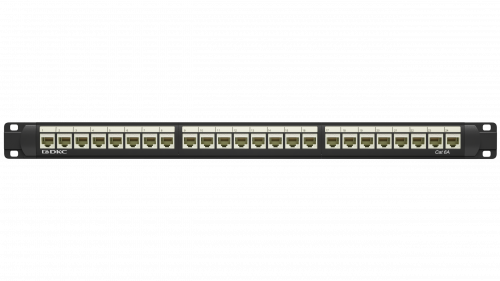

Патч-панель 19",1U,CAT6А, 24 модуля RJ45, неэкранированная | RN6APPU24 DKC ДКС

Патч-панель DKC IT RN6APPU24 - это стационарное устройство для организации сетевой инфраструктуры в 19-дюймовой стойке. Назначена для надёжного соединения кабелей Cat6A через разъёмы RJ45, обеспечивая передачу данных до 10 Гбит/с. Подходит для установки в серверных, офисных и телекоммуникационных шкафах.

Назначение и область применения

Патч-панель DKC IT RN6APPU24 используется для централизованной коммутации Ethernet-кабелей в локальных сетях. Применяется там, где требуется чёткая маршрутизация и упрощённое обслуживание кабельной системы: в серверных комнат, малых офисах, распределительных щитах, кроссовых зонах класса B/C. Особенно эффективна при новом строительстве или реконструкции помещений, где важна компактность и доступность подключений.

Технические характеристики

• Категория: Cat6A - поддерживает скорость до 10 Гбит/с на расстоянии до 100 метров
• Количество портов: 24 × RJ45 - каждый порт соответствует одному кабелю
• Тип подключения: 110 - позволяет использовать инструмент для обжима контактов, повышает надёжность соединения
• Размер: 19 дюймов / 1U - совместим с любой стандартной стойкой
• Защита: IP20 - предохраняет от случайного прикосновения к контактам, но не защищает от пыли и влаги
• Цвет: чёрный - сочетается с большинством стоек и корпусов
• Поддерживаемый диаметр жил: 23–24 AWG - оптимально для медных проводников в UTP-кабелях
• Исполнение: неэкранированная (UTP) - применяется в средах с низким уровнем ЭМИ

Совместимость и монтаж

Патч-панель DKC IT RN6APPU24 монтируется в 19-дюймовые стойки с помощью стандартных крепёжных уголков, входящих в комплект. Каждый из 24 модулей фиксируется в рамке и легко заменяется при необходимости. Для подключения кабелей используется технология 110 - требует специального инструмента (обжимной клещи), который плотно прижимает жилы к контактным пластинам. Установка выполняется после прокладки кабелей от рабочих мест к шкафу. Все кабели должны иметь одинаковый тип - UTP Cat6A, сечением 23–24 AWG.

Безопасность и стандарты

Устройство соответствует требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для категории Cat6A. Защита IP20 исключает риск прикосновения к токоведущим частям, но не предназначено для работы во влажных, запылённых или наружных условиях. Не содержит материалов, выделяющих токсичные вещества при перегреве.

Преимущества

• Компактность: занимает всего 1U места в стойке, экономит пространство
• Лёгкий доступ: все порты расположены спереди - удобно для тестирования и переключения
• Надёжное соединение: система 110 снижает вероятность потерь сигнала и окисления контактов
• Готовый комплект: не требует докупки креплений или модулей
• Совместимость с популярными решениями: работает с любыми коммутаторами, поддерживающими Cat6A

Ограничения применения

• Не подходит для внешней установки - отсутствует защита от влаги и пыли
• Не предназначен для экранированных кабелей (FTP/SFTP) - использование таких кабелей может вызвать помехи
• Не рассчитана на высокую плотность подключений свыше 24 точек - для больших систем нужна 2U+ панель
• Требует профессионального обжима - неквалифицированная установка снижает качество связи

Примеры использования

• Обслуживание сети в небольшом офисе с 20–24 рабочими местами
• Центральный узел в распределительном шкафу многоквартирного дома
• Кроссовая зона в серверной компании класса B/C
• Переоборудование старой телефонной сети в современную Ethernet-инфраструктуру

Практические советы

• При прокладке кабелей соблюдайте радиус изгиба не менее 4× диаметра кабеля - иначе нарушится категория Cat6A
• Используйте кабели с маркировкой Cat6A и медными жилами 23–24 AWG - другие типы могут не обеспечить заявленную скорость
• Проверьте правильность цветовой схемы (T568A/B) при обжиме - несоответствие вызывает отказ связи
• Помечайте каждый порт этикеткой - это ускорит диагностику и обслуживание
• Патч-панель DKC IT RN6APPU24 лучше устанавливать рядом с коммутатором - так минимизируется длина патч-кордов и снижаются потери сигнала
