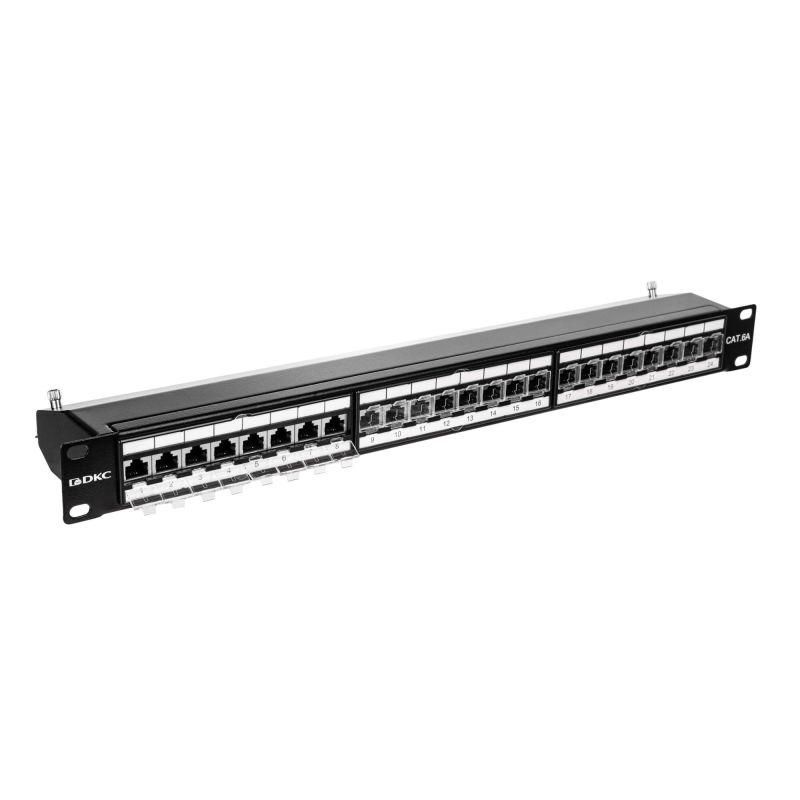

Патч-панель 19", 1U, CAT6A, 24 порта RJ45, экранированная | RN6APPF241 DKC ДКС

Патч-панель DKC IT RN6APPF241 - это экранированная коммутационная панель на 24 порта RJ45, предназначенная для надёжной организации сетевой инфраструктуры в серверных помещениях и телекоммуникационных шкафах. Монтировается в 19-дюймовый стойкий формат, обеспечивает стабильную передачу данных до 10 Гбит/с и совместима с кабелями Cat6A, Cat6 и Cat5e.

Назначение и область применения

Патч-панель DKC IT RN6APPF241 используется для централизованного соединения сетевых кабелей в локальных вычислительных сетях. Подходит для установки в серверных шкафах, распределительных щитах и телекоммуникационных помещениях. Экранированная конструкция снижает влияние внешних помех, что особенно важно в условиях плотной укладки кабелей, рядом с силовым оборудованием или в промышленных средах.

Технические характеристики

• Форм-фактор: 19 дюймов, 1U
• Количество портов: 24
• Тип разъёмов: RJ45 (8P8C)
• Категория: Cat6A
• Экранирование: Да (S/FTP или F/UTP - зависит от используемого кабеля)
• Способ подключения: 110-style IDC (запрессовка жил кабеля через контактные планки)
• Цвет корпуса: Чёрный
• Защита контактов: Откидные пылезащитные шторки

Совместимость и монтаж

Патч-панель DKC IT RN6APPF241 совместима с любыми кабелями категории Cat6A, Cat6 и Cat5e, включая экранированные (STP, FTP, S/FTP) и неэкранированные (UTP). Для монтажа требуется инструмент для обжима по технологии 110 - специальный punch-down tool. Каждый порт имеет цветовую маркировку для удобства идентификации пар. Установка выполняется в 19-дюймовую стойку с помощью стандартных крепёжных уголков, входящих в комплект.

Обязательное условие: панель требует подключения к системе заземления. Без заземления экранирование теряет эффективность, а риск помех возрастает.

Безопасность и стандарты

Патч-панель соответствует требованиям TIA/EIA-568-C.2 и ISO/IEC 11801 для категории Cat6A. Обеспечивает передачу сигналов на частотах до 500 МГц. Все материалы корпуса и контактов соответствуют нормам UL и RoHS. Наличие пылезащитных шторок повышает долговечность контактов при длительном хранении или в неидеальных условиях эксплуатации.

Преимущества

• Экранированная конструкция минимизирует наведённые помехи - идеально для помещений с мощным электрооборудованием.
• Индивидуальные откидывающиеся шторки защищают каждый порт от пыли и механических повреждений.
• Стандартный интерфейс 110 позволяет быстро и надёжно обжимать кабели без пайки.
• Уплотнённая компоновка 24 портов в 1U экономит место в стойке.
• Поддержка всех уровней категории (Cat5e, Cat6, Cat6A) даёт гибкость при модернизации сети.

Ограничения применения

• Не предназначена для работы вне закрытых помещений - не имеет защиты IP и не рассчитана на влагу, перепады температур или прямые солнечные лучи.
• Требует обязательного заземления; использование без него недопустимо - это снижает эффективность экранирования и создаёт риск повреждения оборудования.
• Не подходит для монтажа в нестандартные шкафы шириной менее 19 дюймов.
• Не рекомендуется использовать с кабелями выше категории Cat6A - возможна потеря гарантии по характеристикам.

Примеры использования

• Центральная точка коммутации в офисной сети с высокими требованиями к скорости и помехозащищённости.
• Серверная в производственном цеху - где рядом находятся частотники, сварочные аппараты или двигатели.
• Телекоммуникационный шкаф в многоквартирном доме для организации IPTV и VoIP-инфраструктуры.
• Кабельная трасса между этажами здания, где используются экранированные кабели Cat6A.

Практические советы

• Перед монтажом проверьте посадочный диаметр кабеля - он должен подходить под тип контактов 110 (обычно 0,4–0,6 мм2).
• Используйте качественные экранированные кабели Cat6A с медными жилами - алюминиевые или бронированные варианты могут вызвать проблемы с заземлением.
• Заземление панели выполните отдельным проводником сечением не менее 2,5 мм2, подключенным напрямую к шине PE в шкафу.
• Не перегружайте панель более чем 24 кабелями - избыток нагрузки затрудняет обслуживание и увеличивает вероятность перегрева.
• При маркировке портов применяйте этикетки сразу после монтажа - это сэкономит время при диагностике и замене.
