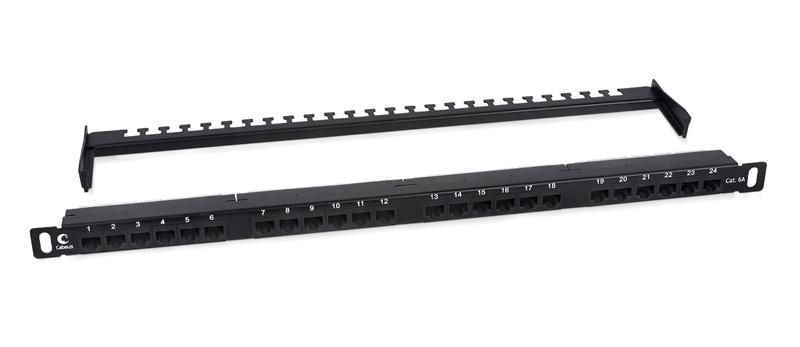

Патч-панель PLHD-24-Cat.6a-Dual-180-0,5U высокой плотности 19 (0,5U), 24 порта RJ-45, категория 6a, Dual IDC,180 градусов, с задним кабельным организатором - 9665c Cabeus

Патч-панель Cabeus 9665c - это компактная 0,5U-версия с 24 портами RJ-45 категории 6A, предназначенная для организации кабельной инфраструктуры в телекоммуникационных шкафах. Благодаря Dual IDC-контактам и заднему организатору кабелей, она упрощает монтаж и обслуживание сетей высокой плотности.

Назначение и область применения

Патч-панель Cabeus 9665c используется для терминализации горизонтальных кабелей категории 6A в структурированных кабельных системах (СКС). Она обеспечивает надёжное соединение между постоянными линиями (от рабочих мест) и активным оборудованием через patch-шнуры. Подходит для установки в стандартные 19-дюймовые стойки и шкафы в офисах, центрах обработки данных, учебных заведениях и промышленных объектах.

Технические характеристики

• Форм-фактор: 19 дюймов, 0,5U
• Количество портов: 24 × RJ-45
• Категория: Cat. 6A - поддерживает скорость до 10 Гбит/с на расстоянии до 100 м
• Тип контактов: Dual IDC - два стандарта терминации: T568A и T568B на одной панели
• Угол расположения ножей: 45° - снижает переходные помехи и повышает целостность сигнала
• Инструмент для монтажа: совместим с ножами тип 110 и Krone
• Задний кабельный организатор: съёмный, фиксирует кабели по группам, предотвращает перегибы
• Экранирование: неэкранированная (UTP)

Совместимость и монтаж

Патч-панель Cabeus 9665c устанавливается в любые 19-дюймовые стойки с достаточной глубиной. Монтаж выполняется в два этапа:

1. Подготовка кабеля: зачищают внешнюю изоляцию, выравнивают жилы по цветовой схеме (T568A/B), вставляют в соответствующий контакт.
2. Обжим: используют инструмент тип 110 или Krone - ножи работают под углом 45°, что позволяет добиться точного контакта без повреждения жил.

Съёмный задний организатор крепится к корпусу после окончания терминации. Он упорядочивает выходящие кабели, исключает перекручивания и упрощает доступ к портам спереди.

Преимущества

• Высокая плотность: 24 порта на 0,5U позволяют экономить место в шкафу
• Гибкая терминация: наличие двух стандартов (T568A/B) на одной панели упрощает замену и модификацию существующих участков сети
• Стабильная передача: угол ножей 45° минимизирует NEXT-потери, что важно для работы на частотах до 500 МГц
• Лёгкий сервис: съёмный организатор можно демонтировать без снятия всей панели - удобно при ремонте или переупаковке

Ограничения применения

• Не подходит для экранированных кабелей (FTP, S/FTP): панель не имеет заземления и не обеспечивает ЭМС
• Не рекомендовано использовать в условиях повышенной влажности или открытых помещениях - отсутствует защита IP
• Работает только с одножильными и многожильными кабелями Cat. 6A до 23 AWG; более толстые кабели могут не войти в контакты

Примеры использования

• Центральный щит в офисном здании - сбор всех кабелей от рабочих мест
• Шкаф в серверной - интерфейс между UTP-кабелями и коммутаторами
• Производственные линии - подключение датчиков и контроллеров к Ethernet-сети
• Образовательные учреждения - организация локальной сети в аудиториях и библиотеках

Практические советы

• Перед монтажом проверьте соответствие кабеля категории 6A - использование Cat. 5e снизит общую производительность системы
• Не затягивайте кабели слишком сильно при фиксации в организаторе - это может деформировать жилы и вызвать потери сигнала
• При использовании T568A и T568B одновременно - обязательно маркируйте каждый порт, чтобы избежать путаницы
• При замене панели - сохраните схему подключения: Dual IDC позволяет легко восстановить старую маршрутизацию
• Проверяйте посадочные размеры: 0,5U требуют наличия свободного места сверху и снизу в стойке - не забудьте про вентиляцию
