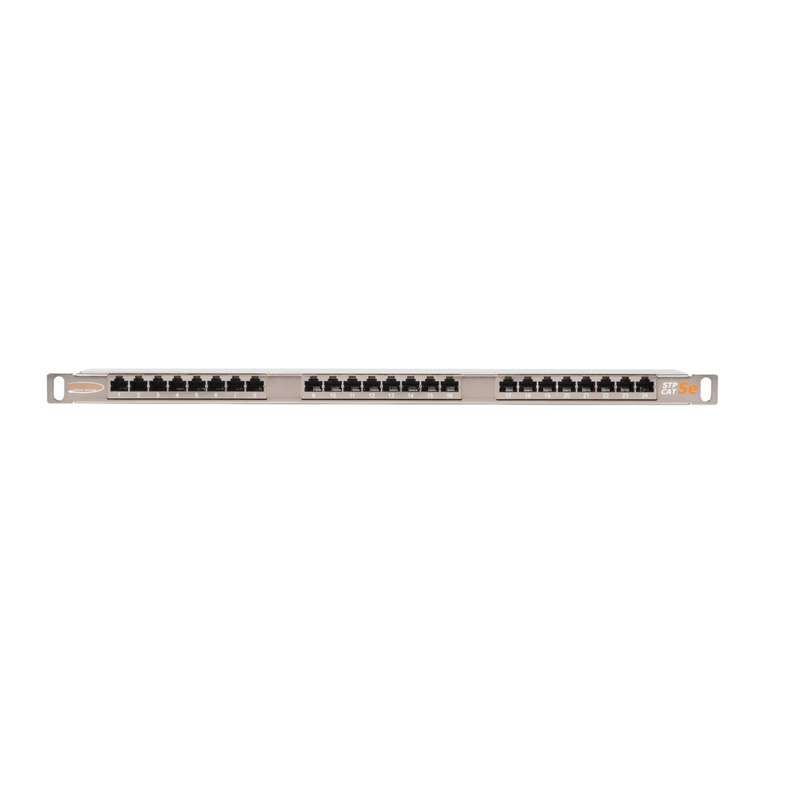

Панель 19'', 0,5U, 24 порта, Кат.5e, RJ45/8P8C, экран., металлик - NMC-RP24SD2-HU-MT NIKOMAX ЭКО14151

Патч-панель Nikomax NMC-RP24SD2-HU-MT - компактное экранированное устройство категории Cat.5e с 24 портами RJ45, предназначенное для организации сетевых соединений в ограниченном пространстве 19-дюймовых стоек. Подходит для дата-центров, серверных комнат и промышленных систем, где важна плотность размещения и защита от помех.

Назначение и область применения

Патч-панель Nikomax NMC-RP24SD2-HU-MT используется для коммутации и распределения сетевых кабелей в структурированных кабельных системах (СКС). Обеспечивает точечное подключение между активным оборудованием (коммутаторами, маршрутизаторами) и рабочими местами через patch-cord’ы. Применяется там, где требуется высокая плотность портов в малом объеме: в дата-центрах, телекоммуникационных шкафах, на производственных линиях, в системах автоматизации.

Технические характеристики

• Категория: Cat.5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Частота: 100 МГц - соответствует требованиям стандарта для передачи данных
• Количество портов: 24 × RJ45/8P8C - все порты доступны спереди для быстрого подключения
• Размер установки: 19 дюймов / 0.5 U - занимает минимальную высоту в стойке
• Тип экранирования: FTP (Foil Twisted Pair) - каждый скрученный пар защищен фольгой
• Конструкция: металлический корпус из стали с никелевым покрытием
• Заземление: два винтовых клемма + 9-й контакт для дренажного провода
• Стандарты разводки: T568A и T568B - поддерживают оба варианта цветовой схемы
• Интерфейс задней части: IDC-контакты типа 110/KRONE - для обжима кабелей без пайки
• Цвет: металлик - совместим с большинством промышленных стоек

Совместимость и монтаж

Патч-панель Nikomax NMC-RP24SD2-HU-MT монтируется в 19-дюймовые стойки и шкафы с помощью стандартных креплений. Несмотря на указание “DIN-рейка” в характеристиках, фактически она крепится к боковым направляющим шкафа - типичный способ для 19" патч-панелей. Убедитесь, что глубина шкафа позволяет разместить кабели с запасом для изгиба. Кабели заводятся сзади, обжимаются на IDC-контактах 110/KRONE, затем проходят через встроенный органайзер. Все экраны кабелей подключаются к общей шине заземления через винтовые клеммы - обязательное условие для сохранения экранирующего эффекта.

Безопасность и стандарты

Патч-панель соответствует требованиям ISO/IEC 11801 и TIA/EIA-568-B для категории Cat.5e. Экранированная конструкция снижает влияние внешних электромагнитных помех, что важно в средах с мощными двигателями, частотными преобразователями или радиопередатчиками. Гальванизация никелем предотвращает окисление металла и обеспечивает долговременную электрическую связь с корпусом шкафа. Заземление выполняется согласно нормам безопасности для экранированных систем.

Преимущества

• Высокая плотность: 24 порта на 0.5U позволяют экономить место в шкафу
• Полностью экранированная система: минимизирует наводки и потери сигнала
• Надежное заземление: два основных клеммы + отдельный контакт для дренажа
• Органайзер кабелей: исключает перегибы и пережимы, упрощает обслуживание
• IDC-контакты 110/KRONE: обеспечивают прочное и стабильное соединение без пайки
• Никелевое покрытие: повышает коррозионную стойкость и электропроводность корпуса

Ограничения применения

• Не подходит для установки вне помещений - отсутствует IP-защита
• Требует качественного заземления всей системы; без него экранирование теряет смысл
• Не рекомендовано использовать с кабелями выше категории Cat.5e - не гарантируется соответствие характеристик Cat.6+
• Напряжение питания не предусмотрено - пассивное устройство, работает только с сигналами Ethernet
• Не поддерживает PoE+ или PoE++ напрямую - нагрузка должна обеспечиваться активным оборудованием

Примеры использования

• Центральный коммутационный узел в дата-центре с множеством серверов
• Шкаф управления на производственной линии с датчиками и контроллерами
• Локальная сеть в офисе с ограниченным пространством для оборудования
• Объекты с высоким уровнем электромагнитных помех: сварочные участки, насосные станции

Практические советы

• Перед монтажом проверьте, чтобы длина кабелей позволяла свободно вывести их к задним IDC-контактам - оптимальный запас 1–1.5 метра
• При обжиме используйте специальный инструмент для 110/KRONE - обычный обжимщик не подойдет
• Все экраны кабелей обязательно должны быть подсоединены к заземляющей шине - игнорирование этого правила делает экранирование бесполезным
• Используйте органайзер для фиксации кабелей после обжима - так они не будут болтаться и не будут оказывать давление на контакты
• При замене или модификации сети - всегда соблюдайте одинаковый стандарт разводки (T568A или T568B) на всех участках цепочки
• Проверяйте целостность заземления мультиметром после сборки - сопротивление между корпусом патч-панели и заземляющим контуром должно быть менее 0.1 Ом
