Панель 19, 1U, 24 порта, Кат.5e, RJ45/8P8C, экран., металлик - NMC-RP24SD2-1U-MT NIKOMAX ЭКО14149

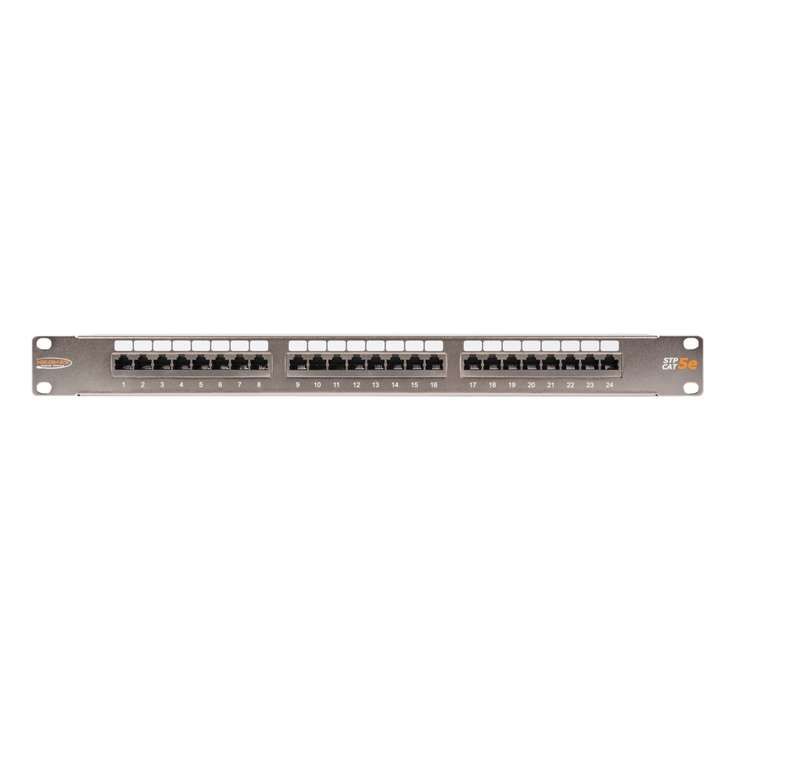

Патч-панель NIKOMAX NMC-RP24SD2-1U-MT - это металлический компактный коммутационный модуль на 24 порта категории 5e, предназначенный для организации и управления сетевыми соединениями в 19-дюймовых стойках. Экранированная конструкция обеспечивает устойчивую передачу данных в условиях электромагнитных помех, а встроенный органайзер упрощает прокладку и фиксацию кабелей.

Назначение и область применения

Патч-панель NIKOMAX NMC-RP24SD2-1U-MT используется для централизованного подключения и переключения сетевых кабелей в структурированных кабельных системах (СКС). Подходит для установки в серверных помещениях, телекоммуникационных шкафах, офисных и промышленных сетях. Применяется там, где требуется надёжное и организованное распределение Ethernet-соединений между оборудованием - коммутаторами, маршрутизаторами, IP-камерами, телефонами VoIP и другими устройствами.

Технические характеристики

• Категория: Cat.5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Частота: 100 МГц - соответствует требованиям стандарта для базовой передачи данных
• Количество портов: 24 × RJ45 8P8C - каждый порт имеет отдельный контактный элемент
• Экранирование: FTP (Foil Twisted Pair) - общий фольгированный экран вокруг всех пар
• Тип контактов: 110/KRONE - универсальные IDC-клеммы для обжима кабелей без пайки
• Разводка: T568A / T568B - совместима с обоими стандартами оконечивания
• Конструкция жил: многопроволочная - оптимальна для гибких кабелей, часто используемых в patch cord
• Корпус: стальной, гальванизированный никелем - повышает долговечность и электрическую связь с шасси
• Установка: 19 дюймов, 1U - стандартный форм-фактор для стоек
• Заземление: два винтовых клемма + 9-й IDC-контакт для дренажного провода - обеспечивают эффективное экранирование
• Цвет: металлик - визуально сочетается с большинством промышленных шкафов

Совместимость и монтаж

Патч-панель NIKOMAX NMC-RP24SD2-1U-MT монтируется в 19-дюймовые стойки с помощью боковых кронштейнов. Несмотря на указание “DIN-рейка” в характеристиках, реальный способ крепления - классический болтовой крепёж к профилю стойки; DIN-рейка здесь не применяется - вероятно, ошибка в данных. Кабели заходят сзади, обжимаются на IDC-контактах, затем выводятся через встроенный органайзер спереди. Обязательно соблюдайте цветовую схему T568A или T568B при обжиме - не смешивайте стандарты внутри одной системы. Для подключения кабелей с однопроволочной жилой рекомендуется использовать специальные обжимники с регулировкой усилия - многопроволочные жилы требуют более точного давления.

Безопасность и стандарты

Патч-панель соответствует требованиям ANSI/TIA-568-C.2 и IEC 60603-7 для категории 5e. Экранированная конструкция снижает риск влияния внешних ЭМИ, что важно в средах с мощным электрооборудованием. Все заземляющие пути проверены на низкое переходное сопротивление. Корпус выполнен из стали, не выделяет токсичных веществ при нагреве - безопасен для помещений с постоянным пребыванием персонала.

Преимущества

• Полнота экранирования: фольга + заземление на двух точках минимизирует наводки
• Интегрированный органайзер: предотвращает перегибы и запутывание кабелей, ускоряет обслуживание
• Стальной корпус: прочнее пластиковых аналогов, лучше рассеивает тепло, устойчив к механическому воздействию
• Никелевое покрытие: увеличивает срок службы, улучшает контакт с металлическими направляющими шкафа
• Поддержка T568A/B: позволяет легко заменить или дополнять существующую инфраструктуру

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и пыли (не IP-класс)
• Не работает с кабелями выше категории 5e (Cat.6, Cat.6a) - не гарантирует заявленную производительность
• Обжим на IDC-контактах требует профессионального инструмента - нельзя просто вставить кабель руками
• Форм-фактор 1U ограничен по количеству кабелей - при плотном заполнении возможна перегрузка органайзера
• Не подходит для PoE+ или PoE++ сверхвысоких нагрузок - не тестировалась термостойкость при длительной работе >25W на порт

Примеры использования

• Центральная патч-панель в серверной комнате - соединяет 24 порта коммутатора с рабочими местами
• Промышленный контроллерный щит - подключение PLC, HMI и датчиков через Ethernet
• Офисная сеть с IP-телефонией - организация голосовых и данных каналов в одном кабеле
• Видеонаблюдение - сбор сигналов от 24 камер в один шкаф с последующей передачей на NVR

Практические советы

• Перед монтажом проверьте длину кабелей - они должны доходить до задней части панели без натяжения
• Используйте метки на каждом кабеле - особенно при использовании T568A и T568B одновременно
• Не перегружайте органайзер: максимальная плотность - 1 кабель на 1 порт, иначе возникнут напряжения на контактах
• Проверяйте заземление после установки: измерьте сопротивление между корпусом панели и заземляющим контуром шкафа - должно быть менее 0,1 Ом
• При замене старой панели сохраните схему подключения - NIKOMAX NMC-RP24SD2-1U-MT совместима с любыми панелями Cat.5e с 110-контактами
