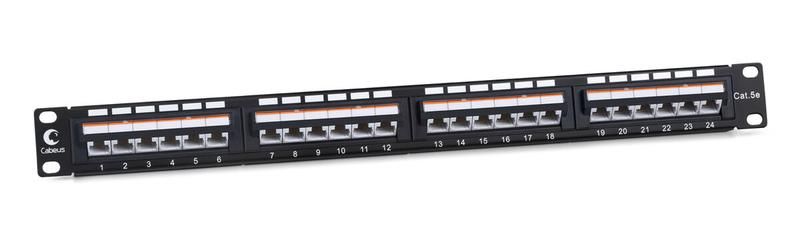

Патч-панель PLAN-24-Cat.5e-Dual IDC 19 (1U), 24 порта RJ-45, категория 5e, Dual IDC, угол портов 45 градусов - 10190c Cabeus

Патч-панель Cabeus 10190c — это компактный коммутационный модуль на 1U, оснащённый 24 портами RJ-45 категории 5e, предназначенным для организации сетевой инфраструктуры в телекоммуникационных стойках. Угол выхода портов 45° и технология Dual IDC обеспечивают удобную маршрутизацию кабелей и надёжное соединение.

Назначение и область применения

Патч-панель Cabeus 10190c используется для терминализации горизонтальных кабелей в системах структурированной кабельной системы (СКС). Она позволяет организовать централизованное подключение устройств — компьютеров, телефонов, камер, точек доступа Wi-Fi — через коммутационные шнуры. Подходит для установки в серверные комнаты, распределительные щиты, офисные и промышленные телекоммуникационные стойки.

Технические характеристики

• Формат: 19 дюймов, высота 1U
• Количество портов: 24 × RJ-45
• Категория: Cat 5e — поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Способ присоединения: 110-style IDC (два стандарта: T568A и T568B)
• Угол выхода портов: 45° — снижает изгиб кабеля и улучшает управление трассами
• Тип контактов: Dual IDC — два набора контактных ножей для одновременной фиксации двух кабелей
• Материал корпуса: пластик, устойчивый к механическим нагрузкам
• Цветовая маркировка: на тыльной стороне — цветовые зоны для T568A/B

Совместимость и монтаж

Патч-панель Cabeus 10190c монтируется в любую стандартную 19-дюймовую стойку с помощью боковых креплений. Кабели заходят сзади, где расположены контакты Dual IDC. Для обжима используются инструменты типа 110 или Krone — они совместимы с углом ножей 45°. На передней панели каждый порт имеет номер и поле для этикетки — это упрощает поиск и обслуживание.

Особенности конструкции

Конструкция патч-панели Cabeus 10190c предусматривает две параллельные дорожки контактов — каждая соответствует своему стандарту (T568A или T568B). Это даёт возможность использовать один и тот же модуль для разных сегментов сети без перепрозвона. Угол 45° на портах предотвращает чрезмерный изгиб кабеля при подключении шнуров, что продлевает срок службы медного кабеля. Маркировка на тыльной стороне исключает ошибки при обжиме.

Преимущества

• Экономия места: 24 порта в одном слоте 1U
• Удобство обслуживания: нумерация и поля для маркировки
• Гибкость: поддержка обоих стандартов T568A/B на одной плате
• Надёжность: прочные контакты Dual IDC с гарантией долговечности соединения
• Совместимость: работает с любыми кабелями Cat 5e и ниже

Ограничения применения

• Не подходит для экранированных кабелей (STP/FTP) — патч-панель неэкранированная
• Не рассчитана на работу выше температур +50°C — не используйте в жарких помещениях без вентиляции
• Не рекомендуется применять в условиях повышенной влажности или открытых площадках — отсутствует защита IP
• Подходит только для медных кабелей — не работает с оптоволокном

Примеры использования

• Центральный коммутационный узел в офисе — подключение рабочих мест к маршрутизатору
• Распределительный шкаф на этаже — сбор всех кабелей от помещений
• Производственные линии — связь между контроллерами, датчиками и HMI-терминалами
• Объекты с малым бюджетом — экономичная замена более дорогим Cat 6 решениям

Практические советы

• Перед монтажом проверьте соответствие кабеля категории 5e — использование Cat 6 не повысит качество связи, так как патч-панель Cabeus 10190c ограничена её возможностями
• Используйте инструмент 110 с регулируемым усилием — слишком сильный удар повредит контакты
• Заполните все поля маркировки сразу после монтажа — это сэкономит время при диагностике
• Не перегружайте стойку: патч-панель Cabeus 10190c занимает всего 1U, но требует свободного пространства вокруг для вентиляции и доступа
• При использовании Dual IDC соблюдайте последовательность цветов — смешивание T568A и T568B внутри одного кабеля вызывает потери сигнала
